Артикул: MBD-X14SBH

Наличие уточняйте

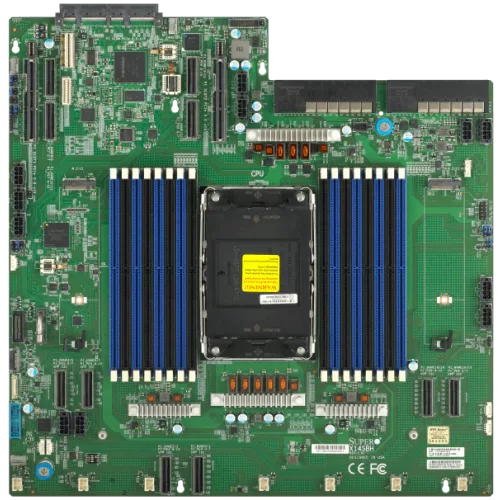

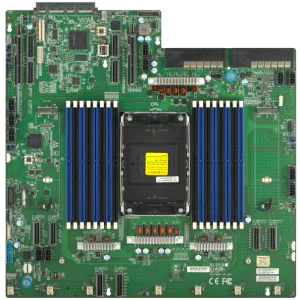

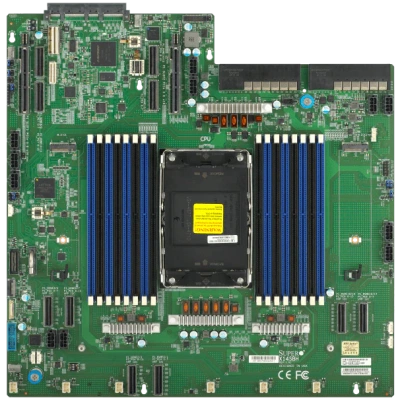

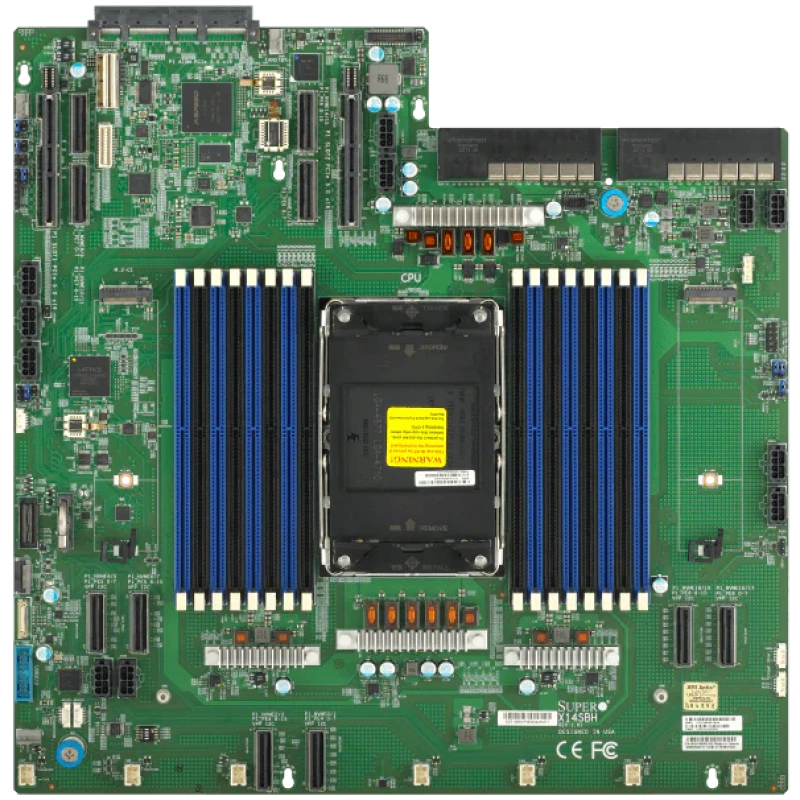

Материнская плата Supermicro X14SBH MBD-⁠X14SBH

Цена последней отгрузки со склада:

89 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SBH предназначена для использования в составе серверов SuperServer Only и относится к линейке X14 UP Hyper Server Board. Модель построена в форм-факторе Proprietary и имеет размеры 13" x 12.89" (33.02 cm x 32.74 cm). Это серверная платформа с однопроцессорной компоновкой, ориентированная на установку в совместимые серверные системы Supermicro.

Плата оснащена поддержкой процессоров Intel Xeon 6700/6500 series с P-cores или 6700 series с E-cores, использует сокет Single Socket E2 (LGA-4710) и рассчитана на CPU с TDP до 350 W. Память реализована через 16 DIMM slots с поддержкой ECC DDR5 MRDIMM, RDIMM и 3DS RDIMM. Для платформы заявлены режимы памяти до 8000 MT/s для MRDIMM и до 6400 MT/s для RDIMM/3DS RDIMM, а объем зависит от конфигурации и типа модулей.

Функциональные возможности

Функциональность X14SBH проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: Проприетарный; 13" x 12.89" (33.02cm x 32.74cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM.
  • Сеть: 1 RJ45 LAN порт(ы).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110/25110).
  • USB: 3 USB 3.2 Gen1 порт(ы) (колодка).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: Регулировка оборотов вентиляторов.
  • Системная логика: Система на кристалле SoC.
  • Безопасность: 1 TPM колодка; 1 TPM 2.0 Встроенный; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SBH подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SBH1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM; 1 RJ45 LAN порт(ы)
X14SBHM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X14SBH-AP1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессорыКоличество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только); До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X14SBSC1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SBH. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SBH

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC
Ёмкость и слоты памяти
До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Порты USB
3 USB 3.2 Gen1 порт(ы) (колодка)
Сетевые порты
1 RJ45 LAN порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
13" x 12.89" (33.02cm x 32.74cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110/25110)

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; UEFI 2.9; SMBIOS 3.7.0 или новее

Отзывы о товаре

Vladimir21.08.2025

4/5

Плата нужна была для новой серверной системы на LGA4710, собирали ее в совместимом шасси Supermicro. После установки и первого запуска сервер поднялся, а 16 слотов под DDR5 пригодились для дальнейшего расширения. Биос пришлось обновить заранее, зато дальше все пошло спокойно.

Плюсы товара

Сервер поднялся после сборки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

На что обратить внимание при выборе серверного шасси: плата совместима только с конкретными Supermicro платформами SuperServer Only?

В карточке указано, что плата предназначена для SuperServer Only. Также приведены совместимые серверные платформы (например, SYS-112H-TN и SYS-212H-TN), поэтому при монтаже важно подбирать именно совместимую платформу Supermicro.

Как риск некорректной поддержки CPU уменьшается проверкой BIOS перед установкой Xeon 6700/6500 с P-cores?

Для P-core конфигураций в карточке указано требование BIOS 1.2 или выше. Перед вводом в эксплуатацию проверьте, что в целевом сервере установлена нужная версия BIOS.

Сколько и какие M.2 накопители реально можно подключить, и что важно учесть по форм-факторам и ключу?

У платы 2 слота M.2 PCIe 5.0 x2 с M-key, поддерживаются форм-факторы 2280, 22110 и 25110. При планировании хранения важно подобрать NVMe под эти форматы и учесть, что разъемов всего два.

Как выбор типов памяти (MRDIMM/RDIMM/3DS RDIMM) и режимов 1DPC/2DPC отражается на достижимом объеме?

Максимальный объем зависит от типа модулей и режима: для MRDIMM указано до 8000 MT/s и верхний предел по объему (например, до 512 ГБ), для RDIMM/3DS RDIMM — до 6400 MT/s. В описании отдельно отмечены ограничения по режимам 1DPC/2DPC для достижения больших объемов.

Какие элементы удаленного управления и безопасности доступны на плате для удаленной эксплуатации в дата-центре?

На плате есть BMC ASPEED AST2600 (IPMI), указан 1 RJ-45 LAN порт, а также TPM 2.0: есть TPM header и onboard TPM 2.0. Это позволяет строить удаленное администрирование и использовать аппаратную основу для защищенных сценариев.
