Артикул: MBD-X14SBHM

Наличие уточняйте

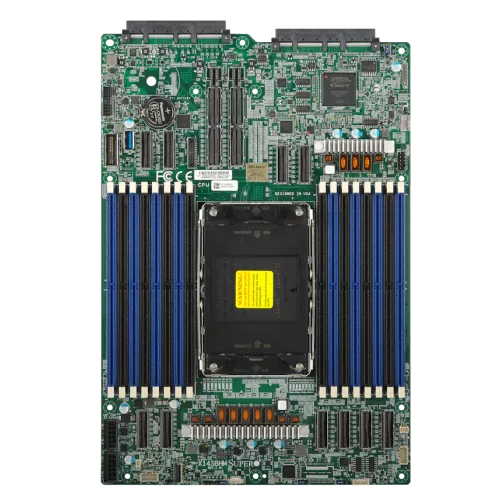

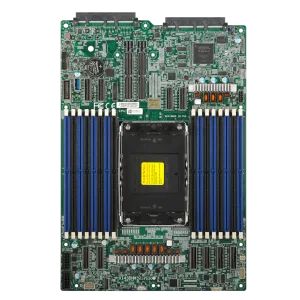

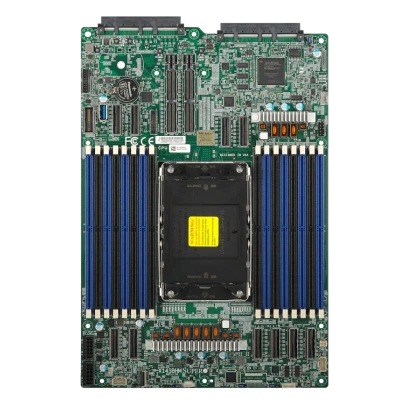

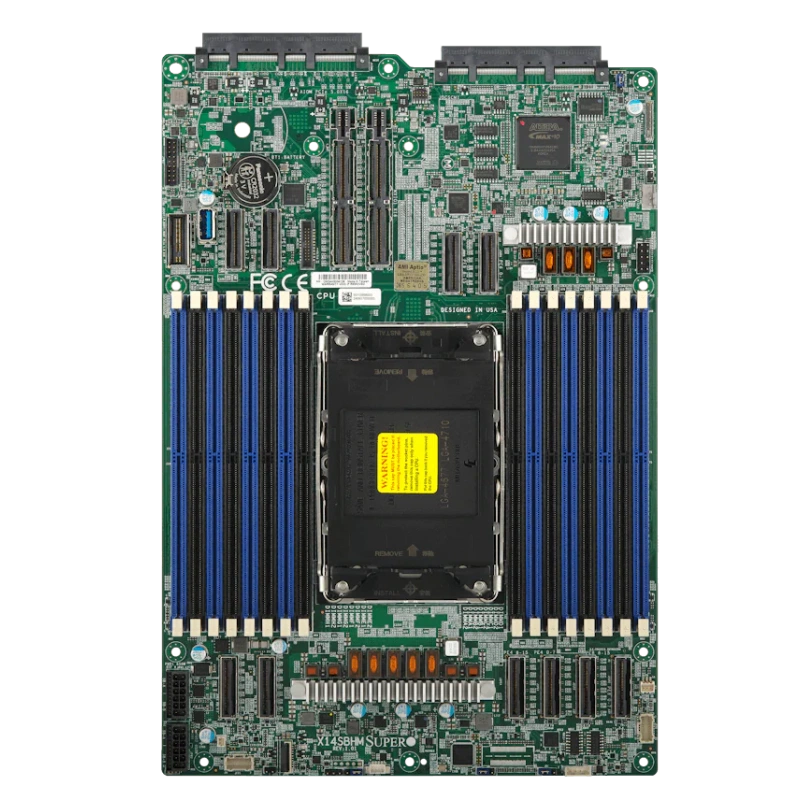

Материнская плата Supermicro X14SBHM MBD-⁠X14SBHM

Цена последней отгрузки со склада:

89 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SBHM представляет собой серверную платформу формата OCP M-SDNO, предназначенную для построения систем на базе процессоров Intel Xeon 6700/6500 с P-cores или Intel Xeon 6700-series с E-cores. Плата рассчитана на установку одного процессора в сокет LGA-4710 (Socket E2) и поддерживает TDP до 350 Вт. Это решение относится к линейке X14 UP CloudDC Server Board и ориентировано на применение в серверных конфигурациях SuperServer.

Функциональные возможности

При проектировании сервера на X14SBHM сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: OCP M-SDNO; 8.27" x 12.03" (21cm x 30.559cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM.
  • Сеть: AIOM для LAN; 1 RJ45 LAN порт(ы).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110; M.2 Поддержка требует an опционально M.2 adapter card).
  • PCIe: 1 PCIe 5.0 x16 AIOM слот; 10 PCIe 5.0 x8 через MCIO разъём слоты; 2 PCIe 5.0 x16 M-XIO слоты.
  • USB: 1 USB 3.2 Gen1 Type-A порт(ы).
  • Охлаждение: Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Безопасность: 1 TPM колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14SBHM подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X14SBHM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X14SBH1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM; 1 RJ45 LAN порт(ы)
X14SBPM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.0 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM; 1 RJ45 1 GbE Dedicated BMC LAN порт(ы); 1 RJ45 10GbE с Intel E610
X14SBGM1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700 серии с P-coresКоличество разъёмов: 16 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (2DPC): До 2TB 5200MT/s ECC DDR5 RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 16 разъёмов DIMM

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SBHM. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SBHM

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только)
Ёмкость и слоты памяти
До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 5200 MT/s (2DPC) в 16 разъёмов DIMM
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Количество процессорных разъёмов
1

Интерфейсы и расширение

Дополнительные разъёмы ввода-вывода
I/O: 1 DC-SCM
Конфигурация PCIe
1 PCIe 5.0 x16 AIOM слот; 10 PCIe 5.0 x8 через MCIO разъём слоты; 2 PCIe 5.0 x16 M-XIO слоты
Порты USB
1 USB 3.2 Gen1 Type-A порт(ы)
Сетевой контроллер
AIOM для LAN
Сетевые порты
1 RJ45 LAN порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
8.27" x 12.03" (21cm x 30.559cm)
Форм-фактор
OCP M-SDNO

Накопители

Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110; M.2 Поддержка требует an опционально M.2 adapter card)

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
1 DC-SCM порт(ы); Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,8 -fan состояние,Разъём датчика вскрытия корпуса,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
Supermicro Server Manager (SSM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA)
Тип BIOS
AMI 64MB UEFI
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Платон Ржевский17.08.2025

5/5

Собирали новый серверный узел на X14SBHM с Xeon под тяжелые задачи. Ограничение по 350 Вт заранее учли, поэтому с запуском и настройкой дальше не тянули. После старта система увидела процессор и DDR5 память, а M.2 поставили уже в следующем шаге.

Плюсы товара

поддержка DDR5 и PCIe 5.0

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что проверить перед установкой: эта плата требует опциональную карту для использования M.2 разъемов?

Для M.2 на плате указано, что требуется опциональная M.2 adapter card. Поэтому при планировании конфигурации накопителей важно заранее учесть наличие нужного адаптера.

Какие факторы влияют на то, сколько PCIe/линий расширения вы сможете реально использовать в одной сборке?

На плате заявлены разные типы слотов PCIe 5.0: 1 x16 AIOM, 10 x8 через MCIO и 2 x16 M-XIO. При выборе плат расширения учитывайте, что распределение/активность линий зависит от конфигурации (в описании отмечено, что часть линий активируется при установке определенных CPU).

Насколько критична версия BIOS при работе с Xeon 6700/6500 с P-cores?

В карточке указано, что для поддержки Intel Xeon 6700/6500-series processors with P-cores требуется BIOS 1.2 или выше. Для стабильной работы и корректной поддержки выбранных CPU проверьте версию BIOS в целевой системе.

Как выбрать память под задачу, чтобы получить нужный объем: MRDIMM и RDIMM имеют разные ограничения по режимам и частоте?

Плата поддерживает ECC DDR5 MRDIMM и RDIMM/3DS RDIMM, при этом заявлены разные верхние пределы по объему и скорости: для MRDIMM указан режим с высокой пропускной способностью (до 8000 MT/s в 1DPC для P-core), а для RDIMM — другие ограничения (до 6400 MT/s и меньшие максимальные объемы). Поэтому перед покупкой сопоставьте требуемый объем/скорость с типом модулей и режимом установки.

Какие возможности управления и мониторинга есть на плате, если нужна удаленная эксплуатация и контроль состояния платформы?

У платы предусмотрены BMC/управление через DC-SCM порт, а также мониторинг через ASPEED AST2600 BMC. Кроме того, на плате реализованы функции защиты/обнаружения и управление питанием на уровне шасси (указаны ACPI power management и chassis intrusion detection), что важно для эксплуатации в дата-центре.
