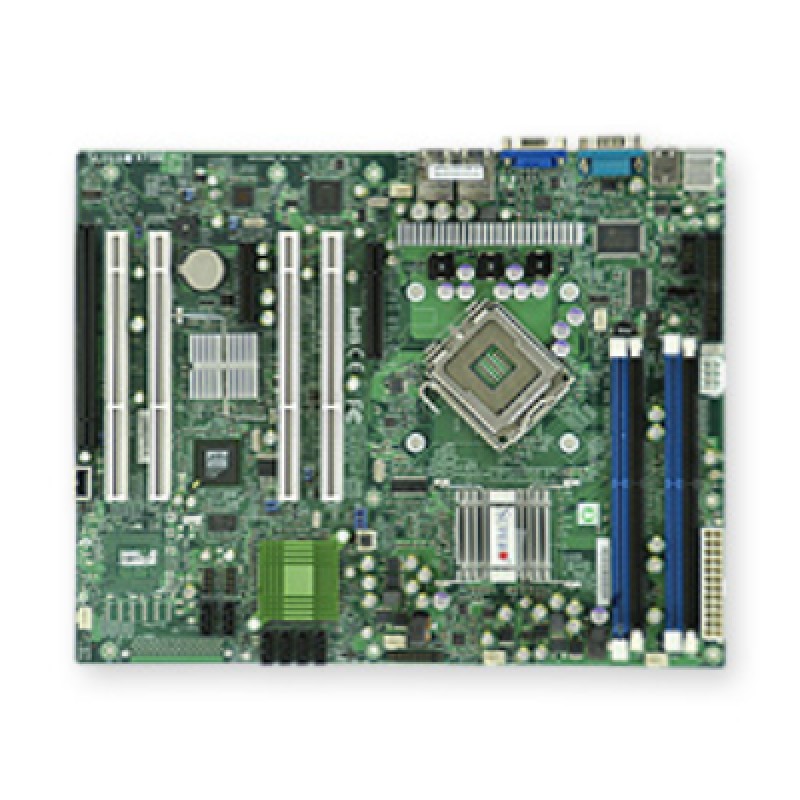

Supermicro MBD-X7SBE-O - серверная материнская плата
Цена последней отгрузки со склада:
39 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X7SBE-O
Supermicro MBD-X7SBE-O - серверная материнская плата для процессоров Xeon с сокетом LGA775 и чипсетом Intel 3210. Модель рассчитана на построение серверных систем начального и среднего уровня, где нужны поддержка памяти DDR2, несколько SATA-портов, сетевые интерфейсы и слот расширения PCI Express. Обозначение MBD-X7SBE-O относится к конкретной серверной плате Supermicro, предназначенной для платформ, которым требуется сочетание серверной совместимости и базового набора интерфейсов для накопителей, сети и подключения периферии.
Плата поддерживает FSB 1333, четыре модуля DDR2-800 и шесть SATA-накопителей, что делает её подходящей основой для серверов хранения, файловых систем и других конфигураций, в которых важен набор встроенных интерфейсов. Наличие двух гигабитных сетевых портов помогает организовать сетевое подключение в серверной среде, а слот PCI-E 8x позволяет расширять возможности системы дополнительными контроллерами или адаптерами. Форм-фактор ATX упрощает использование платы в совместимых корпусах и серверных шасси.
Эта модель представляет собой именно серверную материнскую плату Supermicro, а не универсальную настольную плату, поэтому её выбирают для конфигураций, где важны совместимость с серверными компонентами, наличие встроенной графики VGA для обслуживания, а также возможность собрать систему с предсказуемыми параметрами подключения и хранения данных. MBD-X7SBE-O удобно использовать как основу для серверов общего назначения, рабочих узлов и компактных серверных платформ.
Функциональные возможности
Функциональность X7SBE проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN & опционально KVM-over-LAN Поддержка; 200-pin IPMI слот; ( опционально: AOC-SIMLC-HTC); ( опционально: AOC-SIM1U+)-KVM-over-LAN Поддержка; Условие: Must use Выделенная LAN для KVM-over-LAN function. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается..
- Форм-фактор и габариты: ATX; 12" x 9.6 ", (30.48cm x 24.38 cm).
- Оперативная память: Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал).
- Тип и режимы памяти: DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами.
- Сеть: 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
- SATA: Intel ICH9R SATA2 (3 Gbps) контроллер Встроенный; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов (3 Gbps performance); Шесть SATA hard drives поддерживается.
- PCIe: 1 (x8) PCI-e слот; 1 (x4) PCI-e слот.
- USB: До 7x USB 2.0 / 1.1 compliant портов; 2 сзади портов; 2 Внутренний heades для 4 USB 2.0/1.1 портов + 1 Встроенный.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN & опционально KVM-over-LAN Поддержка; 200-pin IPMI слот; ( опционально: AOC-SIMLC-HTC); ( опционально: AOC-SIM1U+)-KVM-over-LAN Поддержка; Условие: Must use Выделенная LAN для KVM-over-LAN function.
- Охлаждение: Всего of Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; состояние monitor с firmware / software скорость управление; Мониторинг состояния для включения и выключения; Поддержка 3-pin и 4-pin Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор разъём.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X7SBE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-825MTQ-R700LPB, CSE-733TQ-465B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X7SBE | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов |
| X7SBI | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin слота DIMM; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов |
| X7SBA | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная ECC / non-ECC DDR2 667/800MHz память (Два канал); 1x Intel 82573V Gigabit PCI-Express Ethernet; 1x Intel 82573L Gigabit PCI-Express Ethernet; поддержка 10Base-T, 100Base-TX, 1000BASE-TX, выход RJ45; 2 x RJ45 LAN порт |
| X7SB4 | Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается. | Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал); 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45; 2x RJ45 LAN портов |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X7SBE. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Manual(s) MNL-0970 — 1 шт., Кабели интерфейсов CBL-0044L — 6 шт., Заглушка I/O CSE-PT07L — 1 шт., Краткое руководство MNL-0970-QRG — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X7SBE-O
Оперативная память
- Напряжение памяти
- 1.8V только
- Ёмкость и слоты памяти
- Четыре 240-pin DIMM разъёма; поддержка До 8 GB памяти (Два канал)
- Ёмкость модулей DIMM
- 256 MB, 512 MB, 1 GB, 2GB
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- DDR2 800/667MHz небуферизованная ECC / non-ECC SDRAM, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Один LGA775 ZIF разъём; поддержка 4-ядерные Intel Xeon X3300/X3200 серии; поддержка 2-ядерные Intel Xeon E3100/3000 серии; поддержка Intel Xeon процессор L3360 и L3110 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии; Условие: Intel Xeon процессор L3014 требует an LGA771 разъём и is not поддерживается.
- Сокет процессора
- LGA775; LGA771
- Чипсет
- Intel 3210 чипсет; ICH9R + PXH + Intel 82573V + Intel 82573L
- Количество процессорных разъёмов
- 1
- Системная шина
- 1333 / 1066 / 800 MHz system bus
- Тактовый генератор
- CK505
Интерфейсы и расширение
- Super I/O
- Winbond W83627HG-AW chip
- Видеовыход VGA
- Встроенный ATI ES1000 (32MB) graphics; 1x VGA порт
- Клавиатура и мышь
- Порты PS/2 клавиатуры и мыши
- Порты USB
- До 7x USB 2.0 / 1.1 compliant портов; 2 сзади портов; 2 Внутренний heades для 4 USB 2.0/1.1 портов + 1 Встроенный
- Последовательные порты
- 1x Fast UART 16550 serial порт; 1x Внутренний колодка
- Сетевые контроллеры
- 2x Single-port Gigabit PCI-Express Ethernet Controllers; Intel 82573V + Intel 82573L; поддержка 10BASE-T, 100BASE-T, 1000BASE-T, выход RJ45
- Сетевые порты
- 2x RJ45 LAN портов
- Слоты PCI-X
- 2 64 bit PCI-X 133 Mhz слот; 2 64 bit PCI-X 100 Mhz слот
- Слоты PCIe
- 1 (x8) PCI-e слот; 1 (x4) PCI-e слот
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: Manual(s) MNL-0970
- 1 шт.; Материнская плата Manual для X7SBE
- Комплект: Заглушка I/O CSE-PT07L
- 1 шт.; Заглушка I/O для X7SBE
- Комплект: Кабели интерфейсов CBL-0044L
- 6 шт.; Кабель SATA (2Ft.)
- Комплект: Краткое руководство MNL-0970-QRG
- 1 шт.; Краткое руководство
- Условия совместимости
- для a general system, a 420W (minimum) ATX12V power supply [8-pin +12V и 24-pin is recommended до assure system stability].
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6 ", (30.48cm x 24.38 cm)
- Условия эксплуатации
- Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- ATX
Накопители
- Порты Serial ATA
- Intel ICH9R SATA2 (3 Gbps) контроллер Встроенный; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов (3 Gbps performance); Шесть SATA hard drives поддерживается
- Разъём дисковода
- 1 Floppy контроллер; 1.44 MB
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; состояние monitor с firmware / software скорость управление; Мониторинг состояния для включения и выключения; Поддержка 3-pin и 4-pin Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор разъём
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер ( +1.8V, +3.3V, +5, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, чипсет); CPU Core 4-фазный регулятор напряжения с автоматическим определением от 0.3750V-1.6000V; Настройка множителя CPU при поддержке процессором
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Thermal Monitor (TM2) Поддержка; PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; Suspend-state indicator LED; +5 Индикатор дежурного питания
- Управление питанием
- Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания; Внутренний/External modem remote ring-on
Управление и безопасность
- Программное обеспечение управления
- SuperDoctor III; Watch Dog; NMI; H/W Monitor в W83627DHF(PECI Поддержка)
- Тип BIOS
- 16Mb Flash EEPROM с Phoenix BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN & опционально KVM-over-LAN Поддержка; 200-pin IPMI слот; ( опционально: AOC-SIMLC-HTC); ( опционально: AOC-SIM1U+)-KVM-over-LAN Поддержка; Условие: Must use Выделенная LAN для KVM-over-LAN function
- Функции BIOS
- Plug and Play (PnP); DMI 2.3 Поддержка; PCI 2.2; ACPI 1.0/2.0; SMBIOS 2.3; Поддержка USB-клавиатуры
