Артикул: MBD-X8DTE-F-O
Наличие уточняйте

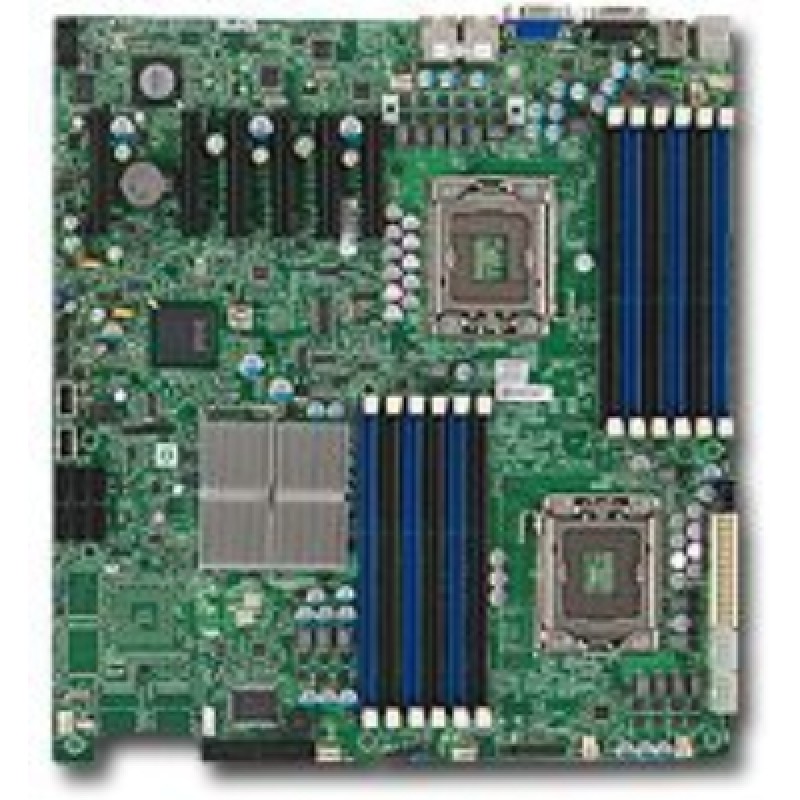

Материнская плата Supermicro MBD-X8DTE-F-O
Цена последней отгрузки со склада:
29 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X8DTE-F-O
Материнская плата Supermicro MBD-X8DTE-F-O предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X8DTE-F. Поддерживаемая процессорная конфигурация: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
Формат платы — Extended ATX. Её габариты составляют 12" x 13" (30.5cm x 33cm). Системная логика: Intel 5520 (Tylersburg) чипсет; ICH10R + IOH-36D. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается. Поддерживаемый тип и режимы RAM: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.
Функциональные возможности
При проектировании сервера на X8DTE-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
- Форм-фактор и габариты: Extended ATX; 12" x 13" (30.5cm x 33cm).
- Оперативная память: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
- Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
- SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
- PCIe: 4 (x8) PCI-E 2.0 слоты; 1 (x4) PCI-E 2.0 слот; 1 (x4) PCI-E слот.
- USB: 4x USB сзади портов; 2x USB Встроенный (TypeA); 4x USB Внутренний колодки; Всего 8 USB 2.0 Compliant.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC.
- Охлаждение: Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X8DTE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-213LTQ-R720LPB, CSE-826A-R1200LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X8DTE-F | Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8DTU-F | Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8DTI-F | Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8DT6-F | Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below: | 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X8DTE-F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X8DTE-F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
- Напряжение памяти
- 1.5 V / 1.35V
- Ёмкость и слоты памяти
- 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB, 16GB
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
- Чипсет
- Intel 5520 (Tylersburg) чипсет; ICH10R + IOH-36D
- QPI
- До 6.4 GT/s
- Количество процессорных разъёмов
- 2
Интерфейсы и расширение
- COM-порты и колодки
- 1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка (Option)
- Super I/O
- Winbond 83827HF chip
- Видеовыход VGA
- 1x VGA порт
- Графический контроллер
- Matrox G200eW 16 MB DDR2
- Клавиатура и мышь
- Порты PS/2 клавиатуры и мыши
- Порты USB
- 4x USB сзади портов; 2x USB Встроенный (TypeA); 4x USB Внутренний колодки; Всего 8 USB 2.0 Compliant
- Сетевые контроллеры
- 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 4 (x8) PCI-E 2.0 слоты; 1 (x4) PCI-E 2.0 слот; 1 (x4) PCI-E слот
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия совместимости шасси
- Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.5cm x 33cm)
- Условия эксплуатации
- Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- Extended ATX
Накопители
- Контроллер и порты SATA
- Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
- Порты Serial ATA
- Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
- Разъём дисковода
- 1 Floppy контроллер; 1.44 MB
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 6-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
- Управление питанием
- ACPI / ACPM Управление питанием
Управление и безопасность
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III
- Тип BIOS
- 32Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры
