Артикул: MBD-X8DTH-6F-O

Наличие уточняйте

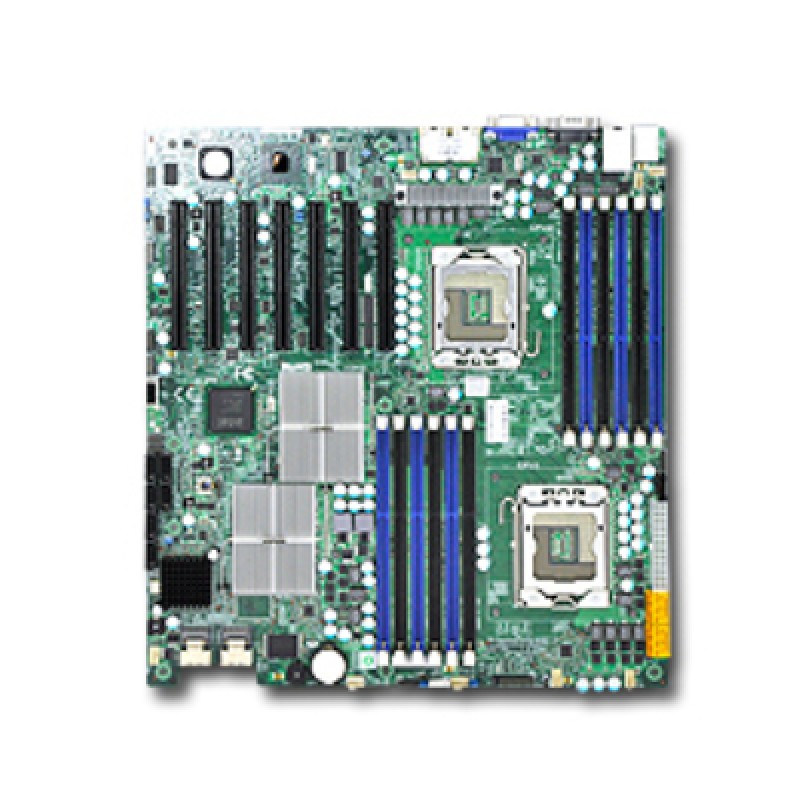

Материнская плата Supermicro MBD-⁠X8DTH-⁠6F-⁠O

Цена последней отгрузки со склада:

33 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DTH-6F-O

Материнская плата Supermicro MBD-X8DTH-6F-O выполнена на чипсете MB 5520 и рассчитана на процессорный разъем S1366. Формат EATX указывает на полноразмерное серверное исполнение, которое подходит для систем с увеличенным внутренним пространством корпуса и требованиями к размещению серверных компонентов. Модель относится к серверной линейке Supermicro и может использоваться в платформах соответствующего поколения.

Плата ориентирована на сборку серверных и рабочих конфигураций, где важны совместимость с платформой S1366, поддержка полноразмерного корпуса и возможность построения системы на базе серверной архитектуры Supermicro. Форм-фактор EATX обеспечивает удобство размещения компонентов в совместимом корпусе и позволяет использовать плату в системах с расширенными требованиями к компоновке.

Supermicro MBD-X8DTH-6F-O подходит для серверных проектов, в которых требуется материнская плата этого поколения с чипсетом MB 5520 и форматом EATX. Модель может применяться как основа для рабочих серверов, систем хранения и специализированных платформ, если их комплектующие соответствуют разъему S1366 и требованиям к полноразмерной плате.

Функциональные возможности

Плата X8DTH-6F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Extended ATX; 12" x 13" (30.5cm x 33cm).
  • Оперативная память: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • SAS: Broadcom 6Gb/s SAS 2008 RAID 0, 1, 10 Поддержка (опционально: AOC-SAS2-RAID5-KEY) RAID 5 Поддержка; 8 SASII / SATA портов.
  • PCIe: 7 (x8) PCI-E 2.0 ( в физическом слоте x16).
  • USB: 2x USB сзади портов; 2x USB Встроенный; 4x USB Внутренний колодки; Всего 8 USB 2.0 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X8DTH-6F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113TQ-R650CB, CSE-815TQ-560CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X8DTH-6FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTL-6FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTH-IFДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTU-FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X8DTH-6F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X8DTH-6F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35V
Ёмкость и слоты памяти
12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5520 (Tylersburg) чипсет; ICH10R + 2x IOH-36D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond 83827HF chip
Видеовыход VGA
1x VGA порт
Графический контроллер
Matrox G200eW
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 2x USB Встроенный; 4x USB Внутренний колодки; Всего 8 USB 2.0 Compliant
Последовательные порты
1 Fast UART 16550 serial порт
Сетевые контроллеры
Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
Слоты PCIe
7 (x8) PCI-E 2.0 ( в физическом слоте x16)

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.5cm x 33cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Extended ATX

Накопители

Контроллер и порты SAS
Broadcom 6Gb/s SAS 2008 RAID 0, 1, 10 Поддержка (опционально: AOC-SAS2-RAID5-KEY) RAID 5 Поддержка; 8 SASII / SATA портов
Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только)
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 6-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Диана26.12.2025

4/5

Эту плату брали под старую серверную платформу на S1366. После установки корпус закрылся как надо, а сама плата заняла свое место без сюрпризов. Дальше сервер собрали и оставили в работе.

Плюсы товара

Плата заняла свое место

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Совместима ли плата с текущим сервером, если у него другой процессорный сокет или другой чипсет?

Для этой платы указан сокет S1366 и чипсет MB 5520. При несовпадении сокета или чипсета использовать плату в существующей серверной платформе нельзя без замены совместимых компонентов.

На что обратить внимание при установке, если в корпусе недостаточно места под EATX?

Форм-фактор платы — EATX. Если корпус рассчитан на другой форм-фактор, может не получиться корректная установка и разводка внутренних компонентов.

Могу ли я использовать эту материнскую плату как основу для сервера на базе поколений S1366, если планируется сборка с нуля?

Плата позиционируется как основа для серверных и рабочих конфигураций поколения S1366. Для старта сборки нужно подбирать совместимые с S1366 комплектующие и корпус под EATX.

Какие ограничения по базовой платформе стоит учесть, чтобы не собрать систему с “половинчатой” совместимостью?

Здесь важно согласовать минимум три вещи: сокет S1366, чипсет MB 5520 и форм-фактор EATX. Несовпадение любого из этих пунктов приведет к проблемам при подборе и установке.

Подойдет ли плата для серверных задач, где требуется полноразмерное размещение компонентов?

Форм-фактор EATX рассчитан на полноразмерное серверное исполнение. Если ваша конфигурация предполагает расширенную компоновку серверных компонентов, используйте корпус, поддерживающий EATX.
