Артикул: MBD-X8DTU-O

Наличие уточняйте

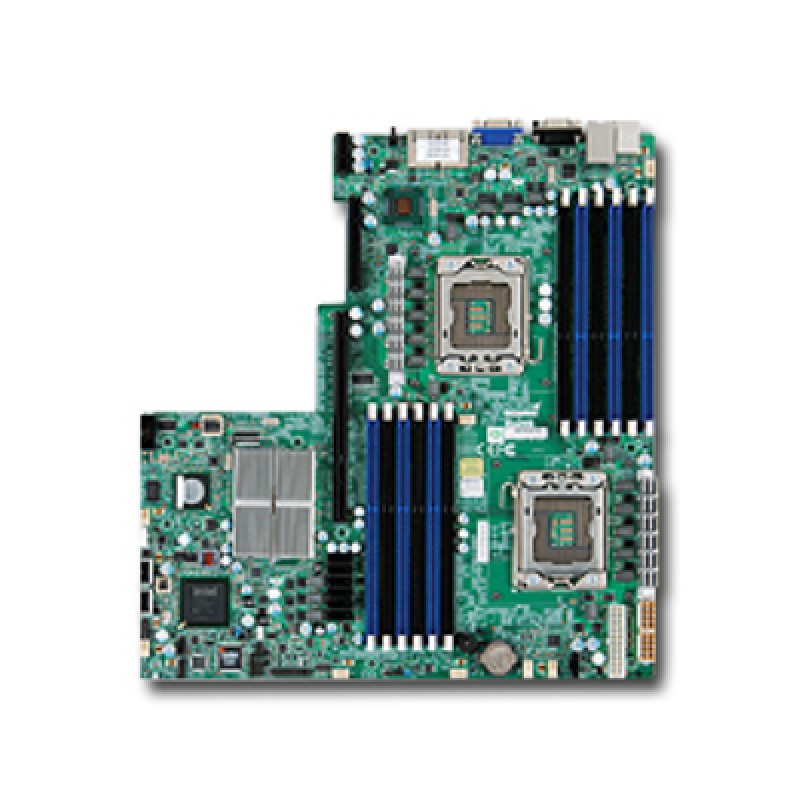

Материнская плата Supermicro MBD-⁠X8DTU-⁠O ATX LGA1366

Цена последней отгрузки со склада:

60 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DTU-O

Supermicro MBD-X8DTU-O используют как основу серверных конфигураций с несколькими процессорными узлами. Модель X8DTU определяет совместимость вычислительной части, памяти и расширения. Процессоры: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.

Формат платы — Проприетарный. Её габариты составляют 12.075" x 13.05" (30.67cm x 33.15cm). Системная логика: Intel 5520 (Tylersburg) чипсет; ICH10R + IOH-36D. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается. Поддерживаемый тип и режимы RAM: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 2x RJ45 LAN портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача X8DTU — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Проприетарный; 12.075" x 13.05" (30.67cm x 33.15cm).
  • Оперативная память: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 2x RJ45 LAN портов.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 1 (x16) PCI-E 2.0 + 1 UIO слоты или; 1 (x16) PCI-E 2.0; 2 LAN опционально; для 2U configuration, Please go до UIO Райзер Cards page.
  • USB: 2x USB сзади портов; 2x USB Встроенный; 4x USB Внутренний колодки; Всего 8 USB 2.0 Compliant.
  • Охлаждение: Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только).
  • Системная логика: Intel 5520 (Tylersburg) чипсет; ICH10R + IOH-36D.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X8DTU подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X8DTUДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 2x RJ45 LAN портов
X8DTU-FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTIДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 2x RJ45 LAN портов
X8DT6Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X8DTU. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят I/O Cable 1 CBL-0044L — 6 шт., Заглушка I/O CSE-PT7L — 1 шт., Quick Reference MNL-1081-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, CSE-PT7L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X8DTU-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35V
Ёмкость и слоты памяти
12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5520 (Tylersburg) чипсет; ICH10R + IOH-36D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка (Option)
Super I/O
Winbond 83827HF chip
Видеовыход VGA
1x VGA порт
Графический контроллер
Matrox G200eW
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 2x USB Встроенный; 4x USB Внутренний колодки; Всего 8 USB 2.0 Compliant
Сетевые контроллеры
Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization
Сетевые порты
2x RJ45 LAN портов
Слоты PCIe, PCI-X и UIO
1 (x16) PCI-E 2.0 + 1 UIO слоты или; 1 (x16) PCI-E 2.0; 2 LAN опционально; для 2U configuration, Please go до UIO Райзер Cards page

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Quick Reference MNL-1081-QRG
1 шт.; X8DTU/X8DTU-F Краткое руководство
Комплект: Заглушка I/O CSE-PT7L
1 шт.; Заглушка I/O для Два LAN Материнская плата, PB FREE
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12.075" x 13.05" (30.67cm x 33.15cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только)
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 6-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Любовь30.03.2025

5/5

Старая плата уже плохо тянула сеть, поэтому поменяли ее на эту. Четыре гигабитных порта и шесть SATA сразу пригодились, сервер после сборки увидел диски и поднял сеть. Для старого шасси это вышло удачным обновлением.

Плюсы товара

Сеть и диски поднялись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие сетевые возможности даст плата и как это влияет на проект подключения серверного узла?

На плате предусмотрены 4 порта Gigabit Ethernet RJ-45, поэтому при проектировании сети нужно закладывать четыре отдельные гигабитные линии для трафика/сегментации.

Что учитывать при выборе режима RAID для SATA-хранилища на этой плате?

Плата поддерживает RAID 0, 1, 5 и 10 для SATA (в Windows), а также указаны отличия для Linux, поэтому при выборе режима важно сверить целевую ОС и требуемую схему отказоустойчивости/производительности.

Как удалённое администрирование будет обеспечиваться для инфраструктурной эксплуатации?

На плате указана поддержка IPMI 2.0 на совместимых конфигурациях, поэтому для удалённого управления нужно заранее убедиться, что ваша сборка соответствует условиям совместимости под IPMI 2.0.

Какие ограничения по памяти важно проверить, чтобы система корректно взлетела в вашей конфигурации?

Поддерживаются 6 слотов DDR3 ECC Registered, и заявлены лимиты по памяти (до 16 ГБ DDR3 ECC UDIMM или до 32 ГБ DDR3 ECC RDIMM), поэтому при подборе модулей нужно выбрать совместимый тип памяти и вписаться в доступный объём.

Если вы модернизируете существующий сервер на базе Intel Xeon, какой фактор совместимости нужно в первую очередь сверить?

Плата рассчитана на процессоры Intel Xeon 5500/5600 и сокет LGA1366, поэтому при замене/модернизации нужно сверить именно совместимость по CPU-сокету и семейству процессоров.
