Артикул: MBD-X8SI6-F-O
Наличие уточняйте

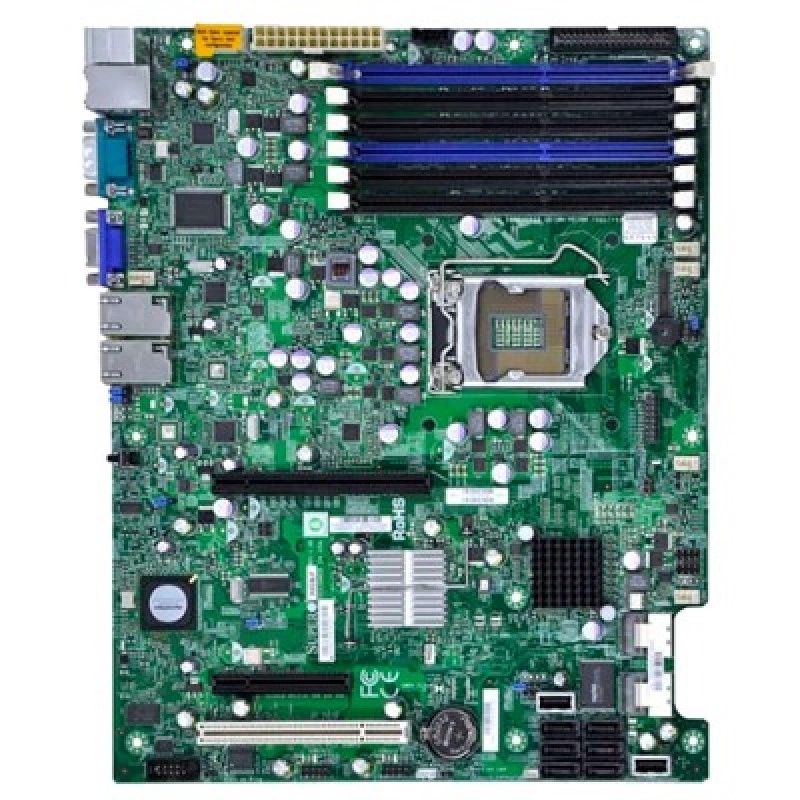

Материнская плата Supermicro MBD-X8SI6-F-O Xeon LGA1156
Цена последней отгрузки со склада:
45 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X8SI6-F-O
Материнская плата Supermicro MBD-X8SI6-F-O предназначена для серверных систем на платформе Xeon с сокетом LGA1156 и используется как основа для совместимых конфигураций, где требуется сочетание процессора Intel Xeon, серверной логики и набора интерфейсов для накопителей, управления и видеовывода. Модель относится к форм-фактору ATX и ориентирована на построение серверов, в которых важны стабильная работа, поддержка нескольких накопителей, сетевых подключений и средств удаленного администрирования.
Плата оснащена чипсетом Intel 3420, поддерживает память DDR3 DIMM и имеет шесть слотов памяти с максимальным объемом до 32 ГБ. Встроенный видеоадаптер на основе Matrox G200 позволяет использовать плату в системах, где требуется базовый видеовывод для обслуживания и настройки. Наличие интерфейсов SATA 6 Гбит/с и SAS2 расширяет возможности подключения накопителей, а IPMI 2.0 и два порта GLAN делают ее удобной для серверных задач с дистанционным управлением и сетевой интеграцией.
Supermicro MBD-X8SI6-F-O подходит для серверных сборок, в которых важны сочетание процессорной совместимости, расширения памяти, поддержки нескольких накопителей и встроенных средств управления. Это практичная серверная плата для корпоративных и инфраструктурных решений на базе Xeon LGA1156.
Функциональные возможности
Функциональность X8SI6-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
- Оперативная память: 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements.
- Тип и режимы памяти: 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
- SATA: 6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 6 SATA портов; 6 SATA hard drives поддерживается.
- SAS: Broadcom 6Gb/s SAS 2008 RAID 0, 1, 10 Поддержка (опционально: AOC-SAS2-RAID5-KEY) RAID 5 Поддержка; 8x 6Gb/s SAS (iPass).
- PCIe: 1 (x8) PCI-E 2.0 (using x16 слот); 1 (x4) PCI-E (using x8 слот).
- USB: 2x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 8 USB 2.0 Compliant.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X8SI6-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-825MTQ-R700LPB, CSE-733TQ-465B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X8SI6-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8STI-F | LGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серии | поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8SIU-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8SIL-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 4x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X8SI6-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X8SI6-F MBD-X8SI6-F — 1 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-0097L-02 — 2 шт., I/O Cable 3 CBL-022L — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт., Manual MNL-1144-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
При комплектации могут понадобиться CBL-0044L, CBL-0097L-02. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X8SI6-F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V
- Ёмкость и слоты памяти
- 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Количество разъёмов DIMM
- 6
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101
- Сокет процессора
- LGA 1156
- Чипсет
- Intel 3420 чипсет
- Тактовый генератор
- CK505
Интерфейсы и расширение
- COM-порты и колодки
- 1x Fast UART 16550 serial порт; 1x Внутренний колодка
- Super I/O
- Nuvoton W83627DHG UBE
- Видеовыход VGA
- Matrox G200eW 16MB DDR2; 1x VGA порт
- Клавиатура и мышь
- Порты PS/2 клавиатуры и мыши
- Порты USB
- 2x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 8 USB 2.0 Compliant
- Сетевые контроллеры
- 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
- Слоты PCI
- 1 32-bit PCI слот
- Слоты PCIe
- 1 (x8) PCI-E 2.0 (using x16 слот); 1 (x4) PCI-E (using x8 слот)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: I/O Cable 1 CBL-0044L
- 6 шт.; 57.5CM SATA плоский S-S PBF
- Комплект: I/O Cable 2 CBL-0097L-02
- 2 шт.; 79536-3220,50CM IPASS до 4 SATA,PB FREE
- Комплект: I/O Cable 3 CBL-022L
- 1 шт.; ATX FLOPPY CABLE 3 колодки PB FREE
- Комплект: Manual MNL-1144-QRG
- 1 шт.; X8SIE(-F)/-LN4(F)/X8SI6-F Краткое руководство
- Комплект: X8SI6-F MBD-X8SI6-F
- 1 шт.; X8SI6-F Материнская плата
- Комплект: Заглушка I/O MCP-260-00027-0N
- 1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)
- Условия и ограничения
- All X3400 серии и L3426 CPU Поддержка RDIMM и UDIMM; All i3 серии, L3406, G6950, и G1101 CPU Поддержка UDIMM только
- Условия совместимости шасси
- Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.5cm x 24.4cm)
- Условия эксплуатации
- Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SAS
- Broadcom 6Gb/s SAS 2008 RAID 0, 1, 10 Поддержка (опционально: AOC-SAS2-RAID5-KEY) RAID 5 Поддержка; 8x 6Gb/s SAS (iPass)
- Контроллер и порты SATA
- 6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
- Порты Serial ATA
- 6 SATA портов; 6 SATA hard drives поддерживается
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
- Управление питанием
- ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Настройка включения после восстановления питания; Внутренний/External modem ring-on
Управление и безопасность
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog
- Тип BIOS
- 32Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3
Отзывы о товаре
Вопросы о товаре
Какие ограничения по процессорной платформе нужно подтвердить, чтобы эта плата заработала в серверной сборке?
Если вы подключаете накопители разных типов, как избежать ошибки в интерфейсах при сборке на этой плате?
Как встроенное удаленное управление влияет на требования к сетевой части проекта при эксплуатации сервера?
Какие ограничения по памяти важно учитывать, если планируется наращивание объема в пределах этой платы?
Если в вашем проекте важен сервисный видеовывод для настройки, какие особенности этой платы стоит учесть заранее?
