Артикул: MBD-X8SIE-F-O
Наличие уточняйте

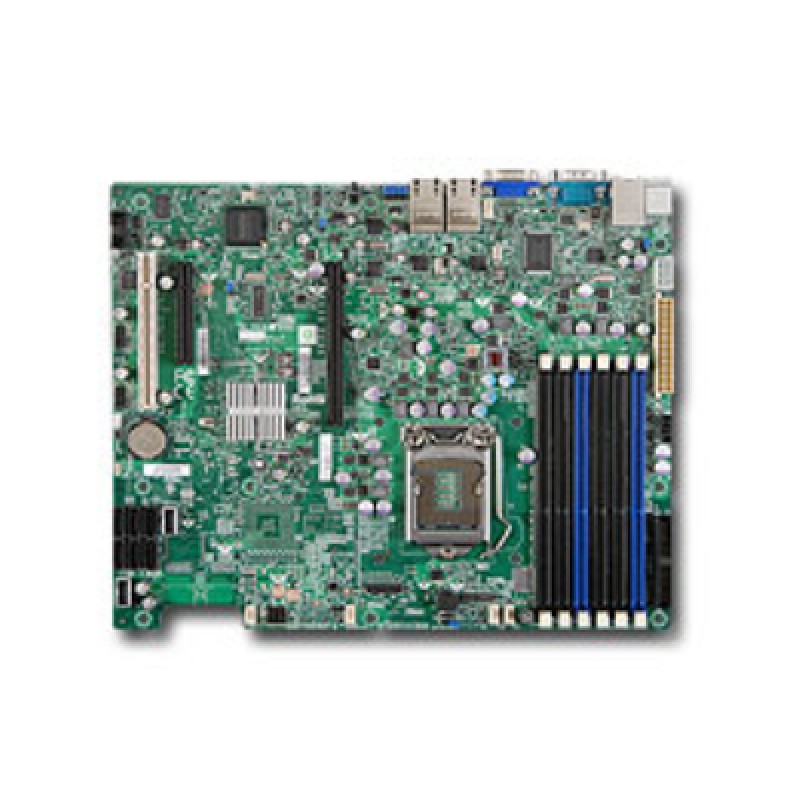

Материнская плата Supermicro MBD-X8SIE-F-O
Цена последней отгрузки со склада:
36 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X8SIE-F-O
Материнская плата Supermicro MBD-X8SIE-F-O относится к серверным решениям для платформы на базе Intel Xeon и предназначена для построения компактных и производительных систем в формате ATX. Модель рассчитана на установку процессора в сокет LGA1156 и используется в серверных конфигурациях, где важны поддержка памяти DDR3, несколько SATA-накопителей, сетевые подключения и удаленное управление через IPMI.
Конфигурация платы включает процессор Intel i5 3420, поддержку 6 слотов DDR3, шесть портов SATA, слот PCI-E x16, видеовыход VGA, два гигабитных сетевых порта и интерфейс IPMI 2.0. Такое сочетание параметров делает изделие подходящим для задач, где требуется базовая серверная платформа с возможностью подключения накопителей, организации сети и обслуживания системы через встроенные средства управления. Форм-фактор ATX упрощает размещение платы в совместимых корпусах и серверных шасси.
Модель MBD-X8SIE-F-O ориентирована на использование в серверных сборках Supermicro и совместимых конфигурациях, где требуется сочетание процессорной подсистемы, сетевых интерфейсов, видеовывода и удаленного администрирования. Плата подходит для построения рабочих узлов, файловых серверов и других систем начального и среднего уровня, в которых важны стабильная работа и набор базовых серверных функций.
Функциональные возможности
Плата X8SIE-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
- Оперативная память: 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements.
- Тип и режимы памяти: 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
- SATA: 6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 6 SATA портов; 6 SATA hard drives поддерживается.
- PCIe: 1 (x16) PCI-E 2.0 слот; 1 (x4) PCI-E (using x8 слот).
- USB: 2x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 8 USB 2.0 Compliant.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
- Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X8SIE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-510T-200B, CSE-811TQ-520B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X8SIE-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8STI-F | LGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серии | поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8SIU-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X8SIL-F | LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101 | 4x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X8SIE-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X8SIE-F MBD-X8SIE-F — 1 шт., I/O Cable 1 CBL-0044L — 6 шт., I/O Cable 2 CBL-022L — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт., Manual MNL-1144-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X8SIE-F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V
- Ёмкость и слоты памяти
- 6x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Количество разъёмов DIMM
- 6
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101
- Сокет процессора
- LGA 1156
- Чипсет
- Intel 3420 чипсет
- Тактовый генератор
- CK505
Интерфейсы и расширение
- COM-порты и колодки
- 1x Fast UART 16550 serial порт; 1x Внутренний колодка
- Super I/O
- Nuvoton W83627DHG UBE
- Видеовыход VGA
- Matrox G200eW 16MB DDR2; 1x VGA порт
- Клавиатура и мышь
- Порты PS/2 клавиатуры и мыши
- Порты USB
- 2x USB сзади портов; 2x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 8 USB 2.0 Compliant
- Сетевые контроллеры
- 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
- Слоты PCI
- 1 32-bit PCI слот
- Слоты PCIe
- 1 (x16) PCI-E 2.0 слот; 1 (x4) PCI-E (using x8 слот)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: I/O Cable 1 CBL-0044L
- 6 шт.; 57.5CM SATA плоский S-S PBF
- Комплект: I/O Cable 2 CBL-022L
- 1 шт.; ATX FLOPPY CABLE 3 колодки PB FREE
- Комплект: Manual MNL-1144-QRG
- 1 шт.; X8SIE(-F)/-LN4(F)/X8SI6-F Краткое руководство
- Комплект: X8SIE-F MBD-X8SIE-F
- 1 шт.; X8SIE-F Материнская плата
- Комплект: Заглушка I/O MCP-260-00027-0N
- 1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)
- Условия и ограничения
- All X3400 серии и L3426 CPU Поддержка RDIMM и UDIMM; All i3 серии, L3406, G6950, и G1101 CPU Поддержка UDIMM только
- Условия совместимости шасси
- Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.5cm x 24.4cm)
- Условия эксплуатации
- Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- 6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
- Порты Serial ATA
- 6 SATA портов; 6 SATA hard drives поддерживается
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
- Управление питанием
- ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Настройка включения после восстановления питания; Внутренний/External modem ring-on
Управление и безопасность
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog
- Тип BIOS
- 32Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3
Отзывы о товаре
Вопросы о товаре
Как избежать ошибки при выборе процессорного решения под плату с сокетом LGA1156 и установленным Intel i5 3420?
Сможете ли вы разместить нужный объем и набор модулей памяти DDR3 в этой материнской плате для серверной сборки?
Хватит ли на старте доступных SATA-подключений, если планируется много накопителей?
Какие риски по базовому видео и администрированию возникают, если вы рассчитываете управлять сервером «удаленно» через IPMI?
Как учесть сетевые ограничения при подключении сервера с двумя гигабитными LAN в корпоративной инфраструктуре?
