Артикул: MBD-X8SIL-F-B

Наличие уточняйте

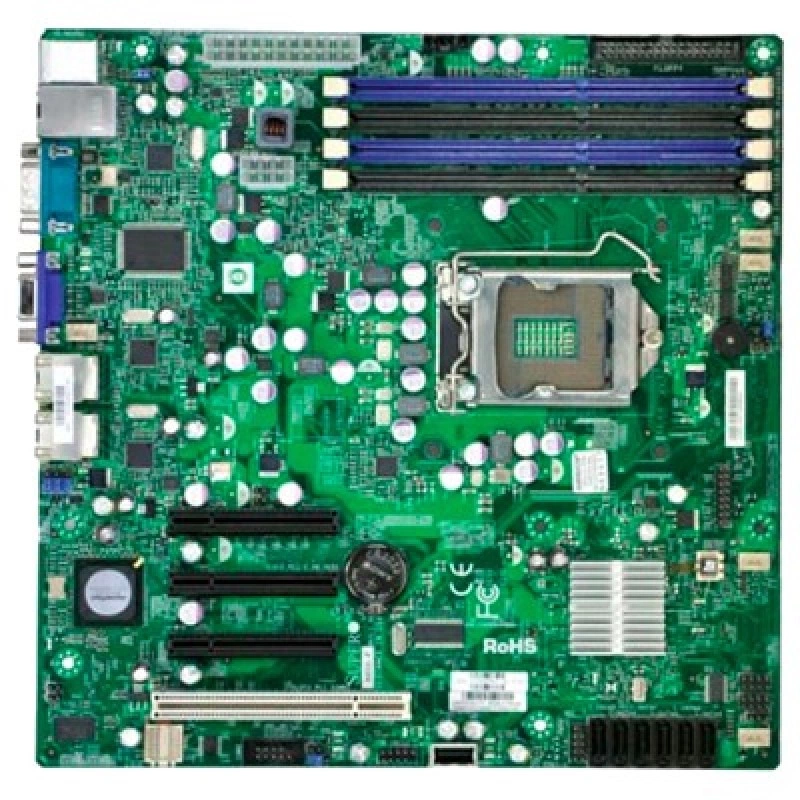

Supermicro MBD-⁠X8SIL-⁠F-⁠B материнская плата LGA1156

Цена последней отгрузки со склада:

22 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8SIL-F-B

Supermicro MBD-X8SIL-F-B - материнская плата формата mATX для серверных и рабочих конфигураций на платформе LGA1156. Модель использует чипсет Intel 3420 и рассчитана на процессоры Xeon для этой платформы. Конфигурация платы включает четыре слота DDR3 DIMM, встроенный видеоадаптер на основе Matrox G200, шесть портов SATA и поддержку удаленного администрирования IPMI 2.0.

Плата ориентирована на компактные системные сборки, где важны серверные функции, наличие двух гигабитных сетевых подключений, поддержка памяти до 32 ГБ и базовая интеграция видеоподсистемы. Формат mATX упрощает размещение в совместимых корпусах, а набор интерфейсов и серверных возможностей делает модель подходящей для устойчивых конфигураций с контролируемым доступом и сетевой управляемостью.

Для подбора этой модели важны процессорный разъем LGA1156, поддержка DDR3 DIMM, четыре слота памяти, 24-pin основной разъем питания и 8-pin разъем питания процессора. Серверная плата MBD-X8SIL-F-B сочетается с задачами, где требуется компактная материнская плата с IPMI 2.0, встроенным видео и дисковой подсистемой SATA.

Функциональные возможности

Практическая задача X8SIL-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101.
  • Форм-фактор и габариты: microATX; 9.6" x 9.6" (24.4cm x 24.4cm).
  • Оперативная память: 4x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements.
  • Тип и режимы памяти: 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: 6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 6 SATA портов; 6 SATA hard drives поддерживается.
  • PCIe: 2 (x8) PCI-E 2.0 слот; 1 (x4) PCI-E (using x8 слот).
  • USB: 2x USB сзади портов; 1x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 7 USB 2.0 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
  • Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X8SIL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-510-200B, CSE-510L-200B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X8SIL-FLGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11014x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8STI-FLGA 1366 разъём; Intel Core i7-980X, i7-975 и i7-965 Extreme Edition; Intel Core i7 серии; Intel Xeon 5600/5500 серии; Intel Xeon 3600/3500 серииподдержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память; Three канал шина памяти; 6 DIMM разъёма; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8SIU-FLGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11016x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM) в 6 разъёмов DIMM; поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM) в 4 разъёма DIMM; 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; Два Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8SIL-VLGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G11014x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X8SIL-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X8SIL-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V
Ёмкость и слоты памяти
4x 240-pin DDR3 разъёма DIMM; поддержка До 32 GB DDR3 ECC регистровая память (RDIMM); поддержка До 16 GB DDR3 ECC Un-Buffered память (UDIMM); 1333 / 1066 / 800 MHz; Два Core процессоры of Ci3 и Pentium: Поддержка ECC UDIMM только; Условие: поддержка 1-Gb и 2-Gb x8 устройств только - Intel 3420 / 3400 чипсет память Requirements
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800 MHz ECC регистровая / ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
LGA 1156 разъём; Intel Xeon X3400 серии; Intel Xeon L3400 серии; Intel Core i3; Intel Pentium G6950; Intel Celeron G1101
Сокет процессора
LGA 1156
Чипсет
Intel 3420 чипсет
Тактовый генератор
CK505

Интерфейсы и расширение

COM-порты и колодки
1x Fast UART 16550 serial порт; 1x Внутренний колодка
Super I/O
Winbond 83627DHG-P
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 1x USB Встроенный; 2x USB Внутренний колодка (4 портов); Всего 7 USB 2.0 Compliant
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
Слоты PCI
1 32-bit PCI слот
Слоты PCIe
2 (x8) PCI-E 2.0 слот; 1 (x4) PCI-E (using x8 слот)

Комплектация и совместимость

Исполнение поставки
Bulk
Условия и ограничения
All X3400 серии и L3426 CPU Поддержка RDIMM и UDIMM; All i3 серии, L3406, G6950, и G1101 CPU Поддержка UDIMM только
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.4cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
microATX

Накопители

Контроллер и порты SATA
6x SATA (3 Gbps); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
6 SATA портов; 6 SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 3-фазный регулятор напряжения с автоматическим определением от 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
DMI 2.3; PCI 2.2; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Владимир Ушаков09.05.2025

5/5

Поставили эту плату в старый сервер на LGA1156, и он ожил без лишней возни. Память увиделась, шесть SATA тоже сразу появились, дальше уже просто проверили загрузку. Для такой возрастной платформы это был хороший вариант.

Плюсы товара

Плата завелась на старой платформе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски по совместимости с CPU нужно проверить, если вы меняете платформу на материнскую плату под LGA1156?

Плата рассчитана на сокет LGA1156, поэтому перед сборкой нужно убедиться, что процессор поддерживается именно этой платформой, иначе система не запустится.

Как ограничения по памяти DDR3 DIMM и 4 слотам влияют на планирование конфигурации и будущие апгрейды?

Поддержка DDR3 DIMM с 4 слотами и максимумом 32 ГБ означает, что при планировании нужно заранее оценить целевой объем ОЗУ и способы его наращивания без выхода за лимит 32 ГБ.

Как наличие IPMI 2.0 меняет сценарии эксплуатации в удаленных средах, где важны диагностика и администрирование?

IPMI 2.0 дает основу для удаленного администрирования. При внедрении это снижает зависимость от физического доступа, но нужно синхронизировать сетевое подключение и ваши процедуры удаленной диагностики.

Что важно учесть по дисковой части, чтобы SATA-подключения не стали неожиданным ограничением сборки?

У платы 6 x SATA и встроенная дисковая часть ориентирована на SATA. Перед заказом проверьте, что количество и тип ваших накопителей укладываются в эти 6 SATA-подключений и что схема хранения соответствует вашему дизайну.

На что обратить внимание по питанию материнской платы при интеграции в корпус/блок питания, чтобы не получить проблемный запуск?

Заявлены разъемы питания 24-pin и 8-pin для процессора. При сборке убедитесь, что ваш БП и кабельная разводка поддерживают оба разъема, иначе возможны проблемы с запуском.
