Артикул: MBD-X9DAL-I-O

Наличие уточняйте

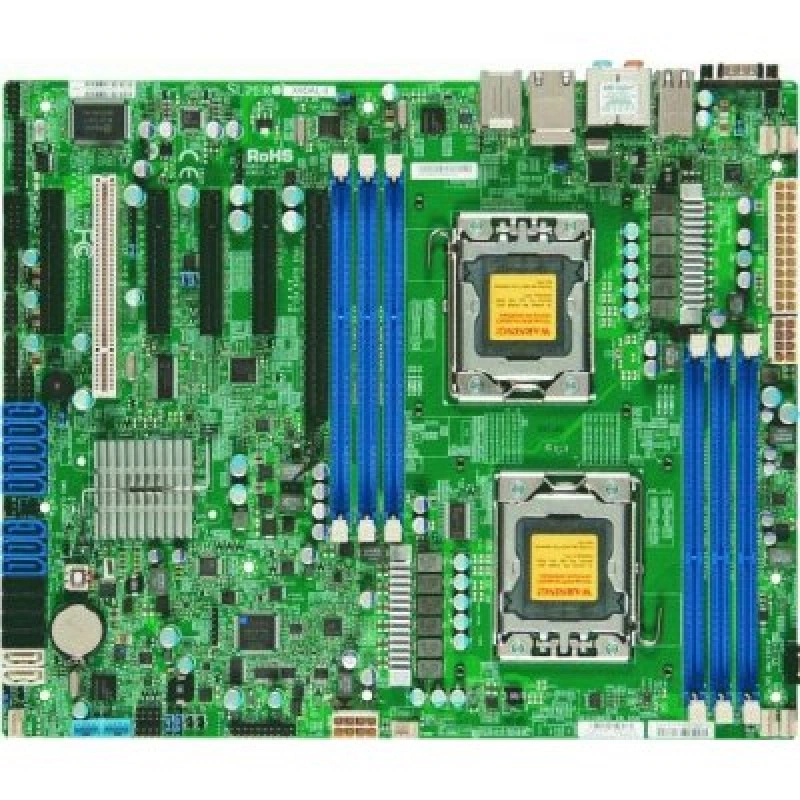

Supermicro MBD-⁠X9DAL-⁠I-⁠O материнская плата

Цена последней отгрузки со склада:

31 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DAL-I-O

Supermicro MBD-X9DAL-I-O - серверная материнская плата для построения совместимых серверных систем и рабочих конфигураций Supermicro. Модель относится к классу серверных плат и используется как основа для сборки платформы с поддержкой процессоров Intel Xeon E5 и серверной памяти DDR3 ECC. Такое решение ориентировано на стабильную круглосуточную эксплуатацию, расширенные возможности подключения и применение в серверных шасси, где важны надежность компонентов и поддержка профессиональных интерфейсов.

Плата серии X9DAL оснащается двумя процессорными сокетами и предназначена для многоядерных серверных конфигураций. Для памяти предусмотрены слоты DDR3 ECC, а в системе доступны серверные интерфейсы и средства управления, характерные для платформ Supermicro. Модель подходит для построения файловых серверов, узлов виртуализации, рабочих станций и других систем, где требуется серверная логика, высокая плотность подключения и совместимость с компонентами серверного класса.

Материнская плата MBD-X9DAL-I-O может использоваться как базовый элемент серверной сборки, где требуется сочетание двухпроцессорной архитектуры, расширяемой памяти и наборов интерфейсов для подключения накопителей, сетевых компонентов и дополнительных устройств. Формат и назначение платы позволяют интегрировать ее в серверные корпусы Supermicro и создавать конфигурации под конкретные задачи хранения, вычислений и сетевой работы.

Функциональные возможности

Функциональность X9DAL-i проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356).
  • Форм-фактор и габариты: 12" x 10" (30.48cm x 25.4cm).
  • Оперативная память: 6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM).
  • Тип и режимы памяти: 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps); 4x SATA 2.0 портов (3Gbps).
  • PCIe: 1x PCI-E 3.0 x16; 3x PCI-E 3.0 x8 (1 allows a x16 card); 1x PCI-E 3.0 x4 (в x8); 1x PCI-32 (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 4 USB 3.0 портов (Renesas uPD720200A; 2 сзади + 2 через внутреннюю колодку); 10 USB 2.0 портов (4 сзади + 6 через внутреннюю колодку).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel C602 чипсет.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9DAL-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-213LT-600LPB, CSE-825TQ-600LPB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9DAL-iIntel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов
X9DAL-3Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов
X9DAiIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов
X9DRL-iFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X9DAL-i. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DAL-i MBD-X9DAL-i — 1 шт., Кабели интерфейсов CBL-0044L — 4 шт., Заглушка I/O MCP-260-00045-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X9DAL-I-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM)
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 25MB
Поддерживаемые процессоры
Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)
Сокет процессора
LGA 1356
Тепловой пакет CPU
До 95W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
2 Fast UART 16550 портов / 1 сзади и 1 колодка
Звуковая подсистема
RealTek ALC889 7.1 Аудио высокой чёткости с S/PDIF колодка; 7.1 HD Audio с optical S/PDIF
Клавиатура и мышь
PS/2 клавиатура Combo порт
Порты USB
4 USB 3.0 портов (Renesas uPD720200A; 2 сзади + 2 через внутреннюю колодку); 10 USB 2.0 портов (4 сзади + 6 через внутреннюю колодку)
Сетевые контроллеры
Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
1x PCI-E 3.0 x16; 3x PCI-E 3.0 x8 (1 allows a x16 card); 1x PCI-E 3.0 x4 (в x8); 1x PCI-32 (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: X9DAL-i MBD-X9DAL-i
1 шт.; X9DAL-i Материнская плата
Комплект: Заглушка I/O MCP-260-00045-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
4 шт.; Кабель SATA 61CM плоский S-S PBF
Поддерживаемые модели
SYS-7037A-iL
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.48cm x 25.4cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Порты SATA AHCI
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps)
Порты SATA SCU
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 4x SATA 2.0 портов (3Gbps)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка; RoHS
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
ACPI / APM Управление питанием; Принудительное выключение кнопкой питания; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания; Suspend to RAM (STR)

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Никита Антонов15.10.2025

5/5

Плату брали для сервера на Xeon E5, после установки система увидела оба процессора и память DDR3 ECC. Запускать пришлось уже собранный узел, и он поднялся без лишней возни. Для старой платформы это оказалось то, что нужно.

Плюсы товара

Оба сокета заработали сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Так как ОС и комплектующие не предустановлены, что нужно заранее продумать, чтобы сервер можно было использовать в инфраструктуре?

В карточке указано: без CPU, без RAM и без HDD, а ОС не предустановлена. Перед запуском нужно выбрать процессоры, память, накопители и поставить требуемую ОС/системное программное обеспечение.

Какие ограничения по платформе нужно учесть при выборе процессоров для SYS-1029GP-TR?

Сервер рассчитан на 2 x Socket 3647. При подборе CPU важно, чтобы выбранные модели поддерживались этим сокетом и корректно работали в двухпроцессорной схеме.

Как избежать ошибки при подборе памяти: сколько модулей DDR4 может потребоваться для нужного объёма?

В сервере заявлено до 16 модулей DDR4. При конфигурировании под нужный объем заранее планируйте количество и размещение модулей, иначе вы можете недобрать память или усложнить сборку.

Если планируется хранение с 4 дисками, какие риски по формату накопителей нужно учесть заранее?

Накопители размещаются в отсеках 4 x 2.5". Перед заказом важно выбрать диски именно этого формата и проверить, что ваша планируемая подсистема хранения укладывается в доступное количество отсеков.

Насколько ограничивает подключение к сети один порт RJ-45 в реальных сценариях эксплуатации?

В сервере указан 1 x RJ-45. Если вы рассчитываете на высокие сетевые нагрузки, несколько сетевых сегментов или резервирование канала, это может стать узким местом и потребовать внешней сетевой схемы.
