Артикул: MBD-X9SCM-IIF-O
Наличие уточняйте

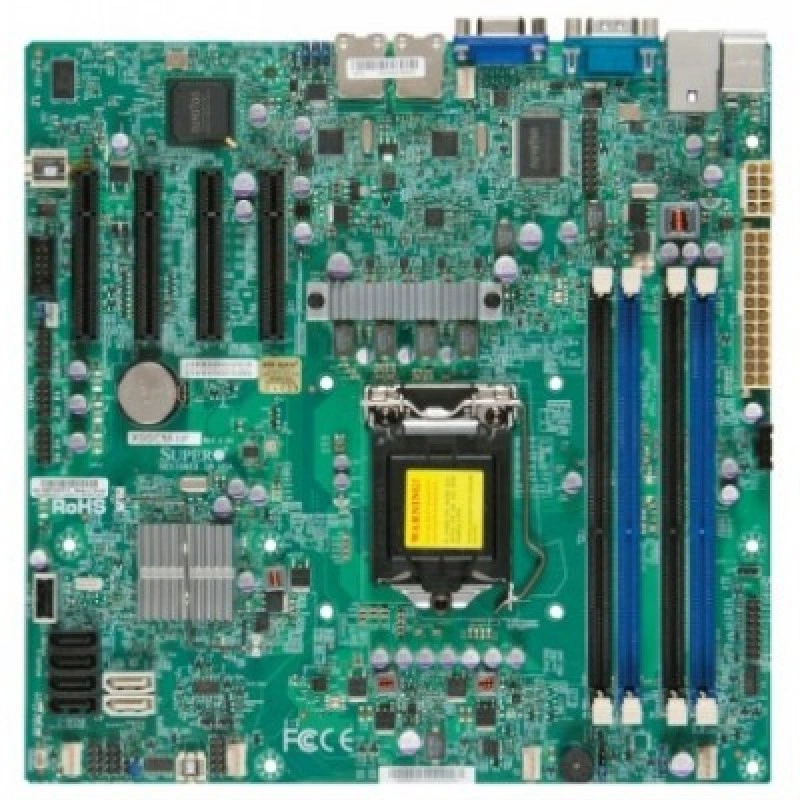

Материнская плата Supermicro MBD-X9SCM-IIF-O
Цена последней отгрузки со склада:
30 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9SCM-IIF-O
Материнская плата Supermicro MBD-X9SCM-IIF-O предназначена для серверных и рабочей инфраструктуры на базе решений Supermicro. Это компактная серверная плата, рассчитанная на установку в совместимые системы, где важны надежная работа, возможность расширения и поддержка актуальных для серверного сегмента интерфейсов. Модель подходит для сборки узлов, в которых требуется сочетание процессорной платформы Intel, сетевых подключений, нескольких портов хранения данных и удобства обслуживания.
Плата относится к классу серверных комплектующих и может использоваться в конфигурациях, где необходима совместимость с серверными корпусами и материнскими платами формата, принятого в линейке Supermicro. Для этой модели характерны интерфейсы, ориентированные на подключение накопителей и периферии, а также сетевые возможности для включения в корпоративную инфраструктуру. Обозначение MBD-X9SCM-IIF-O используется как точный код модели и должно сохраняться без изменений.
Серия X9SCM ориентирована на серверные платформы, в которых ценится сочетание компактности и функциональности. Такая материнская плата подходит для построения систем с одним процессором, когда требуется стабильная база для дисковой подсистемы, сетевого подключения и внутренних интерфейсов расширения. Модель может использоваться как основа для серверов начального и среднего уровня, а также для специализированных узлов под конкретные задачи.
При выборе и установке платы важно учитывать совместимость корпуса, процессора, памяти, накопителей и дополнительных карт. Конфигурация рассчитана на применение в серверной среде, где нужен аккуратный баланс между количеством интерфейсов, возможностями расширения и компактным исполнением платы.
Функциональные возможности
Плата X9SCM-IIF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155).
- Форм-фактор и габариты: uATX; 9.6" x 9.6", (24.4cm x 24.4 cm).
- Оперативная память: 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM).
- Тип и режимы памяти: 1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: Intel 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
- SATA: 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10; 2x SATA3 (6Gb/s) w/ RAID 0, 1; 6 SATA портов; 6 SATA hard drives поддерживается.
- PCIe: 2 (x8) PCI-E 3.0 в x8 слоты***; 2 (x4) PCI-E 2.0 в x8 слоты.
- USB: 9x USB 2.0 портов Всего (2x сзади + 6x через внутреннюю колодку + 1x type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
- Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X9SCM-IIF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); 1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-113MTQ-330CB, CSE-113MTQ-R400CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9SCM-IIF | Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155) | 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9SCM-F | Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155) | 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9SCL-F | Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155) | 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x Gigabit Ethernet LAN портов: Intel 82579LM и Intel 82574L; 1x RJ45 Выделенная LAN IPMI порт |
| X9SCE-F | Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155) | 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM) |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X9SCM-IIF. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X9SCM-IIF-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V
- Ёмкость и слоты памяти
- 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Ёмкость модулей DIMM
- 8GB, 4GB, 2GB, 1GB
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)
- Сокет процессора
- LGA 1155
- Чипсет
- Intel C204 PCH чипсет
Интерфейсы и расширение
- COM-порты и колодки
- 2x Fast UART 16550 serial порт (Один колодка и Один сзади порт)
- Super I/O
- Nuvoton NCT6776F
- Видеовыход VGA
- BMC integrated Matrox G200; 1x VGA порт
- Порты USB
- 9x USB 2.0 портов Всего (2x сзади + 6x через внутреннюю колодку + 1x type A)
- Сетевые контроллеры
- Intel 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 2 (x8) PCI-E 3.0 в x8 слоты***; 2 (x4) PCI-E 2.0 в x8 слоты
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия совместимости шасси
- Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 9.6" x 9.6", (24.4cm x 24.4 cm)
- Форм-фактор
- uATX
Накопители
- SATA DOM
- 1x DOM (Disk on Module) power разъём
- Контроллер и порты SATA
- 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10; 2x SATA3 (6Gb/s) w/ RAID 0, 1
- Порты Serial ATA
- 6 SATA портов; 6 SATA hard drives поддерживается
Питание и охлаждение
- Вентиляторы и охлаждение
- Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
- Контроль напряжений
- Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
- Управление питанием
- ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on
Управление и безопасность
- Подключение TPM
- 1x TPM колодка
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI; Intel Поддержка Node Manager
- Тип BIOS
- 64Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- DMI (SMBIOS) 2.7; ACPI 4.0; PCI 2.3; Поддержка USB-клавиатуры
