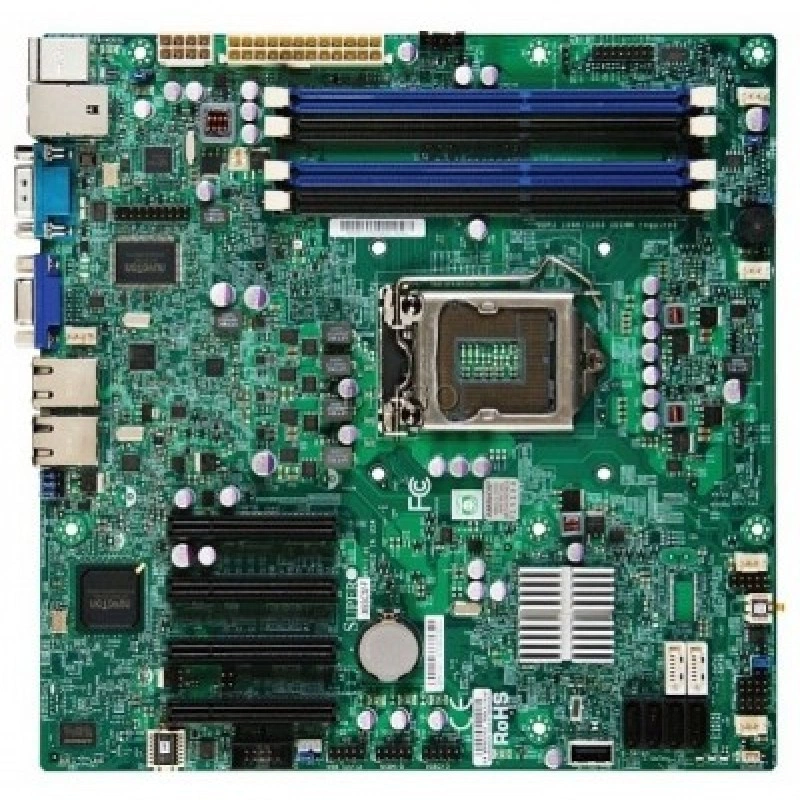

Материнская плата SuperMicro MBD-X9SCM-O (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X9SCM-O

SuperMicro MBD-X9SCM-O - материнская плата формата Micro-ATX для серверных и рабочих систем на платформе Intel LGA1155. Модель предназначена для процессоров Xeon E3-1200, Core i3 и Pentium, а также для построения компактных систем, где требуется сочетание серверной функциональности, расширяемости и базовой интеграции периферии. Чипсет C204 задает профиль платформы, а поддержка четырех модулей DIMM с максимальным объемом до 32 ГБ определяет возможности по памяти для совместимых конфигураций.

Плата ориентирована на применение в серверных сборках и специализированных компактных системах, где важны несколько слотов расширения, подключение SATA-накопителей, наличие двух гигабитных сетевых контроллеров и встроенного видеоадаптера для сервисного администрирования. Набор интерфейсов включает порты SATA2 и SATA3 с поддержкой RAID 0, 1, 5, 10 для SATA2 и RAID 0, 1 для SATA3, а также 9 портов USB и видеовыход VGA на базе Matrox G200eW. Это делает модель удобной для систем, в которых требуется универсальная серверная основа без избыточной сложности.

Конструкция Micro-ATX позволяет использовать плату в совместимых корпусах и серверных шасси компактного класса. Модель MBD-X9SCM-O относится к конкретной версии серверной материнской платы SuperMicro и сохраняет полный набор ключевых аппаратных признаков без подмены модификации. Для карточки важно фиксировать именно эту спецификацию, так как от нее зависят сокет, процессорная совместимость, объем памяти и набор портов.

В описании сохранены только подтвержденные параметры, которые напрямую характеризуют платформу: сокет, чипсет, совместимые процессоры, формат платы, конфигурация памяти, слоты расширения, накопители, сетевые интерфейсы и встроенное видео. Дополнительные неподтвержденные функции не добавлялись.

Ключевые особенности MBD-X9SCM-O

• Сокет: LGA1155.
• Чипсет: Intel C204.
• Совместимые процессоры: Intel Xeon E3-1200, Core i3, Pentium.
• Форм-фактор: Micro-ATX.
• Память: 4 слота DIMM, до 32 ГБ.
• Слоты расширения: 2 x PCI-E 2.0 x8, 2 x PCI-E 2.0 x4 (x8).
• Накопители: 4 x SATA2 с RAID 0 / 1 / 5 / 10 и 2 x SATA3 с RAID 0 / 1.
• Сеть: 2 x LAN 1Gb.
• Видео: VGA Matrox G200eW.
• Порты USB: 9.

Технические параметры

• Сокет: LGA1155.
• Чипсет: Intel C204.
• Форм-фактор: Micro-ATX.
• Слоты памяти: 4 x DIMM.
• Максимальный объем памяти: 32 ГБ.
• Слоты расширения: 2 x PCI-E 2.0 x8, 2 x PCI-E 2.0 x4 (x8).
• Порты SATA2: 4.
• Порты SATA3: 2.
• RAID для SATA2: 0, 1, 5, 10.
• RAID для SATA3: 0, 1.
• Сетевые интерфейсы: 2 x LAN 1Gb.
• Видео: Matrox G200eW, VGA.
• USB: 9 портов.

Применение

Материнская плата SuperMicro MBD-X9SCM-O применяется в серверных и специализированных компактных системах, где требуется процессорная платформа Intel LGA1155 с поддержкой Xeon E3-1200, Core i3 и Pentium. Модель подходит для сборок с сетевой нагрузкой, локальным хранением данных и подключением нескольких накопителей SATA.

Плата может использоваться в системах с администрированием через встроенное видео VGA и в конфигурациях, где нужны две гигабитные сети, несколько слотов PCI-E и RAID-массивы на SATA-накопителях. Форм-фактор Micro-ATX упрощает подбор совместимого корпуса или серверного шасси.
