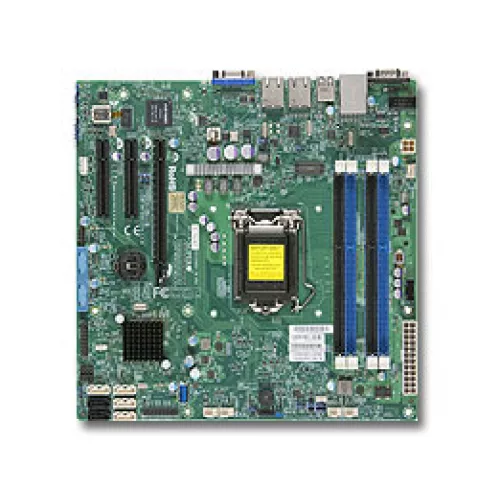

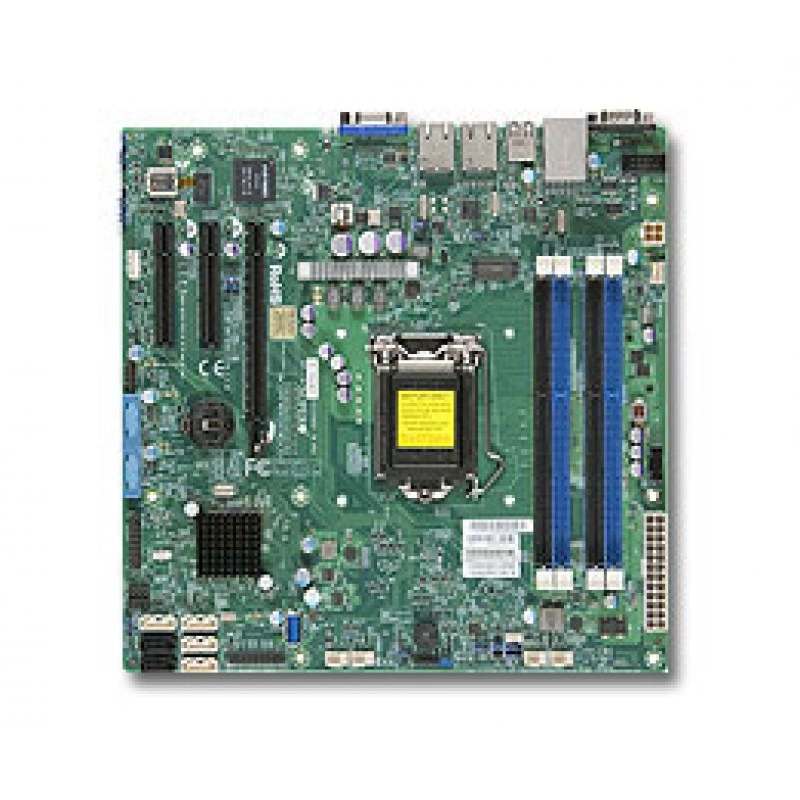

Supermicro MBD-X10SLM-F-O материнская плата
Цена последней отгрузки со склада:
16 757 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SLM-F-O
Материнская плата Supermicro MBD-X10SLM-F-O предназначена для серверных сборок и выполнена в форм-факторе mATX. Плата использует сокет LGA1150 и чипсет Intel C224, поддерживает процессоры Intel Xeon E3-12xx v3 и работает с памятью DDR3. Конфигурация рассчитана на один процессор, 4 слота ОЗУ, двухканальный режим и поддержку ECC / Reg ECC. В модели предусмотрены 2 сетевые карты 10/100/1000Base-T, интерфейсы SATA 6 Гб/с и SATA 3 Гб/с, COM-порт, IPMI и встроенная графика Intel HD Graphics с чипсетом Aspeed AST2400. Это серверная плата для компактных систем, где требуется набор типовых интерфейсов, удаленное управление и поддержка серверной памяти.
Плата MBD-X10SLM-F-O поддерживает до 32 ГБ памяти, работает с частотами от 1333 до 1600 МГц и оснащена одним слотом PCI-E 16x в режиме 8x и двумя слотами PCI-E 8x, один из которых может работать в режиме 4x. На задней панели доступны USB 2.0, USB 3.0, D-Sub, COM и сетевые интерфейсы, а основной разъем питания выполнен в формате 24 pin, разъем питания процессора - 4 pin. Форм-фактор материнской платы 244 x 244 мм и поставка Retail делают модель удобной для комплектования серверных систем, рассчитанных на умеренную нагрузку и использование типовой серверной периферии.
Функциональные возможности
Практическая задача X10SLM-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W.
- Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
- Оперативная память: До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма.
- Тип и режимы памяти: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT).
- SATA: Intel C224 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C224 контроллер для 2 SATA2 (3 Gbps) портов; RAID 0,1; 4 SATA3 (6Gbps) портов; 2 SATA2 (3Gbps) портов; 2 SATA (3Gbps), 4 SATA (6Gbps); SATA DOM power разъём Поддержка.
- PCIe: 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
- USB: 6 USB 2.0 портов (4 сзади + 2 колодки); 4 USB 3.0 портов (3 колодки + 1 Type A); 4 USB 3.0 (1 Type-A, 2+1 через внутреннюю колодку) 6 USB 2.0 (4 сзади, 2 через внутреннюю колодку).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN.
- Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X10SLM-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-512F-441B, SC813MTQ-R400CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SLM-F | Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W | До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT) |
| X10SLM+-F | Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W | До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов через Intel i210AT |
| X10SRM-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; 4x 288-pin DDR4 разъёма DIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel i350 Gigabit Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два GbE LAN портов |
| X10SRL-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X10SLM-F. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X10SLM-F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.35V, 1.5V
- Ёмкость и слоты памяти
- До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Количество разъёмов DIMM
- 4
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W
- Сокет процессора
- LGA 1150
- Тепловой пакет CPU
- 85W
- Чипсет
- Intel C224 Express PCH
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- COM-порты и колодки
- 2 COM портов (1 сзади, 1 колодка) 1 fast UART 16550 serial
- Видеовыходы
- 1 VGA D-Sub разъём порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 6 USB 2.0 портов (4 сзади + 2 колодки); 4 USB 3.0 портов (3 колодки + 1 Type A); 4 USB 3.0 (1 Type-A, 2+1 через внутреннюю колодку) 6 USB 2.0 (4 сзади, 2 через внутреннюю колодку)
- Сетевые контроллеры
- 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Исполнение поставки
- Retail
Конструкция и условия эксплуатации
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Micro-ATX
Накопители
- Контроллер и порты SATA
- Intel C224 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C224 контроллер для 2 SATA2 (3 Gbps) портов; RAID 0,1; 4 SATA3 (6Gbps) портов; 2 SATA2 (3Gbps) портов; 2 SATA (3Gbps), 4 SATA (6Gbps); SATA DOM power разъём Поддержка
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурное питание, 5 фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V, HT, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI, FC temperature sensing logic
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
- Управление питанием
- Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- IPMI2.0, NMI, SuperDoctor III, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN
- Функции BIOS
- SMBIOS 2.7.1; ACPI 5.0; Поддержка USB-клавиатуры
