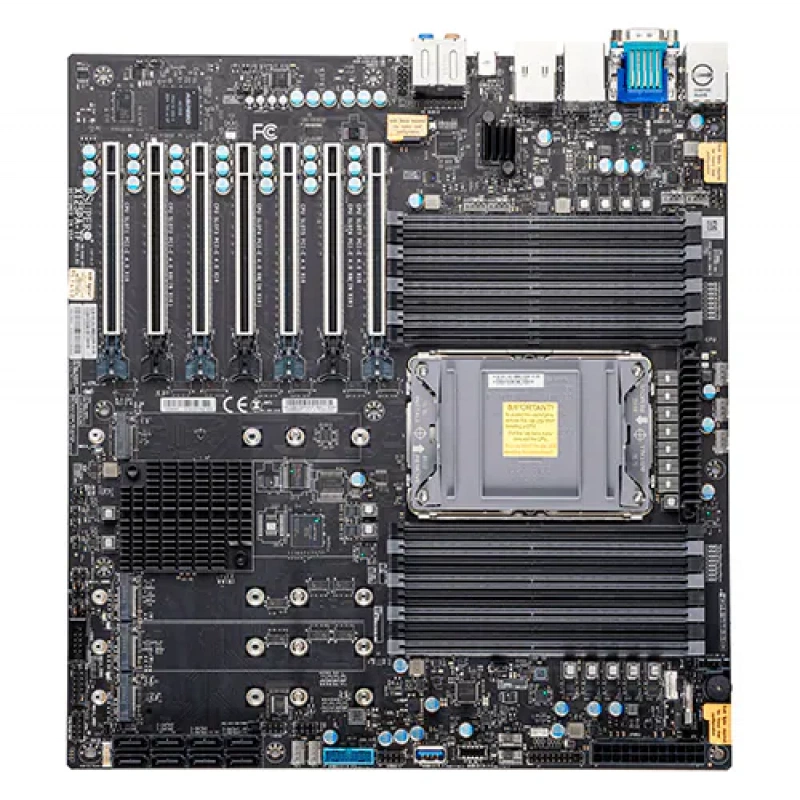

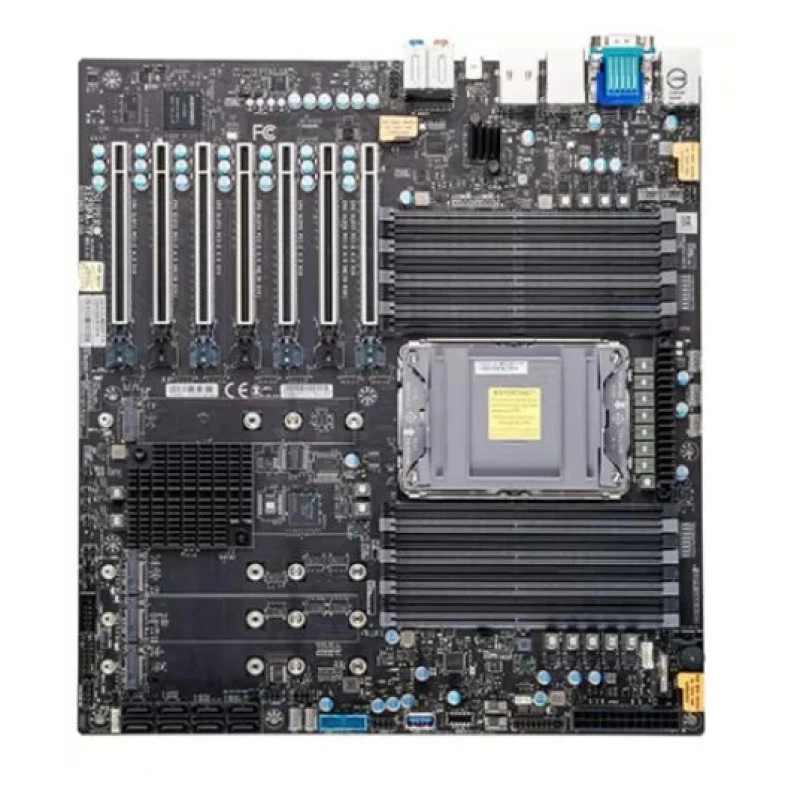

Материнская плата Supermicro X12SPA-TF MBD-X12SPA-TF

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X12SPA-TF относится к классу серверных и рабочестанционных плат формата E-ATX. Модель рассчитана на платформу с одним процессорным разъемом LGA-4189 (Socket P+) и поддерживает процессоры 3rd Gen Intel Xeon Scalable, а также Intel Xeon W-3300 Processor. По заявленным параметрам плата ориентирована на высокопроизводительные задачи, где важны вычислительная плотность, расширяемость и поддержка большого объема памяти.

Функциональные возможности

При проектировании сервера на X12SPA-TF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Marvell AQC113 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI.. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры, Intel Xeon W-3300 процессор; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.
• Форм-фактор и габариты: E-ATX; 13" x 12" (33.02cm x 30.48cm).

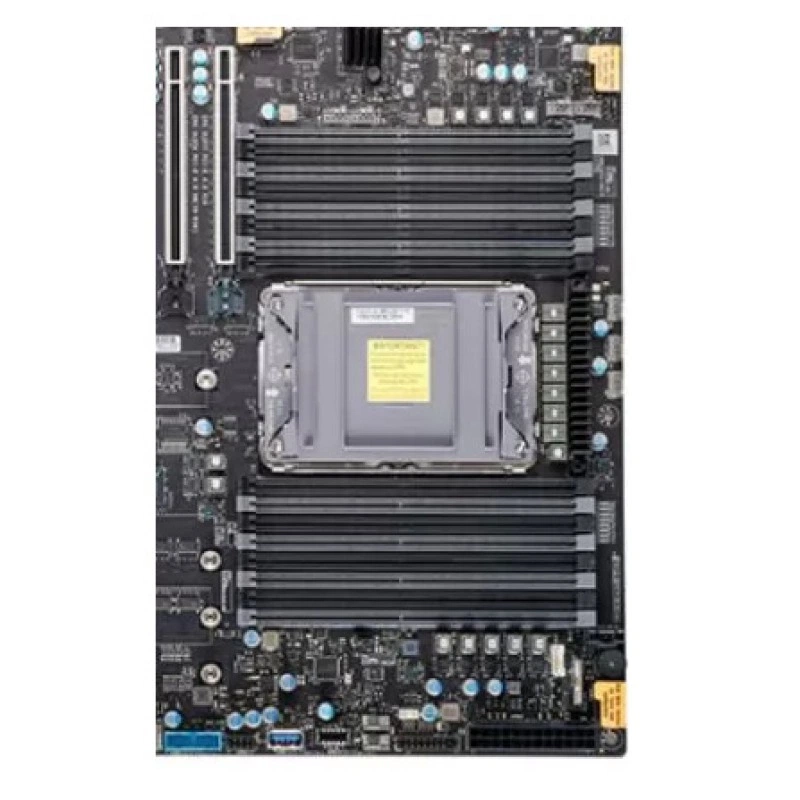

• Оперативная память: 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM.
• Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
• Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 LAN с Marvell AQC113; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов.
• SATA: Intel C621A контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: Интерфейс M.2: 4 PCIe 4.0 x4; Формат: 2260/2280/22110; Ключ: M-Key.

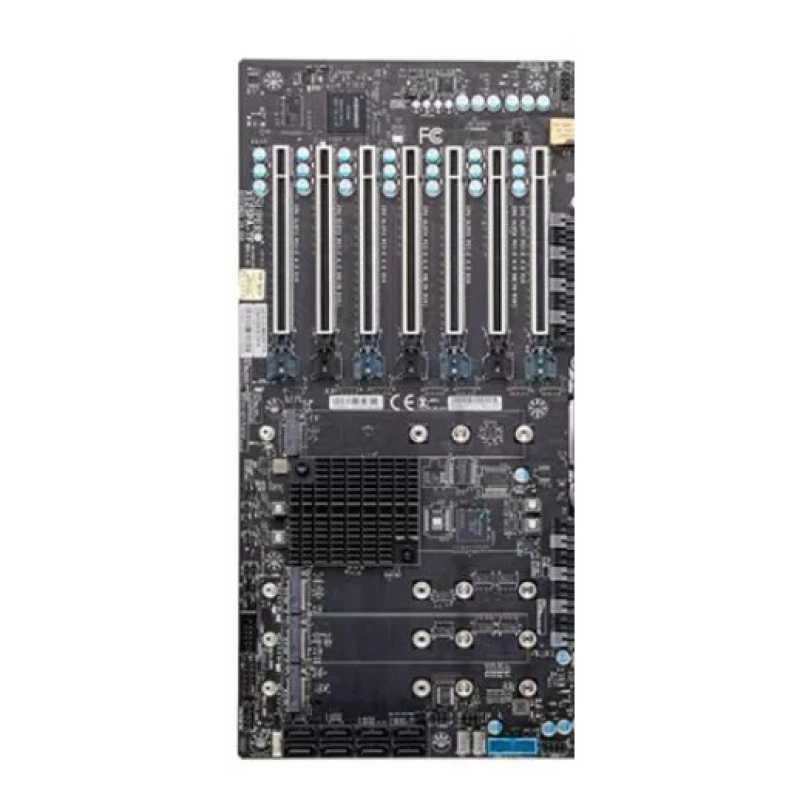

• PCIe: 4 PCIe 4.0 x16,; 3 PCIe 4.0 x8 (в физическом слоте x16), PCIe x16 слот#1 shares с M.2, слот#2 shares с слот#3 (NA/16,8/8), слот#4 shares с слот#5 (NA/16,8/8), слот#6 shares с слот#7 (NA/16,8/8).
• USB: 2 USB 3.2 Gen2 порт(ы) (1 type A; 1 type C); 4 USB 2.0 порт(ы) (2 сзади; 2 через внутреннюю колодку); 6 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 4 сзади); 1 USB 3.2 Gen2x2 порт(ы) (1 сзади type C).
• Управление: ASPEED AST2500; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Marvell AQC113 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 VGA порт, VGA разъём is выделенный для IPMI..

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SPA-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры, Intel Xeon W-3300 процессор; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM; ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-747BTQ-R2K04B, CSE-743AC-1K26B-SQ. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12SPA-TF. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
