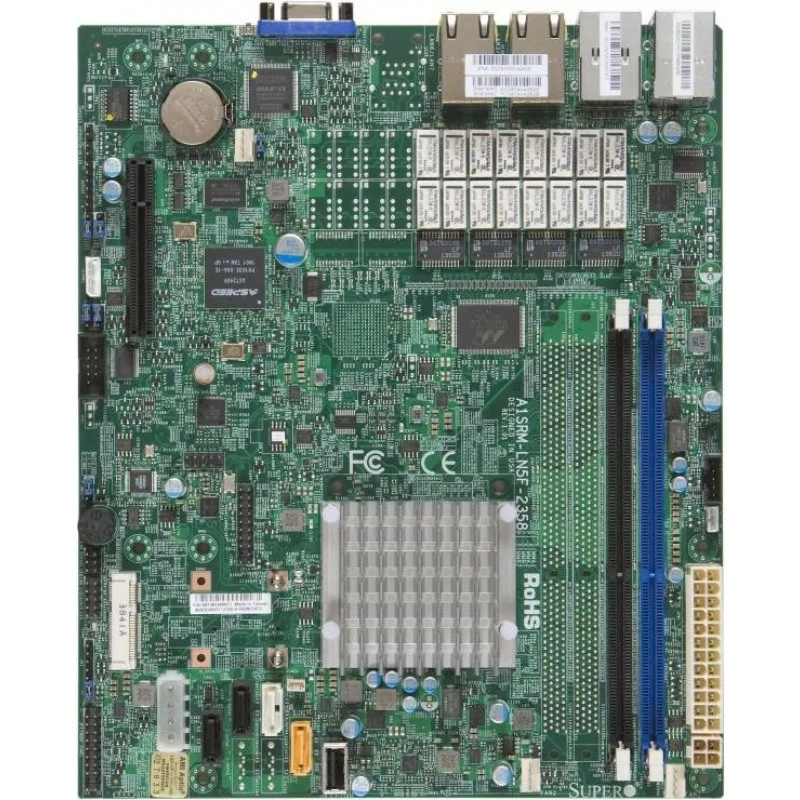

Материнская плата Supermicro A1SRM-LN5F-2358 MBD-A1SRM-LN5F-2358

Основная информация о материнской плате Supermicro MBD-A1SRM-LN5F-2358

Supermicro MBD-A1SRM-LN5F-2358 — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель A1SRM-LN5F-2358. Процессорная платформа: Intel Atom процессор C2358; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 7W TDP.

Формат платы — mATX. Её габариты составляют 8" x 9.6" (20.32cm x 24.38cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; x8 Width только; 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM x8 Width только. Сетевые контроллеры и подключение: 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с Shared IPMI; 5 RJ45 Gigabit Ethernet LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача A1SRM-LN5F-2358 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Shared LAN только; 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с Shared IPMI. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C2358; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 7W TDP.
• Форм-фактор и габариты: mATX; 8" x 9.6" (20.32cm x 24.38cm).
• Оперативная память: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; x8 Width только; 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM x8 Width только.
• Сеть: 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с Shared IPMI; 5 RJ45 Gigabit Ethernet LAN портов.
• SATA: SoC контроллер для 2 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) порт; 2 SATA2 (3Gbps) порт.
• PCIe: 1 PCI-E 2.0 x4 (в физическом слоте x8).
• USB: 7 USB 2.0 портов (4 сзади + 2 через внутренние колодки + 1 Type A).
• Управление: ASPEED AST2400 BMC; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Shared LAN только; 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с Shared IPMI.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Регулировка вентиляторов для снижения шума, Светодиодная индикация перегрева, Разъёмы вентиляторов с PWM-управлением, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A1SRM-LN5F-2358 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2358; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 7W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; x8 Width только; 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM x8 Width только. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-350CB, CSE-512L-200B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A1SRM-LN5F-2358. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
