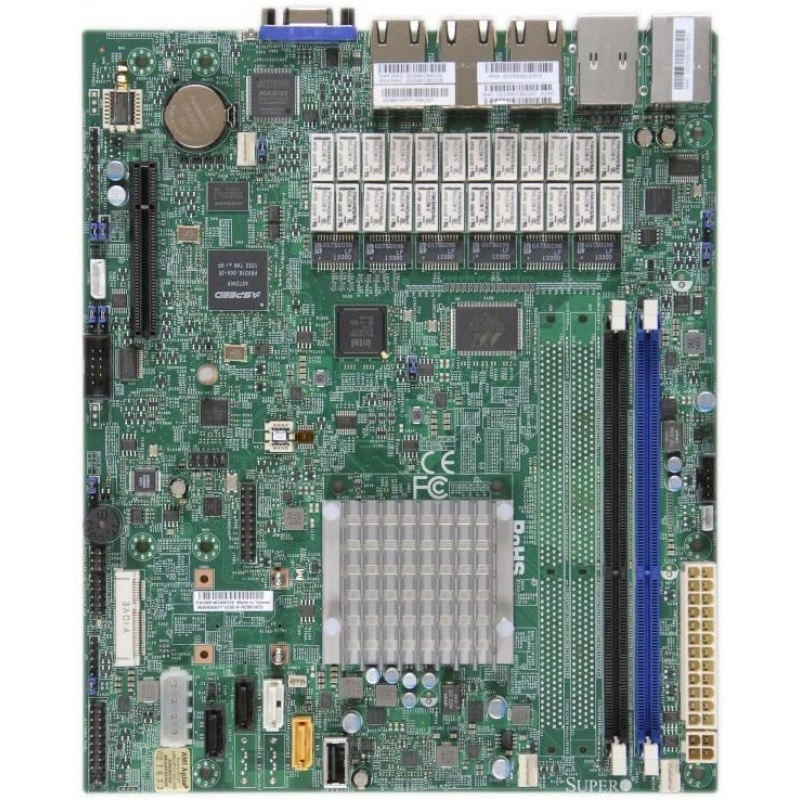

Материнская плата Supermicro A1SRM-LN7F-2358 MBD-A1SRM-LN7F-2358

Основная информация о материнской плате Supermicro MBD-A1SRM-LN7F-2358

Supermicro MBD-A1SRM-LN7F-2358 объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — A1SRM-LN7F-2358. Вычислительная платформа: Intel Atom процессор C2358; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 7W TDP.

Формат платы — mATX. Её габариты составляют 8" x 9.6" (20.32cm x 24.38cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; x8 Width только; 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM x8 Width только. Сетевые контроллеры и подключение: 4 LAN с Intel C2000 SoC LAN Bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 LAN Bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI; 7 RJ45 Gigabit Ethernet LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача A1SRM-LN7F-2358 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC; Поддержка Intelligent Platform Management Interface v.2.0; Shared LAN только; 4 LAN с Intel C2000 SoC LAN Bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 LAN Bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C2358; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 7W TDP.
• Форм-фактор и габариты: mATX; 8" x 9.6" (20.32cm x 24.38cm).
• Оперативная память: 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; x8 Width только; 16GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM x8 Width только.
• Сеть: 4 LAN с Intel C2000 SoC LAN Bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 LAN Bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI; 7 RJ45 Gigabit Ethernet LAN портов.
• SATA: SoC контроллер для 2 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) порт; 2 SATA2 (3Gbps) порт.
• PCIe: 1 PCI-E 2.0 x4 (в физическом слоте x8).
• USB: 7 USB 2.0 портов (4 сзади + 2 через внутренние колодки + 1 Type A).
• Управление: ASPEED AST2400 BMC; Поддержка Intelligent Platform Management Interface v.2.0; Shared LAN только; 4 LAN с Intel C2000 SoC LAN Bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 LAN Bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Регулировка вентиляторов для снижения шума, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
• Системная логика: Система на кристалле SoC.
