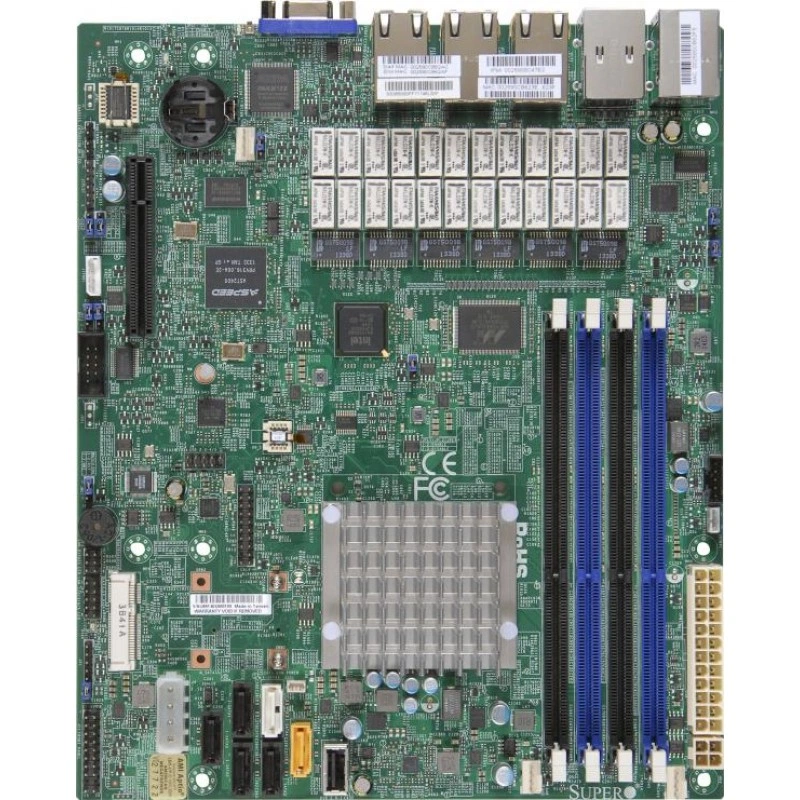

Материнская плата Supermicro A1SRM-LN7F-2758 MBD-A1SRM-LN7F-2758

Основная информация о материнской плате Supermicro MBD-A1SRM-LN7F-2758

Supermicro MBD-A1SRM-LN7F-2758 — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель A1SRM-LN7F-2758. Процессорная платформа: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 20W TDP.

Формат платы — mATX. Её габариты составляют 8" x 9.6" (20.32cm x 24.38cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: До 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 1 pair LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI; 7 RJ45 Gigabit Ethernet LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата A1SRM-LN7F-2758 задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2400 BMC; Shared LAN только; 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 1 pair LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 20W TDP.
• Форм-фактор и габариты: mATX; 8" x 9.6" (20.32cm x 24.38cm).
• Оперативная память: До 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM.
• Тип и режимы памяти: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
• Сеть: 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 1 pair LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI; 7 RJ45 Gigabit Ethernet LAN портов.
• SATA: SoC контроллер для 4 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) портов; 4 SATA2 (3Gbps) портов.
• PCIe: 1 PCI-E 2.0 x4 (в физическом слоте x8).
• USB: 7 USB 2.0 портов (4 сзади + 2 через внутренние колодки + 1 Type A).
• Управление: ASPEED AST2400 BMC; Shared LAN только; 4 LAN с Intel C2000 SoC I354, 2 pairs LAN bypass 2 LAN с Intel Ethernet-контроллер I350-AM2 1 pair LAN bypass 1 LAN с Intel Ethernet-контроллер I210-AT Management порт с shared IPMI.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), 3 вентиляторов с контролем оборотов, Регулировка оборотов вентиляторов, Регулировка вентиляторов для снижения шума, Светодиодная индикация перегрева, Разъёмы вентиляторов с PWM-управлением, PWM Регулировка оборотов вентиляторов, Поддержка 3-pin вентиляторов без регулировки оборотов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро A1SRM-LN7F-2758 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 20W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-510T-203B, CSE-512L-200B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A1SRM-LN7F-2758. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
