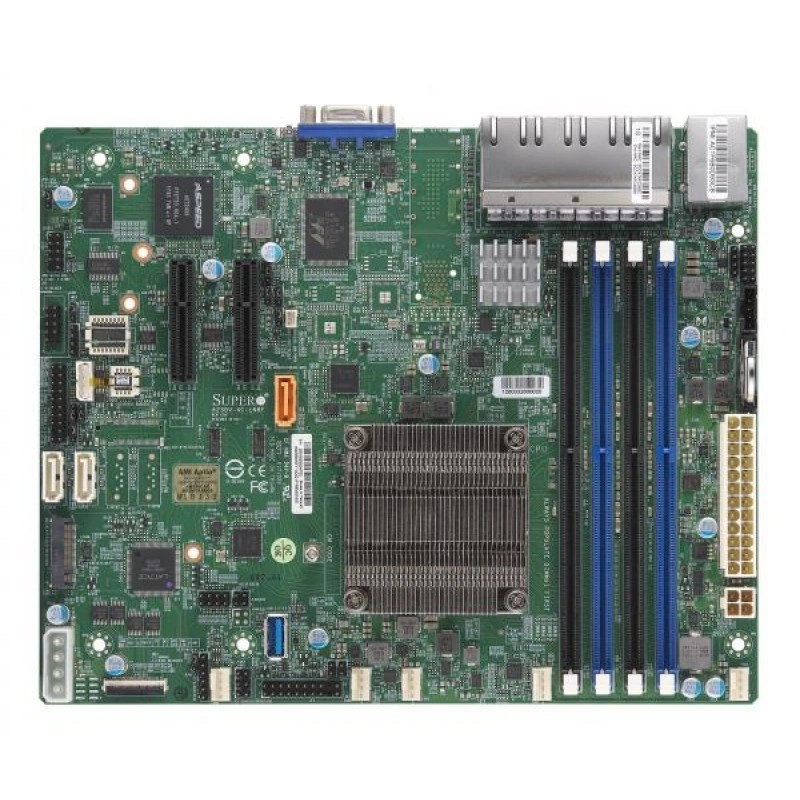

Материнская плата Supermicro A2SDV-4C-LN8F MBD-A2SDV-4C-LN8F

Основная информация о материнской плате Supermicro MBD-A2SDV-4C-LN8F

Supermicro MBD-A2SDV-4C-LN8F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель A2SDV-4C-LN8F. Процессорная платформа: Intel Atom процессор C3558; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 16W TDP.

Формат платы — Flex ATX. Её габариты составляют 9" x 7.25" (22.86cm x 18.42cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2133MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная (Рабочая скорость до 2133MHz). Сетевые контроллеры и подключение: 4 LAN с Intel Ethernet-контроллер I350-AM4; 4 LAN с Intel C3000 SoC; 1 RJ45; 8 RJ45 Gigabit Ethernet LAN портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на A2SDV-4C-LN8F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2400 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C3558; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 16W TDP.
• Форм-фактор и габариты: Flex ATX; 9" x 7.25" (22.86cm x 18.42cm).
• Оперативная память: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2133MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная (Рабочая скорость до 2133MHz).
• Сеть: 4 LAN с Intel Ethernet-контроллер I350-AM4; 4 LAN с Intel C3000 SoC; 1 RJ45; 8 RJ45 Gigabit Ethernet LAN портов.
• SATA: SoC контроллер для 3 SATA3 (6 Gbps) портов.
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x2/USB 3.0; Формат: 2280, 3042; Ключ: B-Key.
• PCIe: 1 PCIe 3.0 x2 (в физическом слоте x4); Option для слот 6 или слот 7.
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Две зоны охлаждения; 5 вентиляторов с контролем оборотов.
