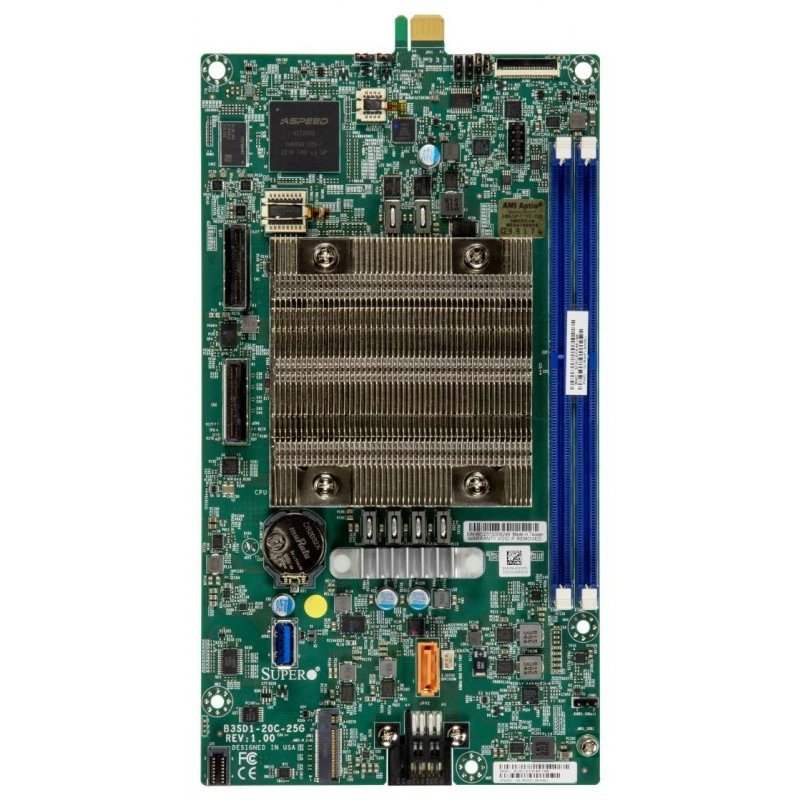

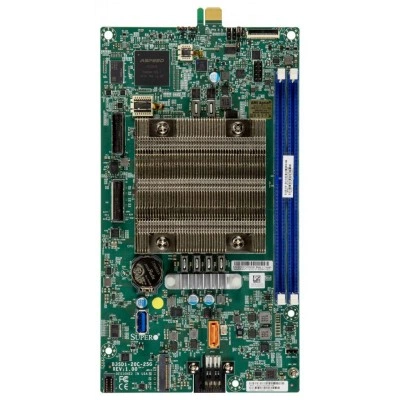

Материнская плата Supermicro B3SD1-20C-25G ( For SuperServer Only ) MBD-B3SD1-20C-25G

Основная информация о материнской плате Supermicro MBD-B3SD1-20C-25G

Supermicro MBD-B3SD1-20C-25G объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — B3SD1-20C-25G. Вычислительная платформа: Intel Xeon D-2796NT процессор (Icelake-D); 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 120W TDP.

Формат платы — Проприетарный. Её габариты составляют 4.8" x 8.8" (12.19cm x 22.35cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 2 разъёма DIMM; До 256GB ECC LRDIMM, DDR4-2933MT/s; До 256GB DDR4 ECC LRDIMM в 2 разъёма DIMM, 2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM. Сетевые контроллеры и подключение: 2 LAN с SoC Два(2)25GbE Ethernet портов from KR interface до BP. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата B3SD1-20C-25G задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: Intel Xeon D-2796NT процессор (Icelake-D); 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 120W TDP.
• Форм-фактор и габариты: Проприетарный; 4.8" x 8.8" (12.19cm x 22.35cm).
• Оперативная память: 2 разъёма DIMM; До 256GB ECC LRDIMM, DDR4-2933MT/s; До 256GB DDR4 ECC LRDIMM в 2 разъёма DIMM, 2933MT/s.
• Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM.
• Сеть: 2 LAN с SoC Два(2)25GbE Ethernet портов from KR interface до BP.
• M.2: Интерфейс M.2: 1 PCIe 4.0 x4; Формат: 2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x4; 1x 2.5" SATA3 HDD/SSD или NVMe U.2 на узел через HDD backplane.
• USB: 1 USB 3.0 порт(ы) (1 Type A (для Debug Use только)).
• Системная логика: Система на кристалле SoC.
• Безопасность: 1 TPM 2.0 chip Встроенный.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро B3SD1-20C-25G подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon D-2796NT процессор (Icelake-D); 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 120W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 2 разъёма DIMM; До 256GB ECC LRDIMM, DDR4-2933MT/s; До 256GB DDR4 ECC LRDIMM в 2 разъёма DIMM, 2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата B3SD1-20C-25G. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
