Артикул: MBD-H13SSH-E

Наличие уточняйте

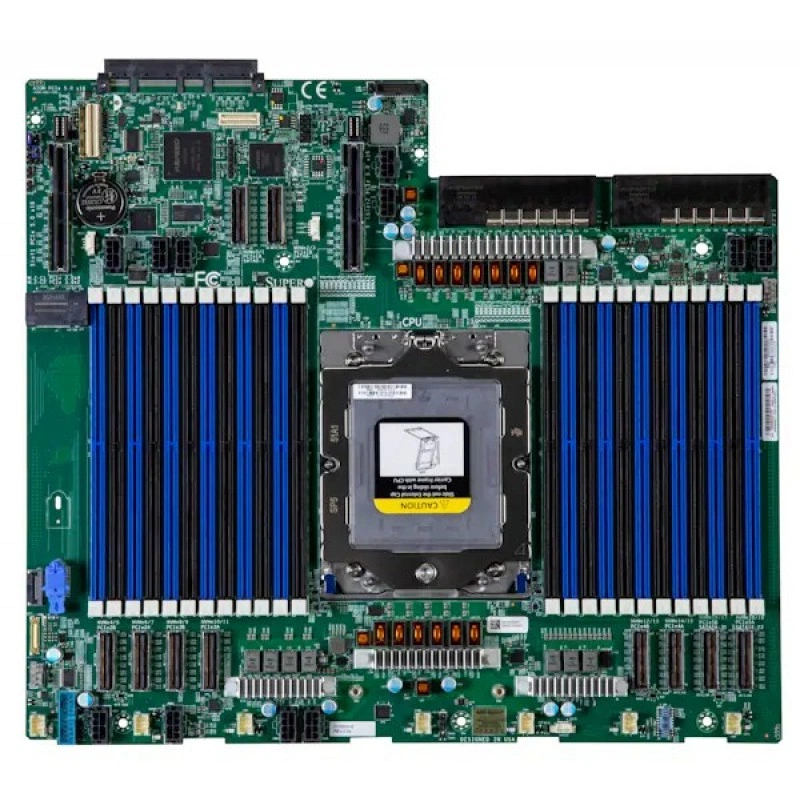

Материнская плата Supermicro H13SSH-⁠E ( For A+ Server Only ) MBD-⁠H13SSH-⁠E

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SSH-E

Материнская плата Supermicro MBD-H13SSH-E предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель H13SSH-E. Поддерживаемая процессорная конфигурация: Один процессор(ы); AMD EPYC 9004/9005 серии; (* AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).

Формат платы — Проприетарный. Её габариты составляют 13" x 11" (33.02cm x 27.94cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти). Сетевые контроллеры и подключение: 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на H13SSH-E сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Один процессор(ы); AMD EPYC 9004/9005 серии; (* AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).
  • Форм-фактор и габариты: Проприетарный; 13" x 11" (33.02cm x 27.94cm).
  • Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти).
  • Сеть: 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC).
  • M.2: 1 M.2 PCIe 3.0 x4 слот (M-key 22110(default)); 1 M.2 PCIe 3.0 x2 слот (M-key 22110(default)).
  • USB: 2 USB 3.0 Type-A порт(ы) (сзади); 4 USB 3.0 портов (2 сзади через Райзер + 2 через внутреннюю колодку).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 6-pin разъёмы вентиляторов (До 7 вентиляторов).
  • Системная логика: Система на кристалле SoC.
  • Видео: 1 Aspeed AST2600 BMC порт(ы).

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H13SSH-E подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один процессор(ы); AMD EPYC 9004/9005 серии; (* AMD EPYC 9005 серии поддержка требует ревизии платы 2.x). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SSH-EОдин процессор(ы); AMD EPYC 9004/9005 серии; (* AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)
H13SSH1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 1R RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 2R RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
H13SST-G1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)
H13SSL-NAMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H13SSH-E. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H13SSH-E

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии)
Ёмкость и слоты памяти
Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти)
Количество разъёмов DIMM
24

Процессорная подсистема

Количество ядер
До 160C/320T
Поддерживаемые процессоры
Один процессор(ы); AMD EPYC 9004/9005 серии; (* AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Aspeed AST2600 BMC порт(ы)
Порты USB
2 USB 3.0 Type-A порт(ы) (сзади); 4 USB 3.0 портов (2 сзади через Райзер + 2 через внутреннюю колодку)
Сетевые порты
1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)

Конструкция и условия эксплуатации

Габариты
13" x 11" (33.02cm x 27.94cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
1 M.2 PCIe 3.0 x4 слот (M-key 22110(default)); 1 M.2 PCIe 3.0 x2 слот (M-key 22110(default))

Питание и охлаждение

Вентиляторы и охлаждение
7x 6-pin разъёмы вентиляторов (До 7 вентиляторов)
Дополнительные функции
10 MCIO (PCIe 5.0 x8) порт(ы)
Контроль напряжений
+12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,Температура CPU,Защита CPU при перегреве
Светодиодные индикаторы
Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы; UID/удалённый UID LED
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Управление включением после восстановления питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
