Артикул: MBD-H13SSF

Наличие уточняйте

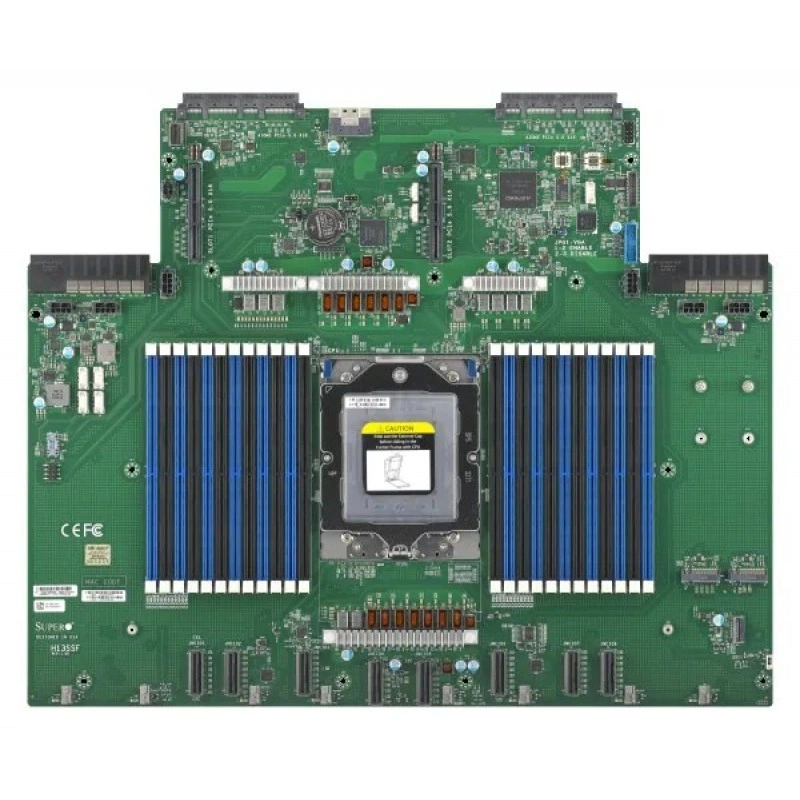

Материнская плата Supermicro H13SSF ( For A+ Server Only ) MBD-⁠H13SSF

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SSF

Supermicro MBD-H13SSF используют как основу серверов и специализированных вычислительных узлов. Модель H13SSF определяет совместимость вычислительной части, памяти и расширения. Процессоры: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).

Формат платы — Проприетарный. Её габариты составляют 17" x 13.63" (43.18cm x 34.62cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти). Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность H13SSF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).
  • Форм-фактор и габариты: Проприетарный; 17" x 13.63" (43.18cm x 34.62cm).
  • Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти).
  • SATA: SATA (6Gbps) через Asmedia ASM1061; SlimSAS Внутренний порт(ы); 2 SATA3 через SlimSAS разъём.
  • M.2: 1 M.2 PCIe 3.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 3.0 x2 слот (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x16 Right Райзер слот; 1 PCIe 5.0 x16 Left Райзер слот; 2 PCIe 5.0 x16 AIOM Networking слоты.
  • USB: 2 USB 2.0 Type-A порт(ы) (сзади); 2 USB 2.0 Type-A порт(ы) (front); 2 USB 3.0 Type-A порт(ы) (сзади); 2 USB 3.0 Type-A порт(ы) (Front); 2 USB 3.0 from сзади IO+ 2 USB3.0 через внутреннюю колодку.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H13SSF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SSF1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти)
H13SSW1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9004 серии, MB R1.x); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.0); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
H13SSH1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 1R RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 2R RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
H13SST-G1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H13SSF. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H13SSF

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии)
Ёмкость и слоты памяти
Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти)
Ёмкость модулей DIMM
RDIMM:16GB, 32GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
24

Процессорная подсистема

Количество ядер
До 160C/320T
Поддерживаемые процессоры
1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)
Сокет процессора
SP5
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Aspeed AST2600 BMC порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x16 Right Райзер слот; 1 PCIe 5.0 x16 Left Райзер слот; 2 PCIe 5.0 x16 AIOM Networking слоты
Порты USB
2 USB 2.0 Type-A порт(ы) (сзади); 2 USB 2.0 Type-A порт(ы) (front); 2 USB 3.0 Type-A порт(ы) (сзади); 2 USB 3.0 Type-A порт(ы) (Front); 2 USB 3.0 from сзади IO+ 2 USB3.0 через внутреннюю колодку
Последовательные порты
1 COM порт(ы) (сзади)

Комплектация и совместимость

Условия и ограничения
поддержка До 400W TDP CPUs

Конструкция и условия эксплуатации

Габариты
17" x 13.63" (43.18cm x 34.62cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
SATA (6Gbps) через Asmedia ASM1061; SlimSAS Внутренний порт(ы); 2 SATA3 через SlimSAS разъём
Разъёмы M.2
1 M.2 PCIe 3.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 3.0 x2 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов)
Дополнительные функции
1 SlimSAS (x4) порт(ы); 1 SMBus/I2C колодка порт(ы); 8 MCIO (PCIe 5.0 x8) порт(ы); 2 AIOM порт(ы); 8 Системный вентилятор порт(ы); Контроль вскрытия корпуса; RoT
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве
Контроль температуры
Поддержка до monitor Supermicro AOC temperatures from IPMI или SD 5
Светодиодные индикаторы
Индикатор активности BMC/IPMI; HDD activity LED; LAN activity LED; Power failed LED; Индикатор питания; UID/удалённый UID LED
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
