Артикул: MBD-H13SSW
Наличие уточняйте

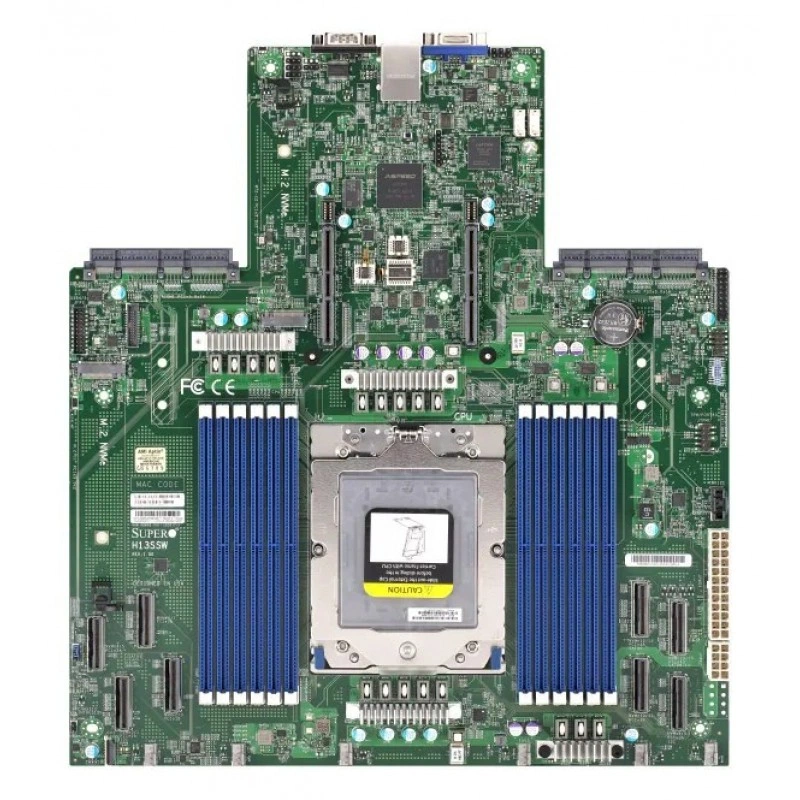

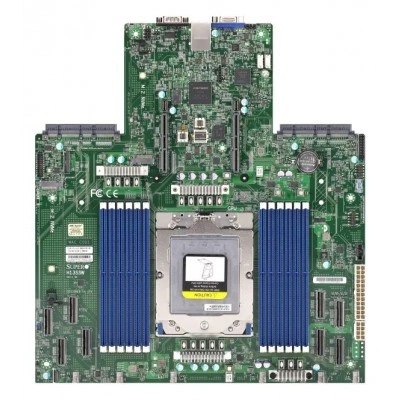

Материнская плата Supermicro H13SSW ( For A+ Server Only ) MBD-H13SSW
Цена последней отгрузки со склада:
11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-H13SSW
Supermicro MBD-H13SSW — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель H13SSW. Процессорная платформа: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).
Формат платы — Проприетарный. Её габариты составляют 12.29" x 13.4" (31.22cm x 34.04cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.
Память и её ёмкость: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9004 серии, MB R1.x); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.0); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти). Сетевые контроллеры и подключение: 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.
Функциональные возможности
Функциональность H13SSW проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).
- Форм-фактор и габариты: Проприетарный; 12.29" x 13.4" (31.22cm x 34.04cm).
- Оперативная память: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9004 серии, MB R1.x); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.0); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти).
- Сеть: 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы).
- SATA: SATA (6Gbps) через SoC; 16 SATA3 Hybrid через 2 PCIe 5.0 x8 MCIO.
- M.2: 2 M.2 PCIe 3.0 x2 слоты (M-key 2280/22110).
- USB: 2 USB 3.0 Type-A порт(ы) (сзади); 2 USB 2.0 Type-A порт(ы) (колодка); 2 USB 3.0 from сзади I/O + 2 USB2.0 через внутреннюю колодку.
- Управление: ASPEED AST2600 BMC.
- Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
- Видео: 1 VGA порт(ы); 1 Aspeed AST2600 BMC порт(ы).
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро H13SSW подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9004 серии, MB R1.x); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.0); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| H13SSW | 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x) | Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9004 серии, MB R1.x); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.0); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) |
| H13SSH | 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x) | Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 1R RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 2R RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) |
| H13SSF | 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x) | Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти) |
| H13SVW-N | AMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP | 6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата H13SSW. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-H13SSW
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.1V
- Ёмкость и организация памяти
- Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9004 серии, MB R1.x); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM (AMD EPYC 9005 серии, MB R2.0)
- Ёмкость и слоты памяти
- Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти)
- Количество разъёмов DIMM
- 12
Процессорная подсистема
- Количество ядер
- До 160C/320T
- Поддерживаемые процессоры
- 1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)
- Сокет процессора
- SP5
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы); 1 Aspeed AST2600 BMC порт(ы)
- Порты USB
- 2 USB 3.0 Type-A порт(ы) (сзади); 2 USB 2.0 Type-A порт(ы) (колодка); 2 USB 3.0 from сзади I/O + 2 USB2.0 через внутреннюю колодку
- Последовательные порты
- 1 COM порт(ы)
- Сетевые порты
- 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
Комплектация и совместимость
- Условия и ограничения
- поддержка До 400W TDP CPUs
Конструкция и условия эксплуатации
- Габариты
- 12.29" x 13.4" (31.22cm x 34.04cm)
- Форм-фактор
- Проприетарный
Накопители
- Контроллер и порты SATA
- SATA (6Gbps) через SoC; 16 SATA3 Hybrid через 2 PCIe 5.0 x8 MCIO
- Разъёмы M.2
- 2 M.2 PCIe 3.0 x2 слоты (M-key 2280/22110)
Питание и охлаждение
- Вентиляторы и охлаждение
- 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
- Дополнительные функции
- 8 MCIO (PCIe 5.0 x8) порт(ы); 2 AIOM порт(ы); 6 Системный вентилятор порт(ы); RoT
- Контроль напряжений
- +12V,+3.3V,+5V,+5V дежурное питание,1.8V дежурное питание,3.3V дежурное питание,Разъём датчика вскрытия корпуса,VBAT
- Светодиодные индикаторы
- Индикатор активности BMC/IPMI; UID/удалённый UID LED
- Управление питанием
- Управление питанием ACPI; Управление включением после восстановления питания
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Подключение TPM
- 1 TPM 2.0 колодка
- Программное обеспечение управления
- SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
- Тип BIOS
- AMI 32MB SPI Flash EEPROM
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Функции BIOS
- ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
