Артикул: MBD-X11DPU-XLL

Наличие уточняйте

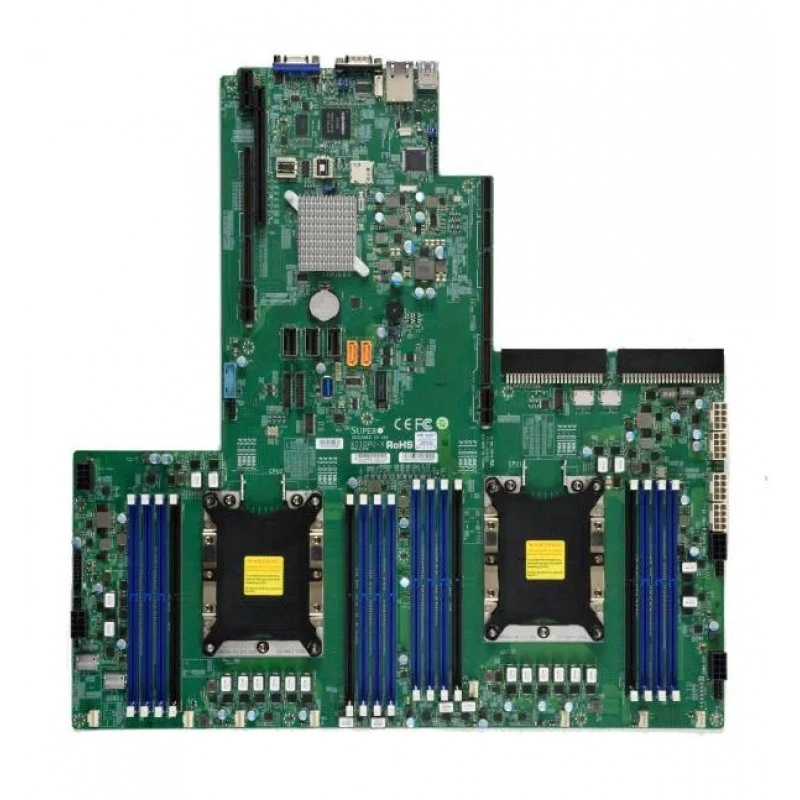

Материнская плата Supermicro X11DPU-⁠XLL ( For SuperServer Only ) MBD-⁠X11DPU-⁠XLL

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPU-XLL

Supermicro MBD-X11DPU-XLL объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X11DPU-XLL. Вычислительная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.

Формат платы — Проприетарный Ultra. Её габариты составляют 17" x 16.8" (43.18cm x 42.67cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Networking options provided через Ultra Райзер. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность X11DPU-XLL проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный Ultra; 17" x 16.8" (43.18cm x 42.67cm).
  • Оперативная память: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Networking options provided через Ultra Райзер.
  • SATA: Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 14 SATA3 (6Gbps) порт(ы).
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x8 Center Right Райзер слот,; 1 PCIe 3.0 x40 Far Right Райзер слот.
  • Управление: ASPEED AST2500.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов.
  • Системная логика: Intel C621.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11DPU-XLL подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11DPU-XLL2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; Networking options provided через Ultra Райзер
X11DPU-V2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPT-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 140W TDP, Два UPI До 10.4 GT/s8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с 1GbE с Marvell 88E1512; 2 RJ45
X11DPD-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11DPU-XLL. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11DPU-XLL

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s
Ёмкость модулей DIMM
LRDIMM: 128GB; RDIMM: 64GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
Networking options provided через Ultra Райзер
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x8 Center Right Райзер слот,; 1 PCIe 3.0 x40 Far Right Райзер слот

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP; BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
17" x 16.8" (43.18cm x 42.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный Ultra

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 14 SATA3 (6Gbps) порт(ы)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов
Дополнительные функции
1 портов SuperDOM; UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, SDDC, Hyper-Speed Technology hardware acceleration
Контроль напряжений
Контроль напряжений CPU, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка до monitor Supermicro AOC temperatures from IPMI или SD 5; Управление температурным режимом для 8 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
