Артикул: MBD-X11DPU-V

Наличие уточняйте

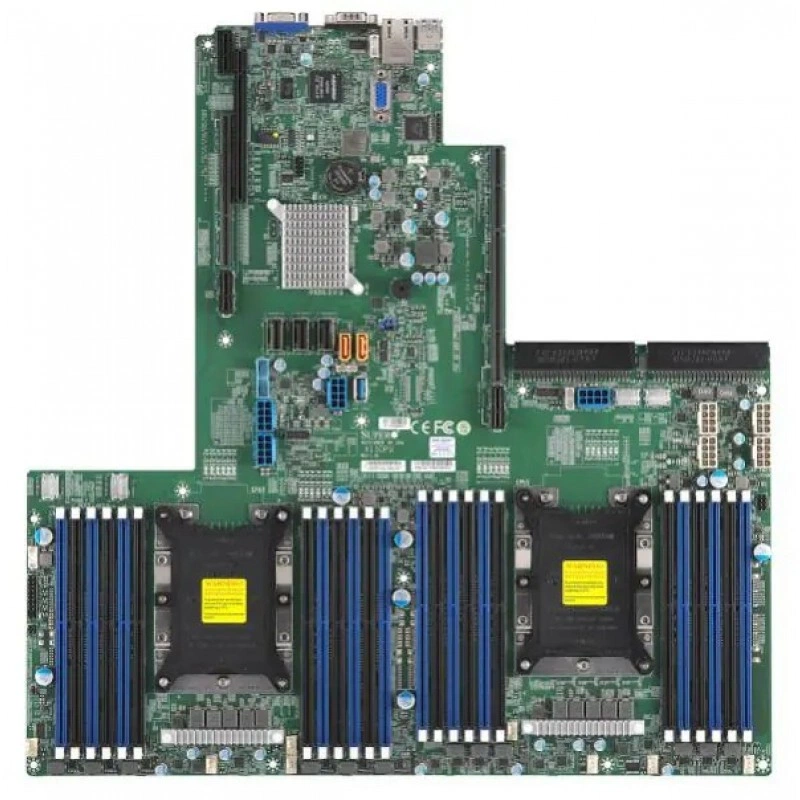

Материнская плата Supermicro X11DPU-⁠V ( For SuperServer Only ) MBD-⁠X11DPU-⁠V

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPU-V

Supermicro MBD-X11DPU-V используют как основу серверных конфигураций с несколькими процессорными узлами. Модель X11DPU-V определяет совместимость вычислительной части, памяти и расширения. Процессоры: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.

Формат платы — Проприетарный Ultra. Её габариты составляют 17" x 16.8" (43.18cm x 42.67cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Networking options provided через Ultra Райзер. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X11DPU-V — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2500; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный Ultra; 17" x 16.8" (43.18cm x 42.67cm).
  • Оперативная память: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только)..
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Networking options provided через Ultra Райзер.
  • SATA: Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 14 SATA3 (6Gbps) порт(ы).
  • PCIe: 1 PCIe 3.0 x32 Right Райзер слот,; 1 PCIe 3.0 x8 Right Райзер слот,; 1 PCIe 3.0 x40 Ultra Райзер слот.
  • Управление: ASPEED AST2500; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); Мониторинг состояния для регулировки оборотов; Разъёмы вентиляторов с PWM-управлением; 8 вентиляторов с контролем оборотов.
  • Системная логика: Intel C621.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DPU-V подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11DPU-V2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU-Z+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU-ZE+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; Networking options provided через Ultra Райзер

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11DPU-V. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11DPU-V

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
Ёмкость модулей DIMM
LRDIMM: 128GB; RDIMM: 128GB
Количество разъёмов DIMM
24
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
2 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
Networking options provided через Ultra Райзер
Слоты PCIe
1 PCIe 3.0 x32 Right Райзер слот,; 1 PCIe 3.0 x8 Right Райзер слот,; 1 PCIe 3.0 x40 Ultra Райзер слот

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
17" x 16.8" (43.18cm x 42.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный Ultra

Накопители

SATA DOM
2 Super DOM (Disk on Module) порт с build power
Контроллер и порты SATA
Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 14 SATA3 (6Gbps) порт(ы)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); Мониторинг состояния для регулировки оборотов; Разъёмы вентиляторов с PWM-управлением; 8 вентиляторов с контролем оборотов
Дополнительные функции
RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Контроль вскрытия корпуса, SDDC, 4x 8-pin GPU power разъёмы
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, HT, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 8 -fan состояние, 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Управление температурным режимом для 8 разъёмы вентиляторов
Управление питанием
Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка & Chip both
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка, IPMICFG, IPMIView для Linux/Windows, SMCIPMITool, SSM, SUM, SPM
Тип BIOS
32MB AMI SPI Flash ROM
Удалённое управление IPMI
ASPEED AST2500; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0
