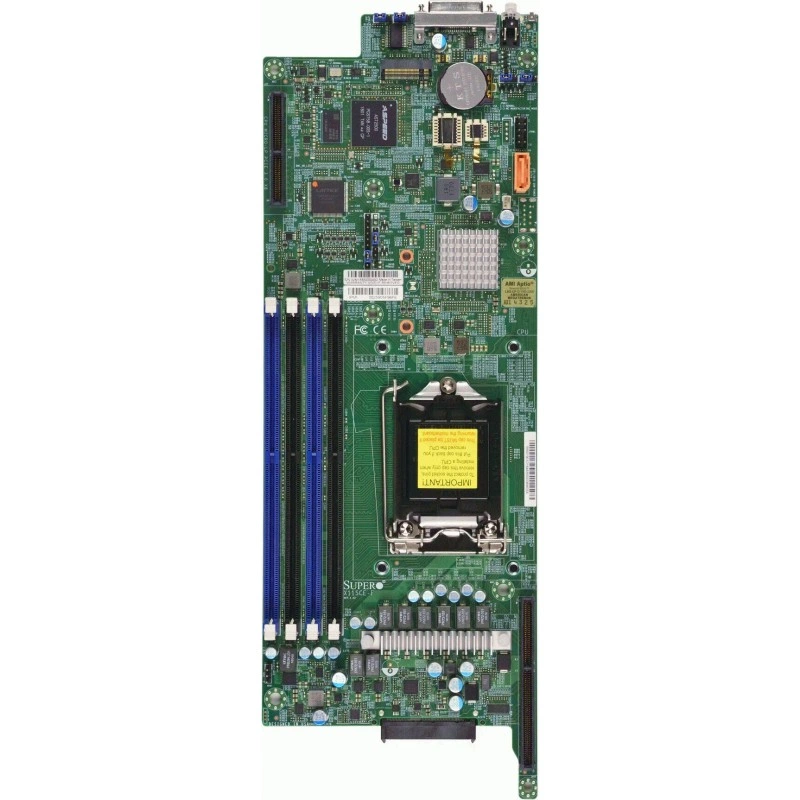

Материнская плата Supermicro X11SCE-F ( For SuperServer Only ) MBD-X11SCE-F

Основная информация о материнской плате Supermicro MBD-X11SCE-F

Supermicro MBD-X11SCE-F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X11SCE-F. Вычислительная платформа: Intel Celeron, Intel Pentium, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th поколения Intel Core i3 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP.

Формат платы — Проприетарный. Её габариты составляют 4.6" x 11.7" (11.68cm x 29.72cm). Системная логика: Intel C246. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; 128GB небуферизованная ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 DIMM слот. Сетевые контроллеры и подключение: 1 LAN с Realtek RTL8211E PHY (выделенный IPMI), через Backplane; 1 RJ45. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X11SCE-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; HDD Fail detection через IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Celeron, Intel Pentium, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th поколения Intel Core i3 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP.
• Форм-фактор и габариты: Проприетарный; 4.6" x 11.7" (11.68cm x 29.72cm).
• Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 DIMM слот.
• Сеть: 1 LAN с Realtek RTL8211E PHY (выделенный IPMI), через Backplane; 1 RJ45.
• SATA: Intel C246 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA 3.0 (RAID 0, 1, 5, 10) или 2 U.2 NVMe drives.
• M.2: Интерфейс M.2: 11 SATA/PCIe 3.0 x4; Формат: 2242/2280/22110; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x8 (Micro Low Profile).
• USB: USB 2.0 через KVM разъём; 1 VGA, 2 USB 2.0, 1 COM через KVM dongle.
• Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; HDD Fail detection через IPMI.
• Охлаждение: Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SCE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel Xeon E-2100 процессор, Intel Xeon E-2200 процессор, 8th поколения Intel Core i3 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC UDIMM, DDR4-2666MT/s; До 128GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 DIMM слот. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SCE-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
