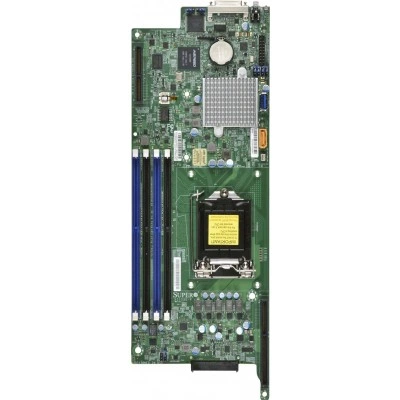

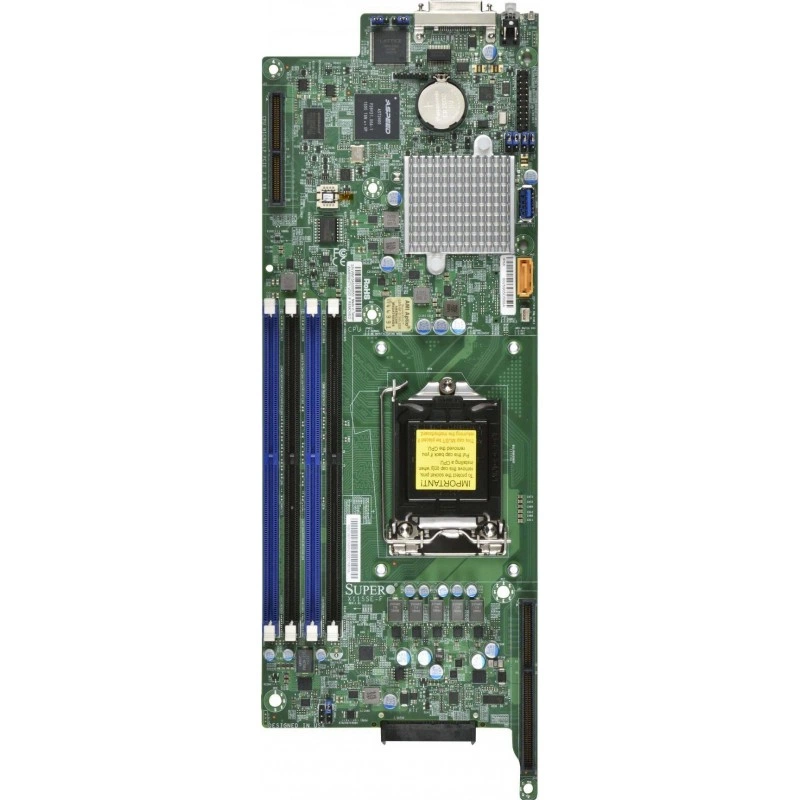

Материнская плата Supermicro X11SSE-F ( For SuperServer Only ) MBD-X11SSE-F

Основная информация о материнской плате Supermicro MBD-X11SSE-F

Supermicro MBD-X11SSE-F используют как основу серверов и специализированных вычислительных узлов. Модель X11SSE-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 7-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP.

Формат платы — Проприетарный. Её габариты составляют 4.6" x 11.7" (11.68cm x 29.72cm). Системная логика: Intel C236. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2400/2133/1866 MT/s SDRAM 72/64-bit, 288-pin позолоченные DIMMs2133/1866/1600MHz SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X11SSE-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 7-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP.
• Форм-фактор и габариты: Проприетарный; 4.6" x 11.7" (11.68cm x 29.72cm).
• Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
• Тип и режимы памяти: 2400/2133/1866 MT/s SDRAM 72/64-bit, 288-pin позолоченные DIMMs2133/1866/1600MHz SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
• SATA: Intel C236 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10.
• PCIe: 1 PCIe 3.0 x8 (Micro Low Profile).
• USB: 1 USB 3.0 (Type A), 2 USB 2.0 (сзади).
• Охлаждение: Системное управление.
• Системная логика: Intel C236.
• Видео: 1 ASPEED AST2400 BMC порт(ы); 1 VGA порт(ы).

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SSE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 7-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866 MT/s SDRAM 72/64-bit, 288-pin позолоченные DIMMs2133/1866/1600MHz SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SSE-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
