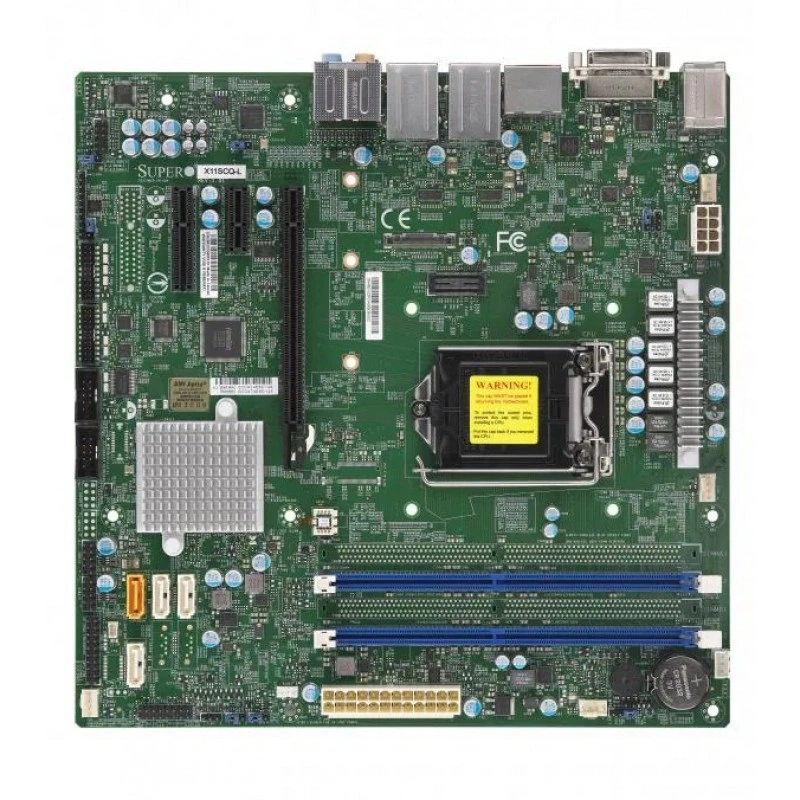

Материнская плата Supermicro X11SCQ-L MBD-X11SCQ-L

Основная информация о материнской плате Supermicro MBD-X11SCQ-L

Материнская плата Supermicro MBD-X11SCQ-L предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X11SCQ-L. Поддерживаемая процессорная конфигурация: 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP.

Формат платы — uATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel H310. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X11SCQ-L сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP.
• Форм-фактор и габариты: uATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM.
• Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
• SATA: Intel H310 контроллер для 4 SATA3 (6 Gbps) портов.
• PCIe: 1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 1 PCIe 2.0 x1.
• USB: 4 USB 3.1 Gen1 порт(ы) (2 сзади type C; 2 сзади type A); 6 USB 2.0 порт(ы) (4 через внутреннюю колодку; 2 сзади).
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Регулировка оборотов вентиляторов; 4 вентиляторов с контролем оборотов.
• Системная логика: Intel H310.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SCQ-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM; 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-731i-300B, CSE-732D2-500B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SCQ-L. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
