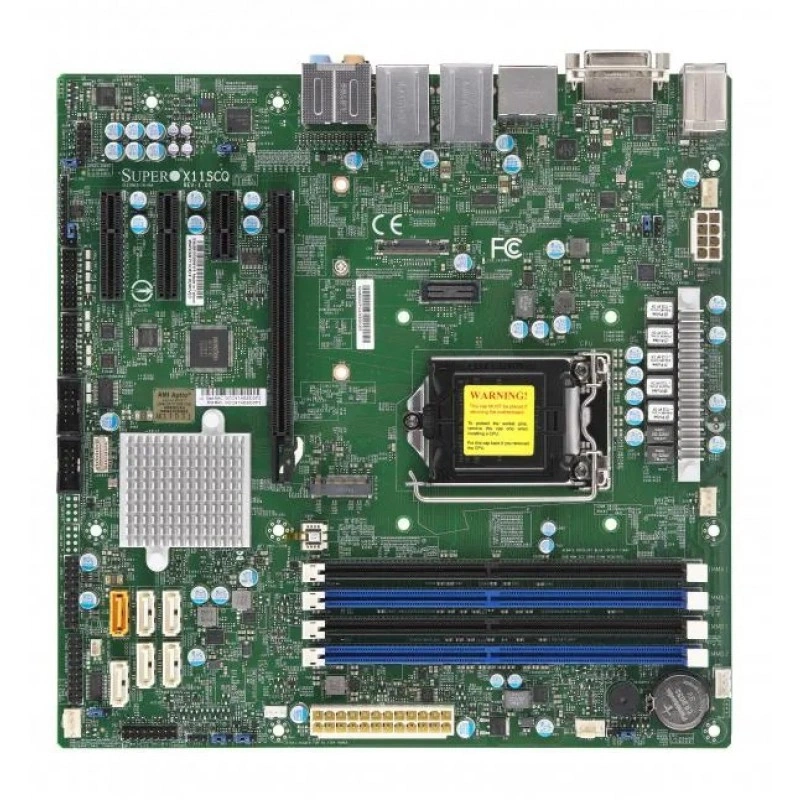

Материнская плата Supermicro X11SCQ MBD-X11SCQ

Основная информация о материнской плате Supermicro MBD-X11SCQ

Материнская плата Supermicro MBD-X11SCQ предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X11SCQ. Поддерживаемая процессорная конфигурация: 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP.

Формат платы — uATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel Q370. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 64GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 64GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X11SCQ — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP.
• Форм-фактор и габариты: uATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 64GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM.
• Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
• SATA: Intel Q370 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2280/22110; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x16,; 1 PCIe 3.0 x1,; 2 PCIe 3.0 x4.
• USB: 6 USB 2.0 порт(ы) (4 через внутреннюю колодку; 2 сзади); 10 USB 3.2 Gen2 порт(ы) (2 через внутреннюю колодку; 2 сзади type A; 4 сзади; 2 сзади type C).
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SCQ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 64GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 2666/2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-731i-300B, CSE-732D2-500B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
