Артикул: MBD-X11SPH-nCTF

Наличие уточняйте

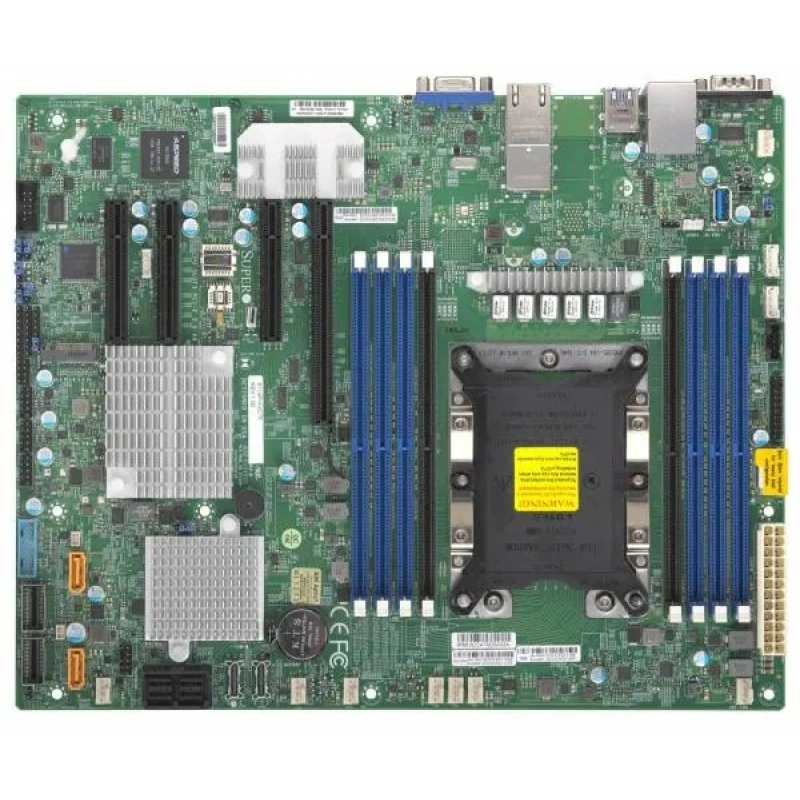

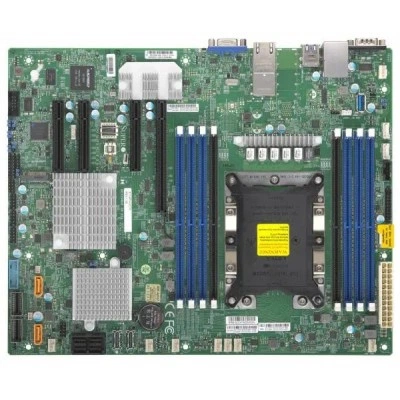

Материнская плата Supermicro X11SPH-⁠nCTF MBD-⁠X11SPH-⁠nCTF

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SPH-nCTF

Supermicro MBD-X11SPH-nCTF — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X11SPH-nCTF. Процессорная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.48cm x 24.38cm). Системная логика: Intel C622. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов; 2 10GbE LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X11SPH-nCTF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов; 2 10GbE LAN портов.
  • SATA: Broadcom 3008 SW контроллер для 8 SAS3 (12 Gbps) портов; RAID 0,1,10; Intel C622 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы); 10 SATA3 (6Gbps) через C622.
  • SAS: 8 SAS порт(ы).
  • M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16 (x16 или x8),; 1 PCIe 3.0 x8 (x0 или x8),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 5 USB 3.0 (2 сзади, 1 Type-A, 2 через внутреннюю колодку), 8 USB 2.0 (2 сзади, 6 через внутренние колодки).

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SPH-nCTF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-LA26E1C4-R609LP, CSE-825MBTQC-R802LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SPH-nCTF2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов; 2 10GbE LAN портов
X11SPH-nCTPF2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с 10G SFP+ с Intel X722 + Inphi CS4227; 2 SFP+
X11SSH-CTFIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; Два 10GBase-T LAN с Intel X550
X11SPW-CTF2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SPH-nCTF. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11SPH-nCTF

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM
Ёмкость модулей DIMM
LRDIMM: 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
Количество разъёмов DIMM
8
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C622
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 5 USB 3.0 (2 сзади, 1 Type-A, 2 через внутреннюю колодку), 8 USB 2.0 (2 сзади, 6 через внутренние колодки)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с 10GBase-T с Intel X722 + X557; 2 10GbE LAN портов
Сетевые порты
2 RJ45 10GBase-T портов
Слоты PCIe
1 PCIe 3.0 x16 (x16 или x8),; 1 PCIe 3.0 x8 (x0 или x8),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SAS
8 SAS порт(ы)
Контроллер и порты SATA
Broadcom 3008 SW контроллер для 8 SAS3 (12 Gbps) портов; RAID 0,1,10; Intel C622 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы); 10 SATA3 (6Gbps) через C622
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL; UID; RoHS; Управление включением после восстановления питания; Управление питанием ACPI
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 8 -fan состояние
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.0; Пробуждение по RTC; SMBIOS 3.0 или новее
