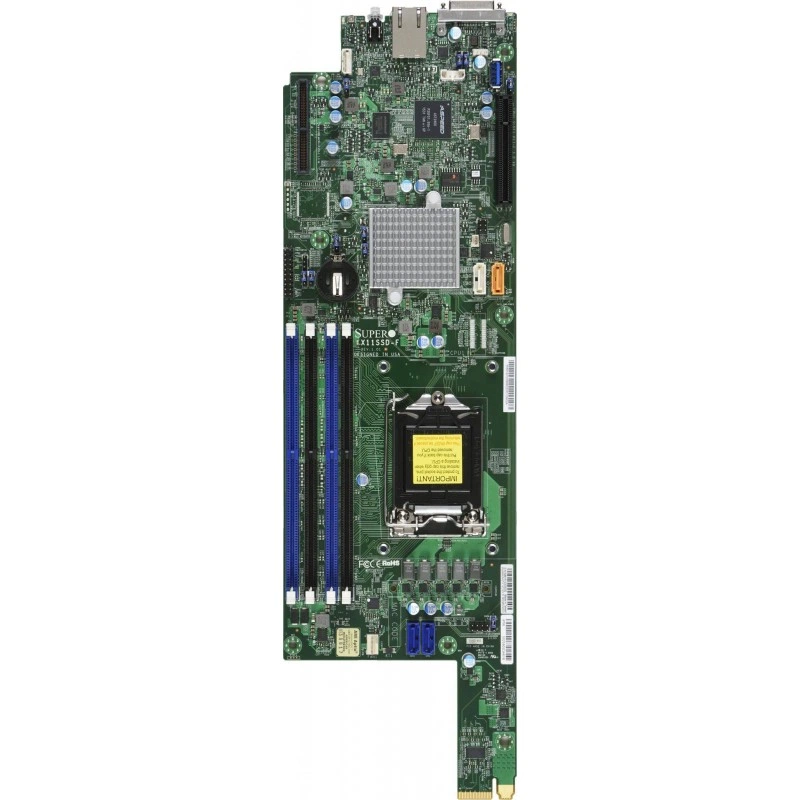

Материнская плата Supermicro X11SSD-F ( For SuperServer Only ) MBD-X11SSD-F

Основная информация о материнской плате Supermicro MBD-X11SSD-F

Supermicro MBD-X11SSD-F используют как основу серверов и специализированных вычислительных узлов. Модель X11SSD-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 145W TDP.

Формат платы — Проприетарный. Её габариты составляют 4.75" x 16" (12.07cm x 40.64cm). Системная логика: Intel C236. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2400/2133/1866 MT/s SDRAM 72/64-bit, 288-pin DIMM с позолоченными контактами. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X11SSD-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: 1 Выделенная LAN IPMI порт. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 145W TDP.
• Форм-фактор и габариты: Проприетарный; 4.75" x 16" (12.07cm x 40.64cm).
• Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM.
• Тип и режимы памяти: 2400/2133/1866 MT/s SDRAM 72/64-bit, 288-pin DIMM с позолоченными контактами.
• SATA: Intel C236 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10.
• PCIe: 1 PCIe 3.0 x8 (Micro Low Profile) или 1 PCIe 3.0 x4 (в физическом слоте x8).
• USB: 3 USB 3.0 (2 через внутреннюю колодку, 1 Type A).
• Управление: 1 Выделенная LAN IPMI порт.
• Охлаждение: Системное управление.
• Системная логика: Intel C236.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSD-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 145W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 2400/2133/1866 MT/s SDRAM 72/64-bit, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SSD-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
