Артикул: MBD-X11SSW-F

Наличие уточняйте

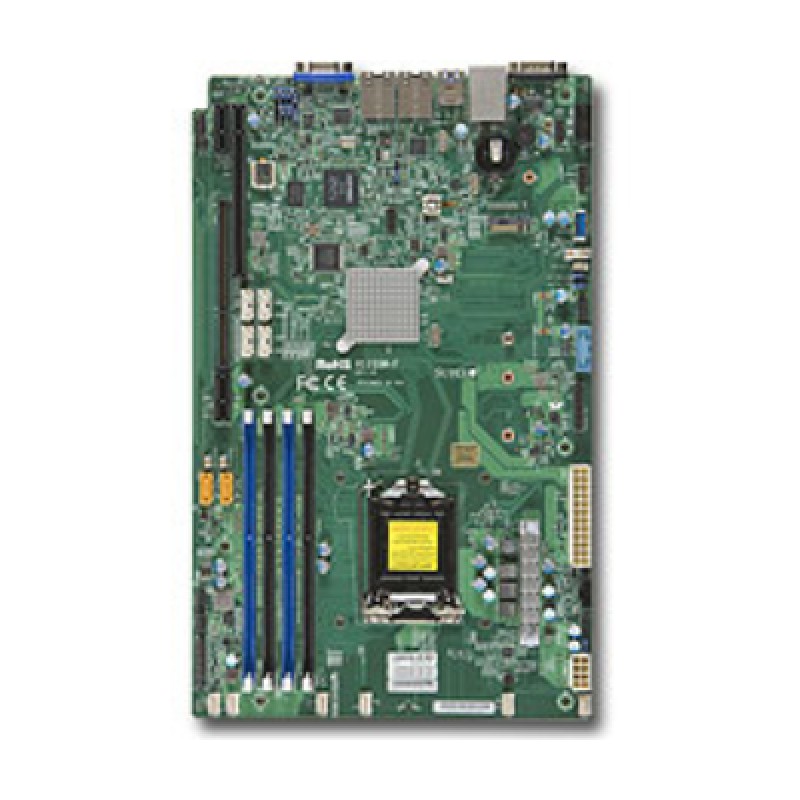

Материнская плата Supermicro MBD-⁠X11SSW-⁠F

Цена последней отгрузки со склада:

22 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SSW-F

Материнская плата Supermicro MBD-X11SSW-F предназначена для серверных и рабочестанционных конфигураций, где требуется однопроцессорная платформа с поддержкой набора функций для подключения накопителей, сетевых интерфейсов и удаленного управления. Модель использует чипсет Intel C236 PCH, рассчитана на установку одного процессора и оснащена шестью портами SATA3, двумя гигабитными сетевыми интерфейсами LAN и отдельным выделенным портом IPMI LAN для администрирования. Такое сочетание возможностей делает плату удобной основой для компактных серверов, специализированных рабочих узлов и систем, в которых важны встроенные сетевые подключения и средства удаленного контроля.

Плата относится к линейке Supermicro и поддерживает WIO-исполнение, что важно при подборе совместимого корпуса и компоновке системы. Наличие dedicated IPMI LAN позволяет выносить функции управления в отдельный канал, а два порта GbE LAN обеспечивают базовую сетевую связность без необходимости сразу добавлять отдельную сетевую карту. Шесть SATA3-портов дают возможность собрать подсистему хранения на нескольких накопителях, сохраняя компактность платформы и удобство обслуживания.

Модель MBD-X11SSW-F подходит для построения серверов, где требуется сочетание одного процессора, интегрированных сетевых возможностей и набора разъемов для хранения данных. Плата может использоваться как основа для систем общего назначения, сетевых узлов, файловых серверов и других конфигураций, которым важны предсказуемая серверная архитектура, наличие IPMI и поддержка дисковой подсистемы SATA3. Формат WIO и серверная ориентация помогают выбирать совместимое шасси и собирать конфигурацию без лишних переходников и усложнения компоновки.

Функциональные возможности

Функциональность X11SSW-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2400 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP.
  • Форм-фактор и габариты: Проприетарный; 8" x 13" (20.32cm x 33.02cm).
  • Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s.
  • Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT.
  • SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2260, 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16 Left Райзер слот,; 1 PCIe 3.0 x4 (в физическом слоте x16).
  • Управление: ASPEED AST2400 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSW-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC116AC2-R706WB, SC815TQC-R504WB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SSW-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SSW-TFIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel X540 10GBase-T Ethernet-контроллер; 2 RJ45 10GBase-T портов
X11SSW-4TFIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 4 LAN с Intel X540 10GBase-T Ethernet-контроллер; 4 RJ45 10GBase-T портов
X11SSZ-FIntel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии, Intel Xeon процессор E3-1200 v5 серии, Intel Xeon процессор E3-1200 v6; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSW-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11SSW-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB
Количество разъёмов DIMM
4
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP
Сокет процессора
LGA-1151
Тепловой пакет CPU
До 80W
Чипсет
Intel C236
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2400 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210-AT
Слоты PCIe
1 PCIe 3.0 x16 Left Райзер слот,; 1 PCIe 3.0 x4 (в физическом слоте x16)

Комплектация и совместимость

Условия и ограничения
BIOS версия 2.0 или новее is требуется до Поддержка 7-го поколения Intel Core i3 процессоры и Intel Xeon процессор E3-1200 v6 серии

Конструкция и условия эксплуатации

Габариты
8" x 13" (20.32cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2260, 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL; M.2 NGFF разъём; Аппаратная защита CPU при перегреве; Управление включением после восстановления питания
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, NMI, SUM, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2400 BMC
Функции BIOS
ACPI 1.0 / 2.0 / 3.0 / 4.0; APM 1.2; DMI 2.3; Аппаратная защита BIOS; PCI 2.3; Plug and Play (PnP); SMBIOS 2.7.1; UEFI 2.3.1; Поддержка USB-клавиатуры

Отзывы о товаре

Данила Тарасов03.05.2026

5/5

Меняли плату в одном из рабочих серверов, старую уже решили не держать дальше. Здесь порадовало, что после старта не пришлось отдельно крутить настройки для дисков и сети. Сервер подняли вечером, утром уже был в строю.

Плюсы товара

Не пришлось трогать настройки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как понять, что встроенных сетевых интерфейсов платы (2 x GbE + отдельный IPMI LAN) достаточно для вашей схемы управления и доступа?

Плата имеет 2 порта GbE LAN и отдельный выделенный IPMI LAN для администрирования. Если вам нужны раздельные сети для данных и удаленного управления, выделенный IPMI канал как раз закрывает эту часть — остальное зависит от вашей архитектуры сети.

Какие ограничения по сборке возникают из-за того, что плата рассчитана на 1 процессор?

При конфигурации нужно закладывать однопроцессорный состав: плата поддерживает установку 1 процессора, поэтому для задач, где требуется многопроцессорная платформа, эта модель может не подойти.

Как оценить требования к подсистеме хранения, если вы планируете подключать диски через SATA3?

На плате предусмотрено 6 портов SATA3, поэтому подсистема хранения на базе этой платы ограничена количеством SATA-каналов. Если дисков больше или нужна другая схема интерфейса, потребуется отдельное решение.

Что проверить перед установкой платы в корпус, если плата заявлена как WIO?

Нужно выбирать совместимый корпус под WIO-исполнение, чтобы плата физически и конструктивно корректно разместилась в шасси. Иначе сборка может потребовать неподходящих переходников или стать невозможной по компоновке.

Почему при выборе этой платы важно учитывать сочетание Intel C236 PCH и встроенных сетевых возможностей?

Чипсет Intel C236 PCH формирует базовую платформу, а встроенные 2 x GbE LAN и отдельный IPMI LAN определяют, как вы подключите данные и удаленное администрирование. Для корректной архитектуры убедитесь, что выбранная модель платформы соответствует вашим требованиям к сетевой сегментации и управлению.
