Материнская плата Supermicro X11SSH-GF-1585 MBD-X11SSH-GF-1585

Основная информация о материнской плате Supermicro MBD-X11SSH-GF-1585

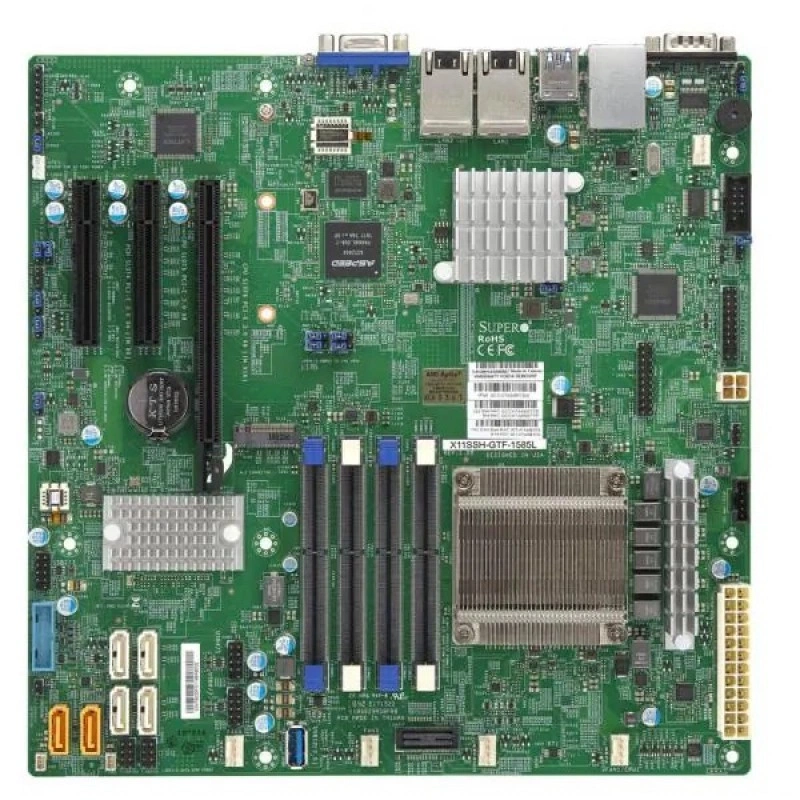

Supermicro MBD-X11SSH-GF-1585 — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X11SSH-GF-1585. Процессорная платформа: Intel Xeon процессор E3-1585 v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 65W TDP.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C236. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s. Поддерживаемый тип и режимы RAM: 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная. Сетевые контроллеры и подключение: 2 LAN с Intel i350 Gigabit Ethernet-контроллер. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X11SSH-GF-1585 задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0; ASPEED AST2400 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор E3-1585 v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 65W TDP.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s.
• Тип и режимы памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная.
• Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер.
• SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2242, 2280; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
• USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку).
• Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0; ASPEED AST2400 BMC.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SSH-GF-1585 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор E3-1585 v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 65W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s; 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MFAC2-R606CB, SC813MTQ-350CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSH-GF-1585. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
