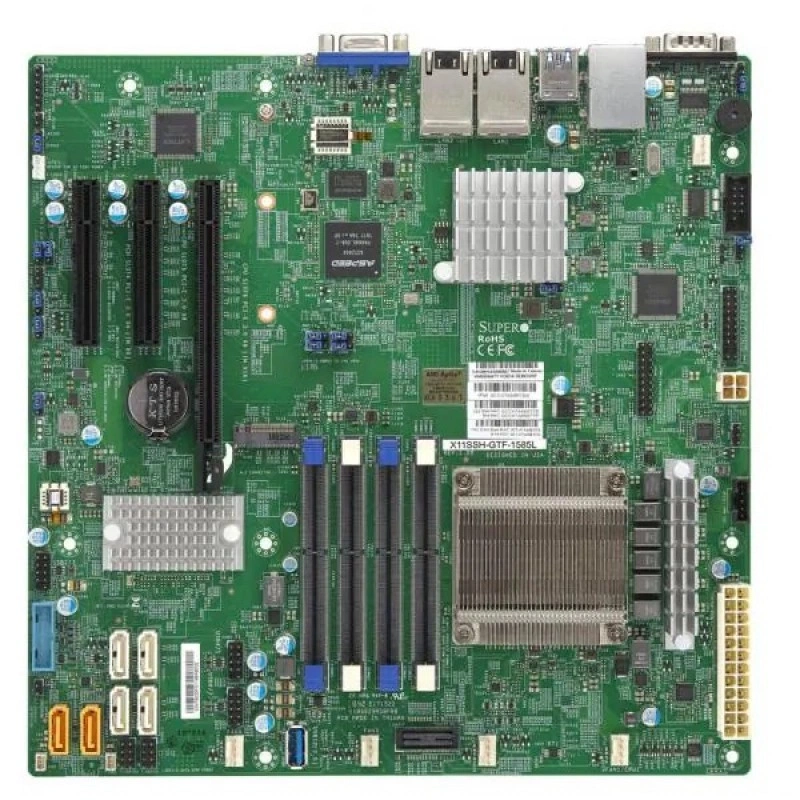

Материнская плата Supermicro X11SSH-GF-1585L MBD-X11SSH-GF-1585L

Основная информация о материнской плате Supermicro MBD-X11SSH-GF-1585L

Supermicro MBD-X11SSH-GF-1585L — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X11SSH-GF-1585L. Процессорная платформа: Intel Xeon процессор E3-1585L v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 45W TDP.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C236. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s. Поддерживаемый тип и режимы RAM: 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная. Сетевые контроллеры и подключение: 2 LAN с Intel i350 Gigabit Ethernet-контроллер. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X11SSH-GF-1585L проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0; ASPEED AST2400 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор E3-1585L v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 45W TDP.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s.
• Тип и режимы памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная.
• Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер.
• SATA: Intel C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 22110, 2242, 2280; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в физическом слоте x8).
• USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку).
• Управление: IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Поддержка Intelligent Platform Management Interface v.2.0; ASPEED AST2400 BMC.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSH-GF-1585L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор E3-1585L v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 45W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC SODIMM, DDR4-2133MT/s; 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MFAC2-R606CB, SC813MTQ-350CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSH-GF-1585L. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
