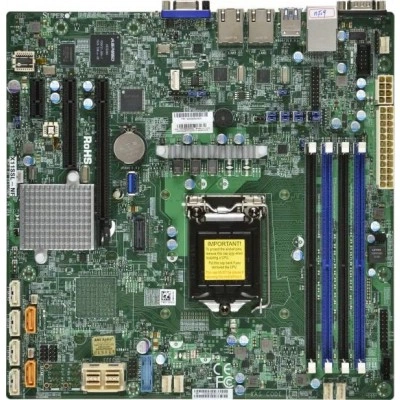

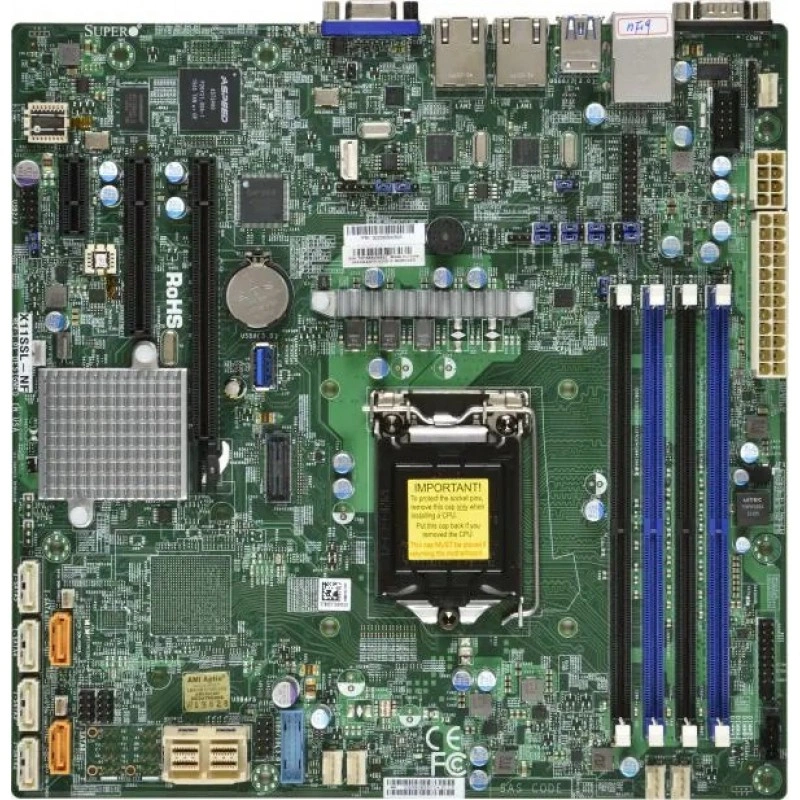

Материнская плата Supermicro X11SSL-nF MBD-X11SSL-nF

Основная информация о материнской плате Supermicro MBD-X11SSL-nF

Supermicro MBD-X11SSL-nF используют как основу серверов и специализированных вычислительных узлов. Модель X11SSL-nF определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C232. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I210-AT. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X11SSL-nF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2400 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
• Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT.
• SATA: Intel C232 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x4 (в физическом слоте x8),; 1 PCIe 3.0 x1.
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel C232.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SSL-nF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MTQ-350CB, CSE-113MFAC2-R606CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSL-nF. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
