Артикул: MBD-X12DPU-6

Наличие уточняйте

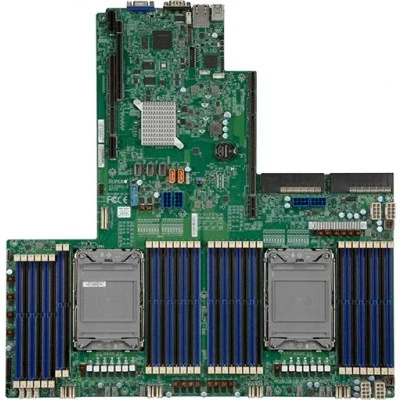

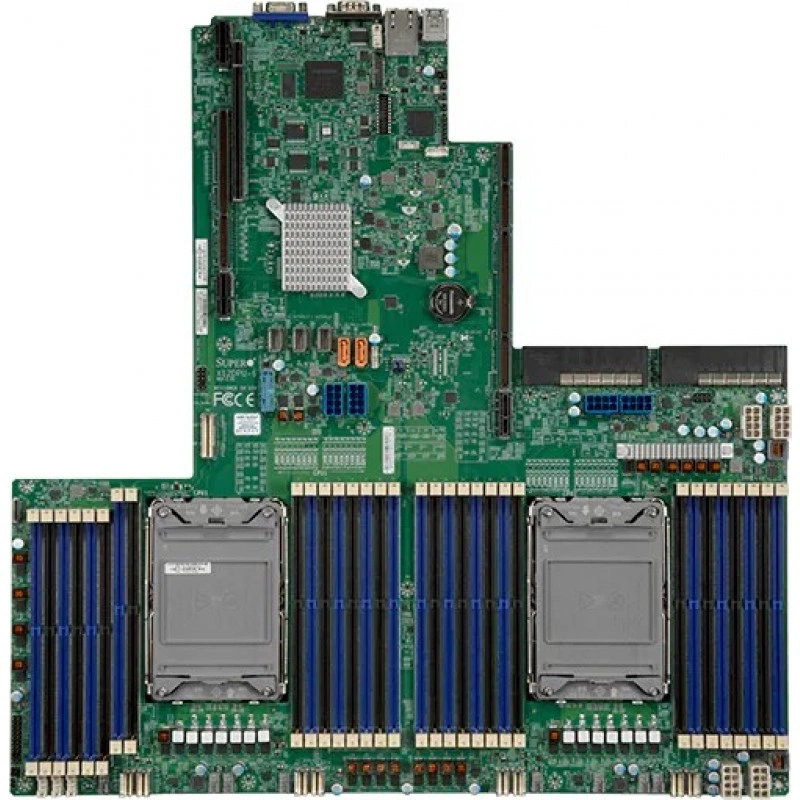

Материнская плата Supermicro X12DPU-⁠6 ( For SuperServer Only ) MBD-⁠X12DPU-⁠6

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12DPU-6

Supermicro MBD-X12DPU-6 используют как основу серверных конфигураций с несколькими процессорными узлами. Модель X12DPU-6 определяет совместимость вычислительной части, памяти и расширения. Процессоры: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.

Формат платы — Проприетарный. Её габариты составляют 17" x 16.8" (43.18cm x 42.67cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Networking options provided через Ultra Райзер. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача X12DPU-6 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
  • Форм-фактор и габариты: Проприетарный; 17" x 16.8" (43.18cm x 42.67cm).
  • Оперативная память: 32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Networking options provided через Ultra Райзер.
  • SATA: Intel C621A контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • PCIe: 1 PCIe 4.0 x16 Right Райзер слот,; 1 PCIe 4.0 x32 Right Райзер слот,; 1 PCIe 4.0 x40 Ultra Райзер слот.
  • USB: 4 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12DPU-6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12DPU-63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM; Networking options provided через Ultra Райзер
X12DPT-B63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s20 разъёмов DIMM; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 20 разъёмов DIMM; Один LAN, Networking options provided через AIOM module
X12DPL-i63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X12DPi-N63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12DPU-6. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12DPU-6

Оперативная память

Контроль ошибок памяти
Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
32
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Порты USB
4 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади)
Последовательные порты
1 COM порт(ы) (1 сзади)
Сетевые контроллеры
Networking options provided через Ultra Райзер
Слоты PCIe
1 PCIe 4.0 x16 Right Райзер слот,; 1 PCIe 4.0 x32 Right Райзер слот,; 1 PCIe 4.0 x40 Ultra Райзер слот

Конструкция и условия эксплуатации

Габариты
17" x 16.8" (43.18cm x 42.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel C621A контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Управление питанием ACPI, RoT, RoHS, Halogen Free
Контроль напряжений
Температура PCH, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +12V, Напряжения памяти, 8 -fan состояние, +1.8V PCH
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
