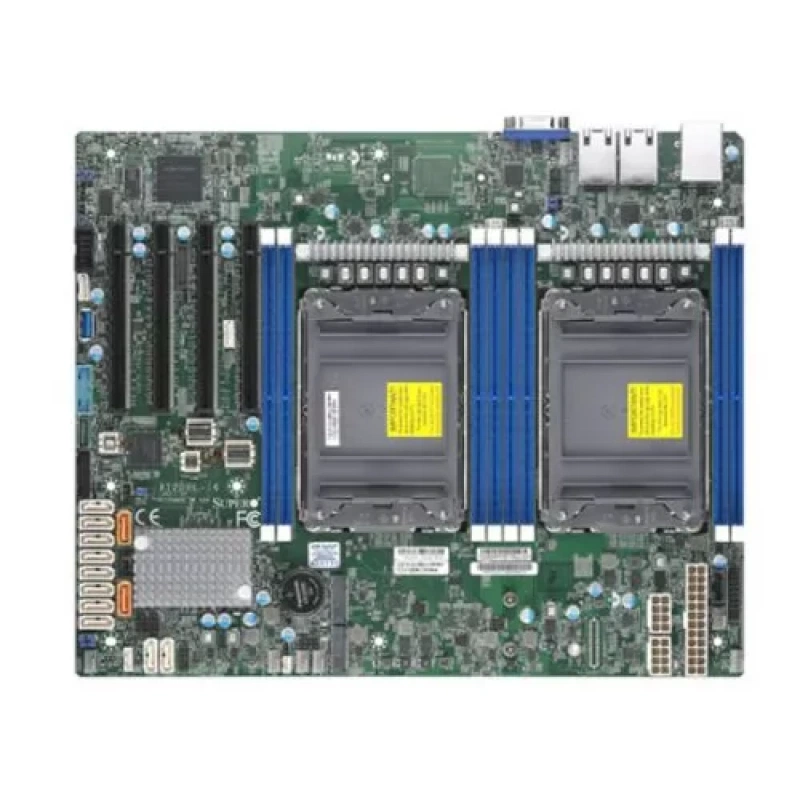

Материнская плата SUPERMICRO MBD-X12DPL-i6-B ATX (СУПЕРМИКРО)

Основная информация о материнской плате SUPERMICRO MBD-X12DPL-i6-B ATX

Материнская плата SUPERMICRO MBD-X12DPL-i6-B выполнена в форм-факторе ATX и предназначена для серверных систем на базе двух процессоров Intel Xeon с сокетом LGA 4189. Плата построена на чипсете Intel C621A и рассчитана на серверные конфигурации, где требуется поддержка большого объема оперативной памяти, нескольких накопителей SATA и расширения через PCI Express. Конструкция ориентирована на установку в совместимые корпуса и платформы Supermicro, где важны стабильная работа, развитая подсистема хранения и набор интерфейсов для серверного обслуживания.

Модель поддерживает 8 слотов DDR4 с частотой до 3200 МГц и максимальным объемом памяти 2048 ГБ. Для хранения данных предусмотрены 12 портов SATA 6G с поддержкой RAID и 2 разъема M.2. Слоты расширения включают 4 слота PCIe x16 и интерфейс PCI Express 4.0, что позволяет подключать дополнительные контроллеры и адаптеры. На задней панели расположены 2 сетевых порта RJ-45, а также разъемы USB 3.2, VGA и COM. Такая конфигурация подходит для задач, где важны производительность, сетевое подключение и организация нескольких накопителей в одном серверном узле.

Схема питания включает основной разъем 24 pin и два разъема питания процессора 8 + 8 pin. Для охлаждения предусмотрены 8 разъемов для корпусных вентиляторов с 4-pin подключением. Звуковой адаптер отсутствует, что соответствует серверной направленности платформы. Плата удобна для построения серверных систем, где используются два процессора Intel Xeon, серверная память DDR4 и несколько подсистем хранения данных.

Модель ориентирована на совместимые серверные корпуса и задачи, в которых требуется ATX-плата с двумя сокетами LGA 4189, расширенным набором SATA-портов и M.2-разъемов, а также двумя сетевыми интерфейсами для подключения к инфраструктуре. Конструкция и набор интерфейсов делают плату основой для серверных решений Supermicro в классе dual-socket.

Ключевые особенности MBD-X12DPL-i6-B

• Форм-фактор: ATX.
• Процессоры: 2 × Intel Xeon, сокет LGA 4189.
• Чипсет: Intel C621A.
• Память: 8 слотов DDR4, до 3200 МГц, до 2048 ГБ.
• Накопители: 12 SATA 6G RAID, 2 M.2.
• Слоты расширения: 4 PCIe x16, PCIe 4.0.
• Сетевые порты: 2 RJ-45.
• Питание: 24 pin, 8 + 8 pin CPU.
• Охлаждение: 8 разъемов для вентиляторов 4-pin.
• Аудио: звуковой адаптер отсутствует.

Технические параметры

• Форм-фактор: ATX.
• Для процессоров: Intel.
• Чипсет: Intel C621A.
• Версия PCI Express: 4.0.
• Слоты PCIe x16: 4.
• Количество сетевых портов RJ-45: 2.
• Разъемы для корпусных вентиляторов 4-pin: 8.

Оперативная память

• Тип памяти: DDR4.
• Количество слотов памяти: 8.
• Максимальная частота памяти: 3200 МГц.
• Максимальный объем памяти: 2048 ГБ.

Накопители и интерфейсы

• Разъемы M.2: 2.
• Порты SATA: 12.
• Интерфейсы на задней панели: USB 3.2, VGA, COM, RJ-45.

Питание

• Основной разъем питания: 24 pin.
• Питание процессора: 8 + 8 pin.

Применение

Плата применяется в серверных и высоконагруженных рабочих конфигурациях на базе двух процессоров Intel Xeon, где требуется сокет LGA 4189, память DDR4 RDIMM и расширенная подсистема хранения. Она подходит для построения систем с двумя M.2-накопителями, 12 портами SATA и дополнительными картами расширения через PCI Express.

Модель удобна для серверных задач, где важны два сетевых порта, стандартный ATX-корпус, подключение вентиляторов по 4-pin и отсутствие компонентов, не нужных в серверной среде. Плата может служить основой для совместимого серверного узла Supermicro в классе dual-socket.
