Артикул: MBD-X12QCH+

Наличие уточняйте

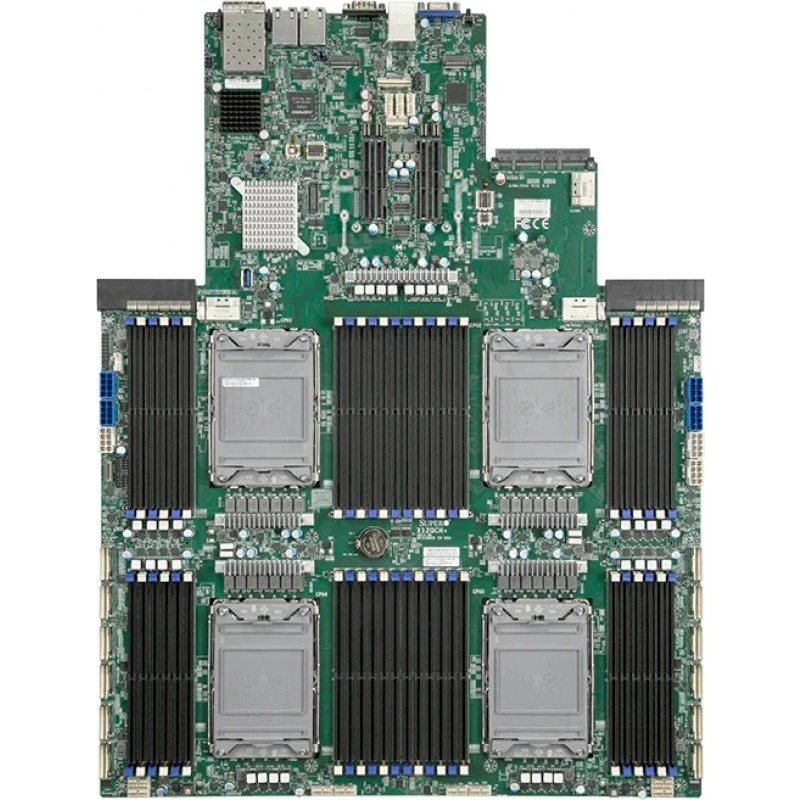

Материнская плата Supermicro X12QCH+ ( For SuperServer Only ) MBD-⁠X12QCH+

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12QCH+

Supermicro MBD-X12QCH+ используют как основу серверов и специализированных вычислительных узлов. Модель X12QCH+ определяет совместимость вычислительной части, памяти и расширения. Процессоры: 3rd поколения Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 250W TDP, 6 UPI До 10.4 GT/s.

Формат платы — Проприетарный. Её габариты составляют 17" x 21.9" (43.18cm x 55.63cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 48 разъёмов DIMM; До 12TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 12TB 3DS ECC RDIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Четыре LAN, 2x 10G BaseT с Intel X710-TM4; 2x 10G SFP+ с Intel X710-TM4,(опционально) AIOM До 100G QSFP 28; 4. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X12QCH+ проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 250W TDP, 6 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный; 17" x 21.9" (43.18cm x 55.63cm).
  • Оперативная память: 48 разъёмов DIMM; До 12TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 12TB 3DS ECC RDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Четыре LAN, 2x 10G BaseT с Intel X710-TM4; 2x 10G SFP+ с Intel X710-TM4,(опционально) AIOM До 100G QSFP 28; 4.
  • SATA: Intel C621A контроллер для 12 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 12 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот AIOM, Райзер card PN: RSC-D2-668G4,; 1 PCIe 3.0 x32 Right Райзер слот AIOM, Райзер card PN: RSC-D2R-668G4,; 3 PCIe 3.0 x32 Left Райзер слот,; 3 PCIe 3.0 x32 Right Райзер слот.
  • Управление: ASPEED AST2500 BMC.
  • Охлаждение: 12x 6-pin разъёмы вентиляторов (До 12 вентиляторов); Регулировка оборотов вентиляторов.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12QCH+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 250W TDP, 6 UPI До 10.4 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 48 разъёмов DIMM; До 12TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 12TB 3DS ECC RDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12QCH+3rd поколения Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 250W TDP, 6 UPI До 10.4 GT/s48 разъёмов DIMM; До 12TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 12TB 3DS ECC RDIMM, DDR4-3200MT/s; Четыре LAN, 2x 10G BaseT с Intel X710-TM4; 2x 10G SFP+ с Intel X710-TM4,(опционально) AIOM До 100G QSFP 28; 4
X12SCQ11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12STN-H11th поколения Intel Core i7-1185GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12STN-CIntel Celeron процессор 6305E; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение; 2 RJ45 2.5 Gigabit Ethernet LAN порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12QCH+. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12QCH+

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
48 разъёмов DIMM; До 12TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 12TB 3DS ECC RDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB; LRDIMM: 16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
48
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 250W TDP, 6 UPI До 10.4 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 250W
Чипсет
Intel C621A
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
4

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
Четыре LAN, 2x 10G BaseT с Intel X710-TM4; 2x 10G SFP+ с Intel X710-TM4,(опционально) AIOM До 100G QSFP 28
Сетевые порты
4
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот AIOM, Райзер card PN: RSC-D2-668G4,; 1 PCIe 3.0 x32 Right Райзер слот AIOM, Райзер card PN: RSC-D2R-668G4,; 3 PCIe 3.0 x32 Left Райзер слот,; 3 PCIe 3.0 x32 Right Райзер слот

Конструкция и условия эксплуатации

Габариты
17" x 21.9" (43.18cm x 55.63cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel C621A контроллер для 12 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 12 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
12x 6-pin разъёмы вентиляторов (До 12 вентиляторов); Регулировка оборотов вентиляторов
Дополнительные функции
UID; RoHS; Аппаратная защита CPU при перегреве; Управление питанием ACPI; RoT
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500 BMC
