Артикул: MBD-X12SCV-LVDS

Наличие уточняйте

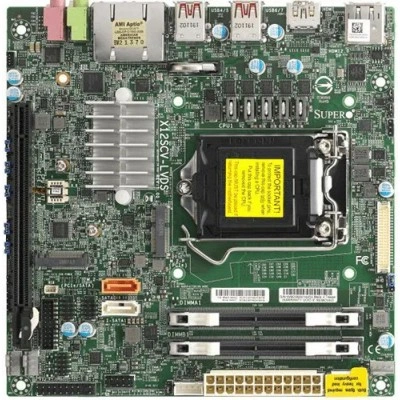

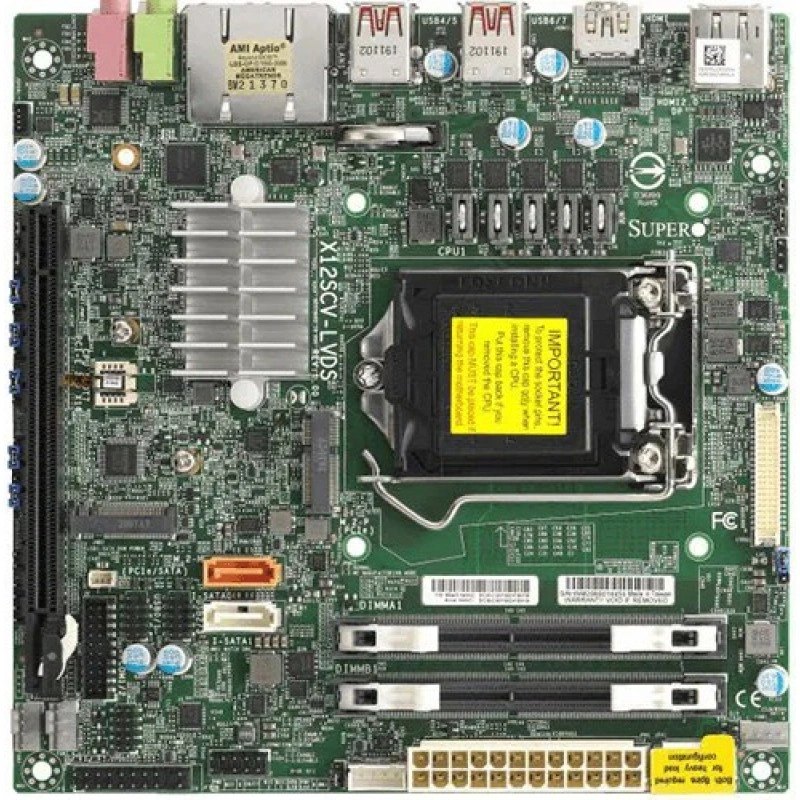

Материнская плата Supermicro X12SCV-⁠LVDS MBD-⁠X12SCV-⁠LVDS

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCV-LVDS

Supermicro MBD-X12SCV-LVDS — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X12SCV-LVDS. Процессорная платформа: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Intel W480E. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X12SCV-LVDS — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: 2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel W480E контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1; 2 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 CNVi/PCIe 3.0 x1; 1 SATA/PCIe 3.0 x4; Формат: 2230, 2242/2280; Ключ: E-Key, M-Key.
  • PCIe: 1 PCIe 3.0 x16 слоты (16/NA или 8/8).
  • USB: 4 USB 2.0 порт(ы) (4 через внутреннюю колодку); 4 USB 3.2 Gen2 порт(ы) (4 сзади type A); 1 PCIe 3.0 x16 слоты (16/NA или 8/8) 1 M.2 M-Key PCIe 3.0 x4, 2242/2280 1 M.2 E-Key CNVi/PCIe 3.0 x1/USB, 2230.
  • Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; 3 вентиляторов с контролем оборотов.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SCV-LVDS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM; 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SCV-LVDSIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCV-WIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM; 1 LAN с Intel Ethernet i225V; 1 LAN с Intel Ethernet i225LM; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12STN-L11th поколения Intel Core i3-1115GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12SCV-LVDS. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12SCV-LVDS

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
2
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 65W
Чипсет
Intel W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
2 HDMI порт(ы), 1 LVDS порт(ы), 1 DP (DisplayPort) порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы); 3 Independent Displays thru HDMI 2.0a/HDMI1.4/DP/LVDS
Звуковая подсистема
ALC 888S HD Audio
Порты USB
4 USB 2.0 порт(ы) (4 через внутреннюю колодку); 4 USB 3.2 Gen2 порт(ы) (4 сзади type A); 1 PCIe 3.0 x16 слоты (16/NA или 8/8) 1 M.2 M-Key PCIe 3.0 x4, 2242/2280 1 M.2 E-Key CNVi/PCIe 3.0 x1/USB, 2230
Последовательные порты
2 COM портов через 1 колодка
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
1 PCIe 3.0 x16 слоты (16/NA или 8/8)

Комплектация и совместимость

Условия и ограничения
** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка. ** X12SCV-LVDS does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Mini-ITX

Накопители

SATA DOM
1 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel W480E контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1; 2 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 CNVi/PCIe 3.0 x1; 1 SATA/PCIe 3.0 x4; Формат: 2230, 2242/2280; Ключ: E-Key, M-Key

Питание и охлаждение

Вентиляторы и охлаждение
3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; 3 вентиляторов с контролем оборотов
Дополнительные функции
WOL, Системное управление, RoHS, M.2 NGFF разъём, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Питание 12 V DC или ATX
Контроль напряжений
VBAT, Температура системы, Системное управление, Температура PCH, Контроль напряжений CPU, HT, Температура CPU, Напряжение чипсета, 3 -fan состояние, +3.3V, +1.8V
Контроль температуры
Управление температурным режимом для 3 разъёмы вентиляторов
Светодиодные индикаторы
Индикатор питания
Управление питанием
Разъём питания ATX, ACPI / ACPM Управление питанием, +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка & Chip both
Программное обеспечение управления
Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
Тип BIOS
AMI UEFI
Функции BIOS
ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.7; Пробуждение по RTC
