Артикул: MBD-X12SCV-W

Наличие уточняйте

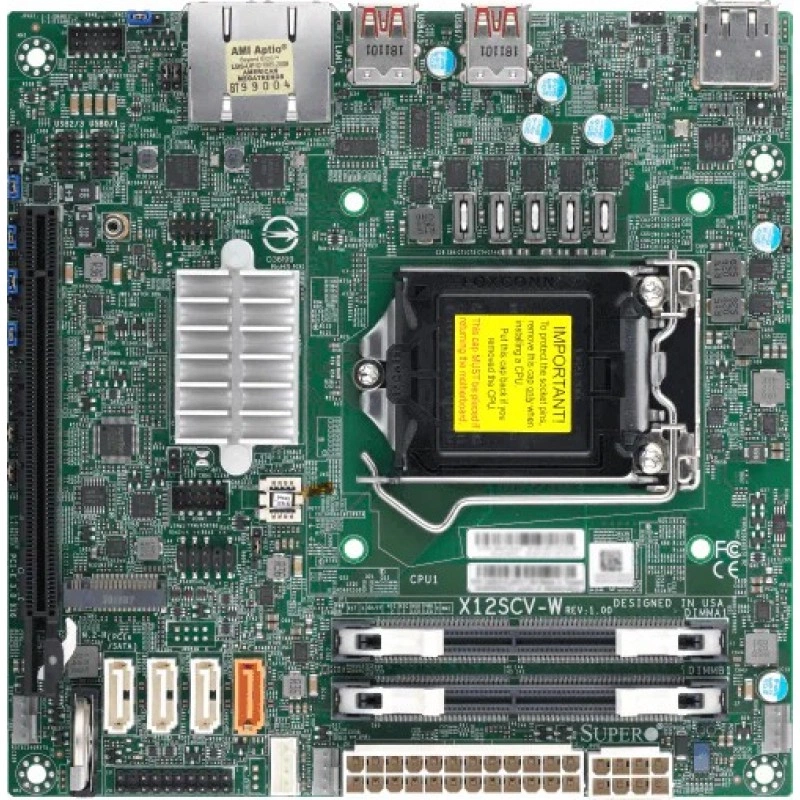

Материнская плата Supermicro X12SCV-⁠W MBD-⁠X12SCV-⁠W

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCV-W

Supermicro MBD-X12SCV-W объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X12SCV-W. Вычислительная платформа: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Intel W480E. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM. Сетевые контроллеры и подключение: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel Ethernet i225LM; 2 RJ45 2.5 Gigabit Ethernet LAN порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X12SCV-W задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: 2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM.
  • Сеть: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel Ethernet i225LM; 2 RJ45 2.5 Gigabit Ethernet LAN порт.
  • SATA: Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16 слоты (16/NA или 8/8).
  • USB: 4 USB 2.0 порт(ы) (4 через внутреннюю колодку); 4 USB 3.2 Gen2 порт(ы) (4 сзади type A).
  • Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; 3 вентиляторов с контролем оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SCV-W подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM; 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12SCV-WIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM; 1 LAN с Intel Ethernet i225V; 1 LAN с Intel Ethernet i225LM; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12DSC-63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10GBase-T портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SCV-W. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SCV-W

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
2 разъёма DIMM; До 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s; До 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
2
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 65W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 65W
Чипсет
Intel W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DP (DisplayPort) порт(ы), 1 HDMI порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
4 USB 2.0 порт(ы) (4 через внутреннюю колодку); 4 USB 3.2 Gen2 порт(ы) (4 сзади type A)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
1 LAN с Intel Ethernet i225V; 1 LAN с Intel Ethernet i225LM
Сетевые порты
2 RJ45 2.5 Gigabit Ethernet LAN порт
Слоты PCIe
1 PCIe 3.0 x16 слоты (16/NA или 8/8)

Комплектация и совместимость

Условия и ограничения
** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка. ** X12SCV-W does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Mini-ITX

Накопители

SATA DOM
1 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; 3 вентиляторов с контролем оборотов
Дополнительные функции
WOL, Системное управление, RoHS, M.2 NGFF разъём, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Питание 12 V DC или ATX
Контроль напряжений
VBAT, Температура системы, Системное управление, Температура PCH, Контроль напряжений CPU, HT, Температура CPU, Напряжение чипсета, 3 -fan состояние, +3.3V, +1.8V
Контроль температуры
Управление температурным режимом для 3 разъёмы вентиляторов
Светодиодные индикаторы
Индикатор питания
Управление питанием
Разъём питания ATX, ACPI / ACPM Управление питанием, +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка & Chip both
Программное обеспечение управления
Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
Тип BIOS
AMI UEFI
Функции BIOS
ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.7; Пробуждение по RTC
