Артикул: MBD-X12SCA-F
Наличие уточняйте

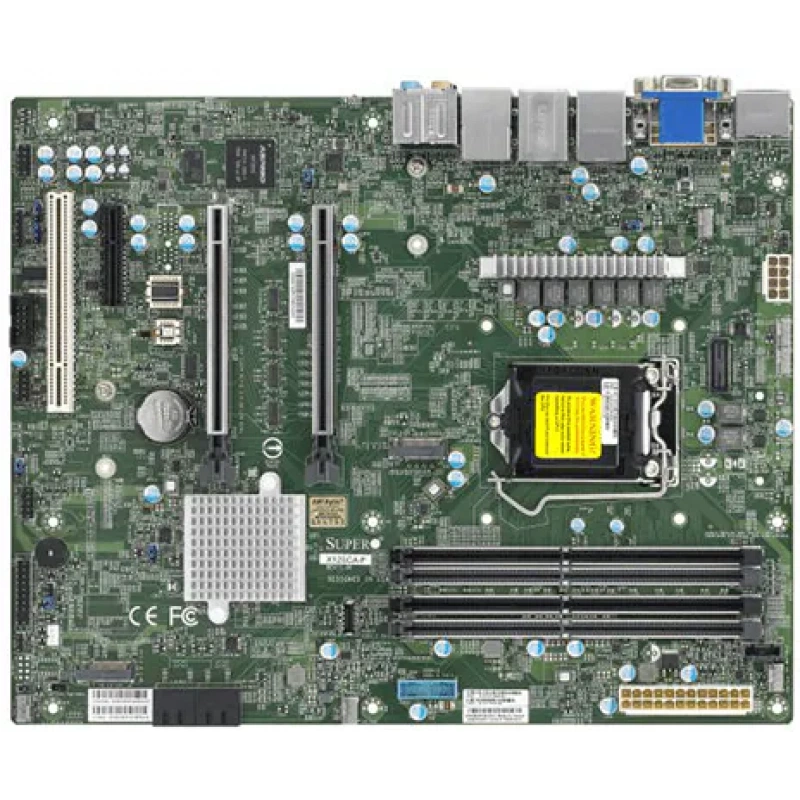

Материнская плата Supermicro X12SCA-F MBD-X12SCA-F
Цена последней отгрузки со склада:
40 822 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro
Функциональные возможности
Функциональность X12SCA-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.
Технические особенности
- Процессорная подсистема: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
- Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
- Тип и режимы памяти: До 128GB of ered память с скорости До 2933MHz (2DPC).
- Сеть: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45.
- SATA: Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
- PCIe: 1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8).
- USB: 2 USB 3.2 Gen1 порт(ы) (2 type A).
- Управление: ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X12SCA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; До 128GB of ered память с скорости До 2933MHz (2DPC). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-GS5A-754K, CSE-732D3-903B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12SCA-F | Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP | 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45 |
| X12SCA-5F | Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP | 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт |
| X12SCZ-F | Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов | 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов |
| X12SPA-TF | 3rd поколения Intel Xeon Scalable процессоры, Intel Xeon W-3300 процессор; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP | 16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 LAN с Marvell AQC113; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 0°C - 50°C (32°F - 122°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X12SCA-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X12SCA-F
Оперативная память
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
- Ёмкость модулей DIMM
- 2GB, 4GB, 8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 4
- Тип и скорость памяти
- До 128GB of ered память с скорости До 2933MHz (2DPC)
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
- Сокет процессора
- LGA-1200
- Тепловой пакет CPU
- До 125W
- Чипсет
- Intel W480/ W480E
- Ядра и потоки
- До 10 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы), 1 DVI - D порт(ы)
- Графический контроллер
- VGA порт is выделенный для IPMI
- Порты USB
- 2 USB 3.2 Gen1 порт(ы) (2 type A)
- Последовательные порты
- 1 COM
- Сетевые контроллеры
- 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
- Сетевые порты
- 1 RJ45; 1 RJ45; 1 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8)
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
- Дополнительные функции
- WOL, UID, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
- Контроль напряжений
- VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Температура сетевого контроллера, Защита CPU при перегреве, +1.8V PCH, +1.0V PCH
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Catastrophic error LED
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI, Power supply мониторинг, Принудительное выключение кнопкой питания, Wake-on-LAN
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка, *** OOB Bios refresh is not поддерживается on X12SCA-F
- Тип BIOS
- AMI BIOS, SPI Flash
- Удалённое управление IPMI
- ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее
