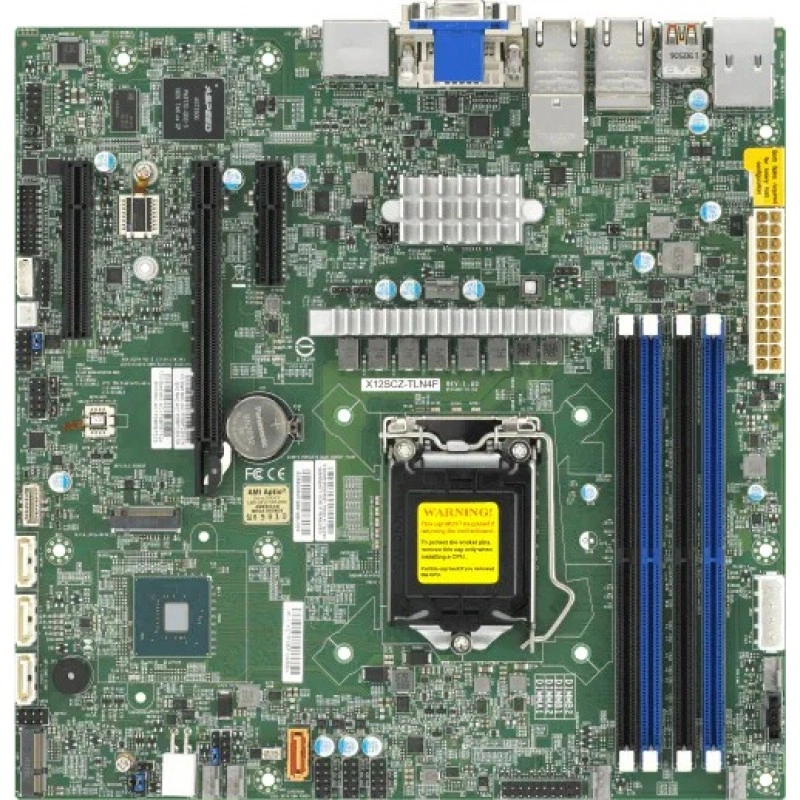

Материнская плата Supermicro X12SCZ-TLN4F MBD-X12SCZ-TLN4F
Цена последней отгрузки со склада:
11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12SCZ-TLN4F
Supermicro MBD-X12SCZ-TLN4F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X12SCZ-TLN4F. Процессорная платформа: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов.
Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel W480E. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN портов; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с Intel Ethernet-контроллер I210-AT. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.
Функциональные возможности
Плата X12SCZ-TLN4F задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов.
- Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
- Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
- Тип и режимы памяти: 2933/2666/2400/2133 MT/s.
- Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN портов; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с Intel Ethernet-контроллер I210-AT.
- SATA: Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы).
- M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key.
- PCIe: 1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8).
- USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку).
- Управление: ASPEED AST2500.
Сценарии применения
Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X12SCZ-TLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-813MFTQC-505CB, SC813MFTQC-R407CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12SCZ-TLN4F | Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов | 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN портов; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с Intel Ethernet-контроллер I210-AT |
| X12SPZ-LN4F | 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP | 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45 Gigabit Ethernet LAN портов |
| X12SCZ-F | Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов | 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов |
| X12STH-LN4F | 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP | 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 4 LAN с Intel Ethernet-контроллер I210; 4 RJ45 |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X12SCZ-TLN4F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X12SCZ-TLN4F
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
- Ёмкость модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 4
- Тип и скорость памяти
- 2933/2666/2400/2133 MT/s
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов
- Сокет процессора
- LGA-1200
- Тепловой пакет CPU
- До 125W
- Чипсет
- Intel W480E
- Ядра и потоки
- До 10 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - D порт(ы), 1 VGA D-Sub разъём порт(ы), 2 DP++(Dual-Mode DisplayPort) порт(ы)
- Графический контроллер
- 1 Intel HD Graphics порт(ы); 1 ASPEED AST2500 BMC порт(ы)
- Порты USB
- 6 USB 2.0 порт(ы) (6 через внутреннюю колодку)
- Последовательные порты
- 1 COM
- Сетевые контроллеры
- 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с Intel Ethernet-контроллер I210-AT
- Сетевые порты
- 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN портов
- Слоты PCIe
- 1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Условия и ограничения
- ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка. ** X12SCZ does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.
Конструкция и условия эксплуатации
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
- Форм-фактор
- Micro-ATX
Накопители
- SATA DOM
- 1 SATA DOM (Disk on Module) power разъём Поддержка
- Контроллер и порты SATA
- Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы)
- Разъёмы M.2
- Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Две зоны охлаждения; 5 вентиляторов с контролем оборотов
- Дополнительные функции
- Cryptographically Signed Firmware; Secure Boot; Secure Firmware Updates; System Lockdown; поддержка pluggable modules, header-only on Материнская плата; UID, RoHS, M.2 NGFF разъём, Две зоны охлаждения, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Питание 12 V DC или ATX
- Контроль напряжений
- VBAT, Температура PCH, Температура памяти, CPU, Разъём датчика вскрытия корпуса, 5 -fan состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V
- Контроль температуры
- Управление температурным режимом для 5 разъёмы вентиляторов
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI
- Управление питанием
- Управление питанием ACPI, Разъём питания ATX, +12V Вход питания DC
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Подключение TPM
- 1 TPM TPM 2.0 Встроенный
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
- Тип BIOS
- AMI UEFI
- Удалённое управление IPMI
- ASPEED AST2500
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по RTC
