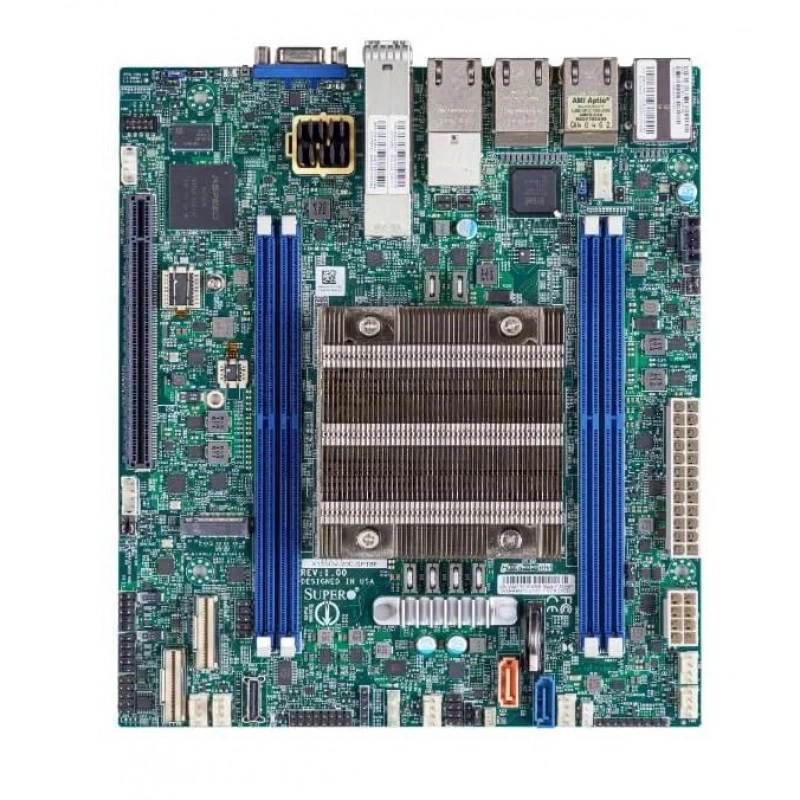

Материнская плата Supermicro X12SDV-16C-SPT8F MBD-X12SDV-16C-SPT8F

Основная информация о материнской плате Supermicro MBD-X12SDV-16C-SPT8F

Материнская плата Supermicro MBD-X12SDV-16C-SPT8F предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X12SDV-16C-SPT8F. Поддерживаемая процессорная конфигурация: Intel Xeon процессор D-2775TE; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 100W TDP.

Формат платы — Micro-ATX. Её габариты составляют 7.5" x 8.5" (19.05cm x 21.59cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X12SDV-16C-SPT8F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2775TE; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 100W TDP.
• Форм-фактор и габариты: Micro-ATX; 7.5" x 8.5" (19.05cm x 21.59cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s.
• Тип и режимы памяти: 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe); 2 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x16,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink,; 2 PCIe 4.0 x8, через SlimSAS.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, 6 вентиляторов с контролем оборотов, Светодиодная индикация перегрева, Две зоны охлаждения.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SDV-16C-SPT8F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2775TE; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 100W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s; 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X12SDV-16C-SPT8F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
