Артикул: MBD-X12SPT-G
Наличие уточняйте

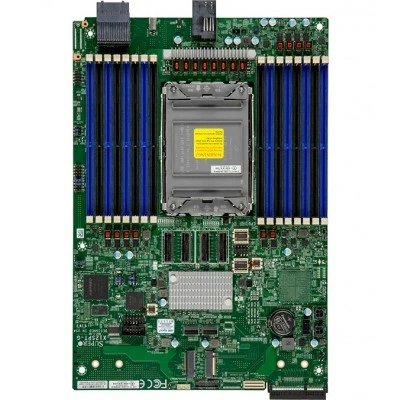

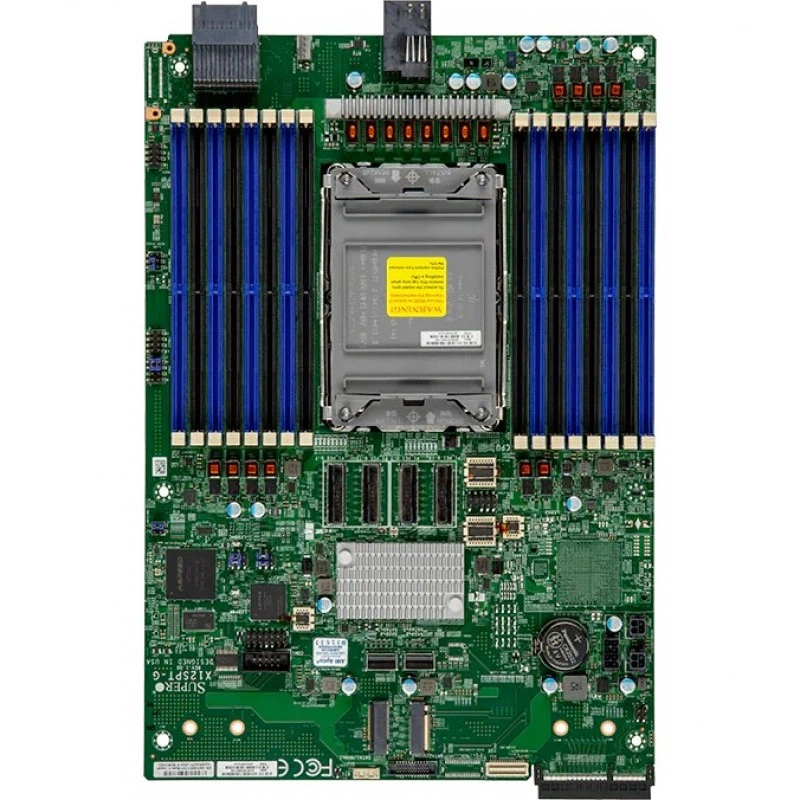

Материнская плата Supermicro X12SPT-G ( For SuperServer Only ) MBD-X12SPT-G
Цена последней отгрузки со склада:
11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12SPT-G
Supermicro MBD-X12SPT-G объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X12SPT-G. Вычислительная платформа: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP.
Формат платы — Проприетарный. Её габариты составляют 8.53" x 12.42" (21.67cm x 31.55cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.
Память и её ёмкость: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM, RDIMM. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.
Функциональные возможности
Практическая задача X12SPT-G — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.
При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.
Технические особенности
- Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP.
- Форм-фактор и габариты: Проприетарный; 8.53" x 12.42" (21.67cm x 31.55cm).
- Оперативная память: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM.
- Тип и режимы памяти: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM, RDIMM.
- SATA: Intel C621A контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы).
- M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2280; Ключ: M-Key.
- Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
- Системная логика: Intel C621A.
- Видео: 1 ASPEED AST2600 BMC порт(ы).
- Безопасность: Trusted Platform Module (TPM) 2.0.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X12SPT-G подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM; 3200/2933/2666 MT/s ECC, DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12SPT-G | 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP | 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM |
| X12SPT-GC | 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP | 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM |
| X12SPT-PT | 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP | 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с 10G SFP+; 2 SFP+ |
| X12STW-F | 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP | 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X12SPT-G. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X12SPT-G
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM
- Ёмкость модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB; DCPMM: 64GB, 128GB, 256GB; LRDIMM: 64GB, 128GB; LRDIMM: 128GB, 256GB; RDIMM: 8GB, 16GB, 32GB, 64GB; RDIMM: 64GB, 128GB, 256GB
- Количество разъёмов DIMM
- 16
- Тип и скорость памяти
- 3200/2933/2666 MT/s ECC, DDR4 LRDIMM, RDIMM
Процессорная подсистема
- Поддерживаемые процессоры
- 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP
- Сокет процессора
- LGA-4189
- Тепловой пакет CPU
- До 270W
- Чипсет
- Intel C621A
- Ядра и потоки
- До 40 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Графический контроллер
- 1 ASPEED AST2600 BMC порт(ы)
- Последовательные порты
- 1 COM
Конструкция и условия эксплуатации
- Габариты
- 8.53" x 12.42" (21.67cm x 31.55cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный
Накопители
- Контроллер и порты SATA
- Intel C621A контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы)
- Разъёмы M.2
- Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2280; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 1x 4-pin вентилятор колодка (До 1 вентилятор)
- Дополнительные функции
- WOL, UID, RoHS, Поддержка Node Manager, RoT, NCSI колодка
- Контроль напряжений
- VBAT, Температура PCH, Температура памяти, Температура CPU, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, VRM temperature, Напряжения памяти, Защита CPU при перегреве
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор активности BMC/IPMI
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
- Тип BIOS
- AMI UEFI
