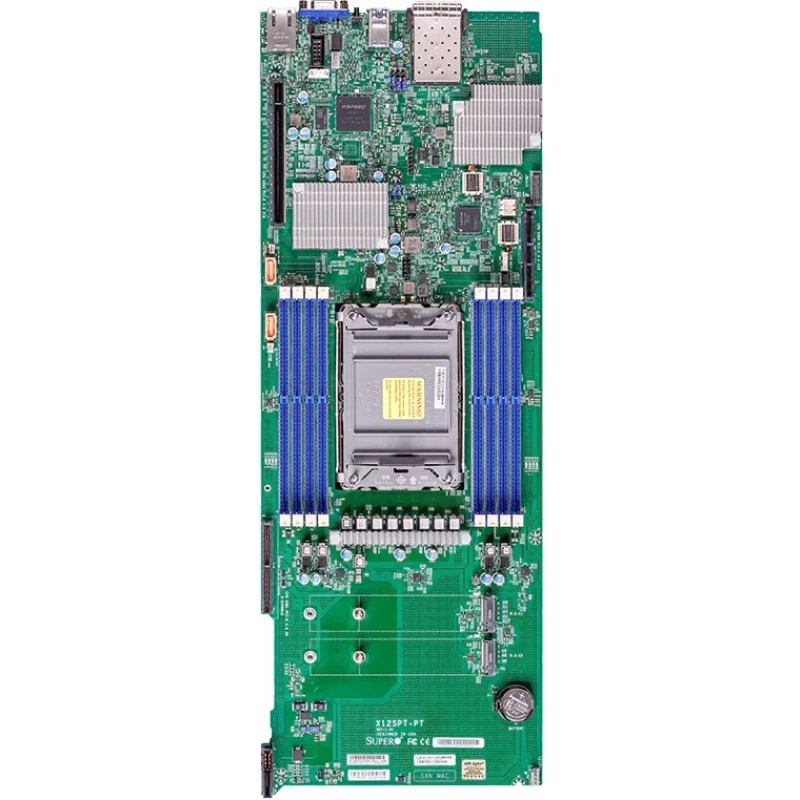

Основная информация о материнской плате Supermicro MBD-X12SPT-PT

Материнская плата Supermicro MBD-X12SPT-PT предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X12SPT-PT. Поддерживаемая процессорная конфигурация: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP.

Формат платы — Проприетарный. Её габариты составляют 6.8" x 18.86" (17.27cm x 47.9cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с 10G SFP+; 2 SFP+. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X12SPT-PT задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP.
  • Форм-фактор и габариты: Проприетарный; 6.8" x 18.86" (17.27cm x 47.9cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM.
  • Сеть: 2 LAN с 10G SFP+; 2 SFP+.
  • SATA: Intel C621A контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 PCIe 4.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x16 Left Райзер слот,; 1 PCIe 4.0 x16 Right Райзер слот.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 2x 4-pin разъёмы вентиляторов (До 2 вентиляторов).

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SPT-PT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SPT-PT3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с 10G SFP+; 2 SFP+
X12DPT-PT63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с 10Gbase-T; 2 RJ45 10 Gigabit Ethernet LAN портов
X12SPT-G3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP16 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 16 разъёмов DIMM
X12STW-TF10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SPT-PT. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SPT-PT

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 2TB ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 32GB, 64GB, 128GB, 256GB; RDIMM: 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM, RDIMM

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с 10G SFP+
Сетевые порты
2 SFP+
Слоты PCIe
1 PCIe 4.0 x16 Left Райзер слот,; 1 PCIe 4.0 x16 Right Райзер слот

Конструкция и условия эксплуатации

Габариты
6.8" x 18.86" (17.27cm x 47.9cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный

Накопители

SATA DOM
2 Super DOM (Disk on Module) порт с build power
Контроллер и порты SATA
Intel C621A контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 PCIe 4.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
2x 4-pin разъёмы вентиляторов (До 2 вентиляторов)
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, RoT, NCSI колодка
Контроль напряжений
VBAT, Температура PCH, Температура памяти, Температура CPU, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, VRM temperature, Напряжения памяти, Защита CPU при перегреве
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI
Управление питанием
Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
