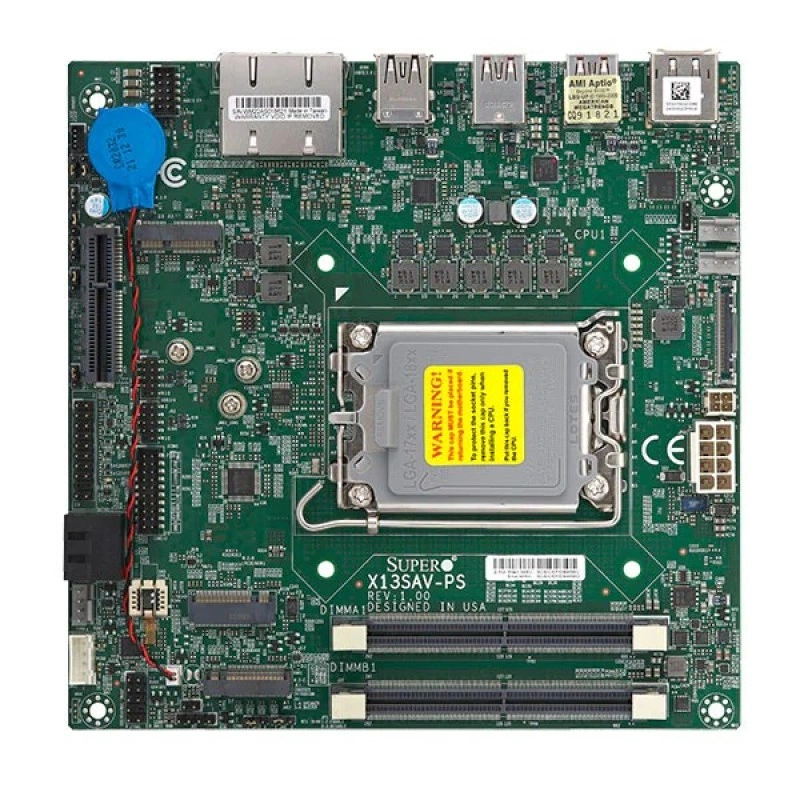

Материнская плата Supermicro X13SAV-PS MBD-X13SAV-PS

Основная информация о материнской плате Supermicro MBD-X13SAV-PS

Материнская плата Supermicro MBD-X13SAV-PS предназначена для рабочих станций и прикладных вычислений. При комплектации ориентируются на аппаратную модель X13SAV-PS. Поддерживаемая процессорная конфигурация: 1 процессорный разъём V0; 13-го/12-го поколения Intel RPL-PS/ADL-PS CPU model i7-xxxxxUL(или HL), i5-xxxxxUL(или HL), i3-xxxxxUL(или HL), Celeron xxxxL процессор.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 32GB 4800MT/s non-ECC DDR5 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR5-4800MHz, в 2 SODIMM слоты. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X13SAV-PS задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём V0; 13-го/12-го поколения Intel RPL-PS/ADL-PS CPU model i7-xxxxxUL(или HL), i5-xxxxxUL(или HL), i3-xxxxxUL(или HL), Celeron xxxxL процессор.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 32GB 4800MT/s non-ECC DDR5 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR5-4800MHz, в 2 SODIMM слоты.
• Сеть: 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro].
• SATA: 2 SATA (6Gbps) через Система на кристалле SoC.
• PCIe: 1 PCIe 4.0 x4 слот.
• USB: 2 USB 3.2 Gen2 Type-C порт(ы) (сзади); 4 Type-A порт(ы) (сзади); 4 порт(ы) (колодка); 1 PCIe 4.0 x4 слот 1 M.2 M-Key 2280 (PCIe 4.0 x4) 1 M.2 E-Key 2230 (PCIe 3.0 x1/USB2.0) 1 M.2 B-Key 3052 (PCIe 3.0 x2/USB3.0/USB2.0); 4 Independent Displays (1 DP портов, 1 HDMI порт, 2 TYPE C Поддержка DP/USB3.0).
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); PWM Регулировка оборотов вентиляторов; Управление температурным режимом для 3 разъёмы вентиляторов.
• Системная логика: Система на кристалле SoC.
• Видео: 1 HDMI порт(ы); 1 Display порт Video порт(ы).
