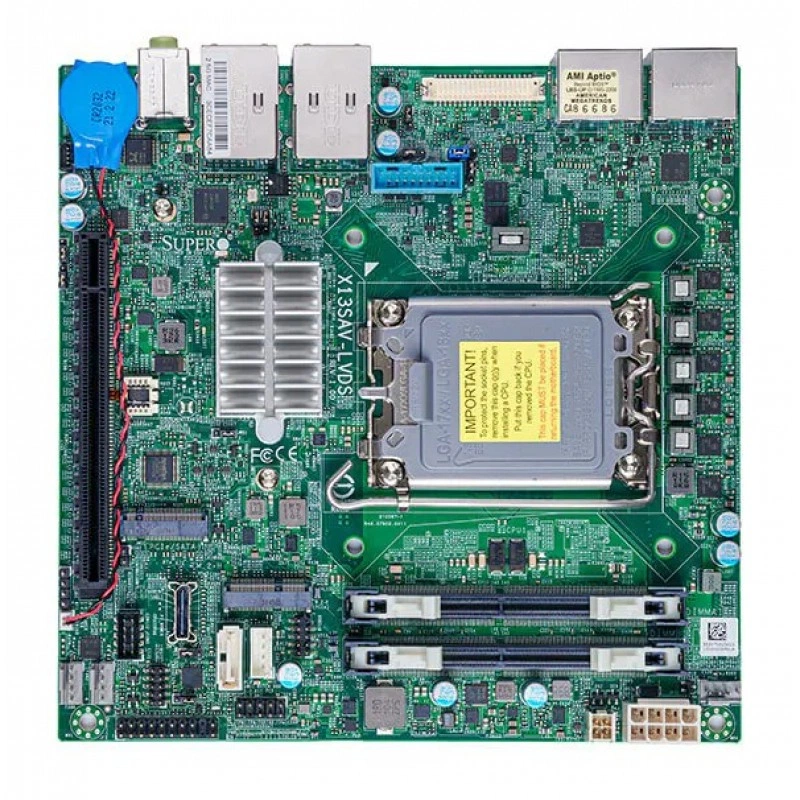

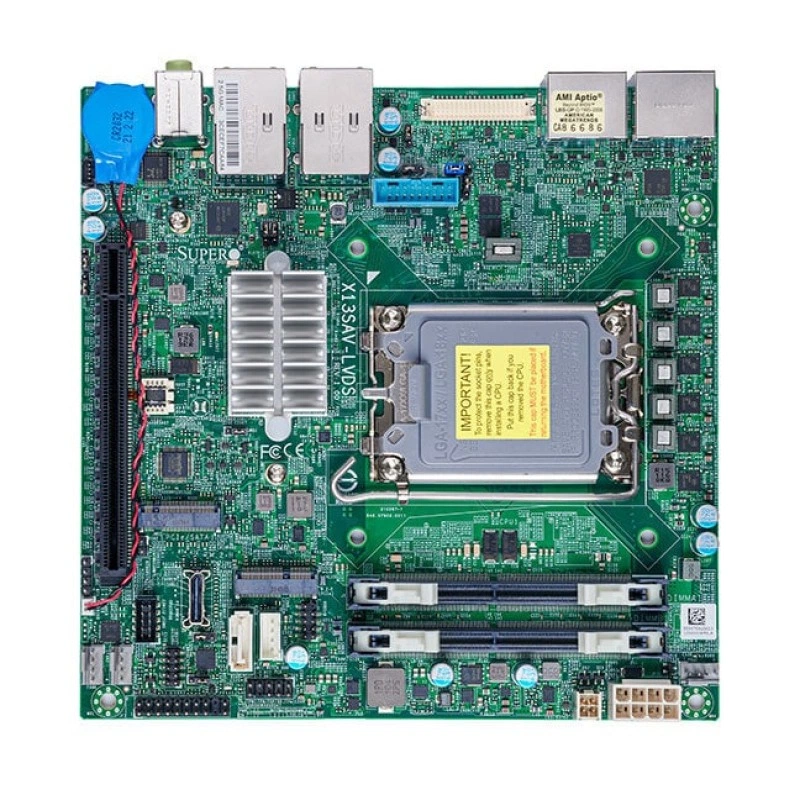

Материнская плата Supermicro X13SAV-LVDS MBD-X13SAV-LVDS

Основная информация о материнской плате Supermicro MBD-X13SAV-LVDS

Supermicro MBD-X13SAV-LVDS используют как основу рабочих станций и прикладных вычислений. Модель X13SAV-LVDS определяет совместимость вычислительной части, памяти и расширения. Процессоры: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Intel Q670E. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (2DPC): До 64GB 3200MT/s non-ECC DDR4 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MHz, в 2 SODIMM слоты. Сетевые контроллеры и подключение: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel Ethernet-контроллер I210-AT; Один 1 Gigabit LAN с Intel Ethernet i210-AT LAN-контроллер Один 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X13SAV-LVDS сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

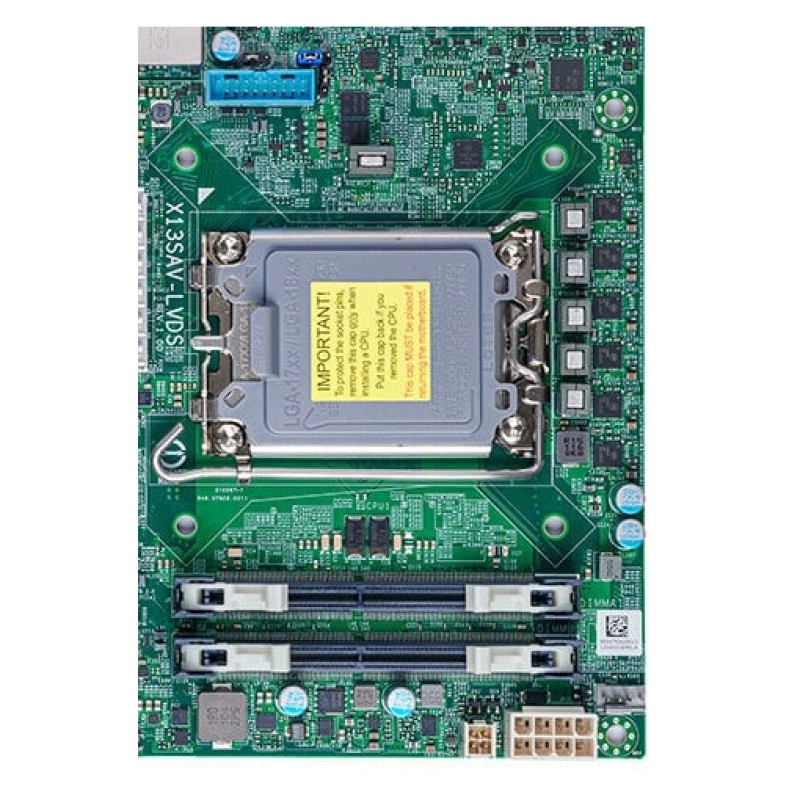

• Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (2DPC): До 64GB 3200MT/s non-ECC DDR4 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MHz, в 2 SODIMM слоты.

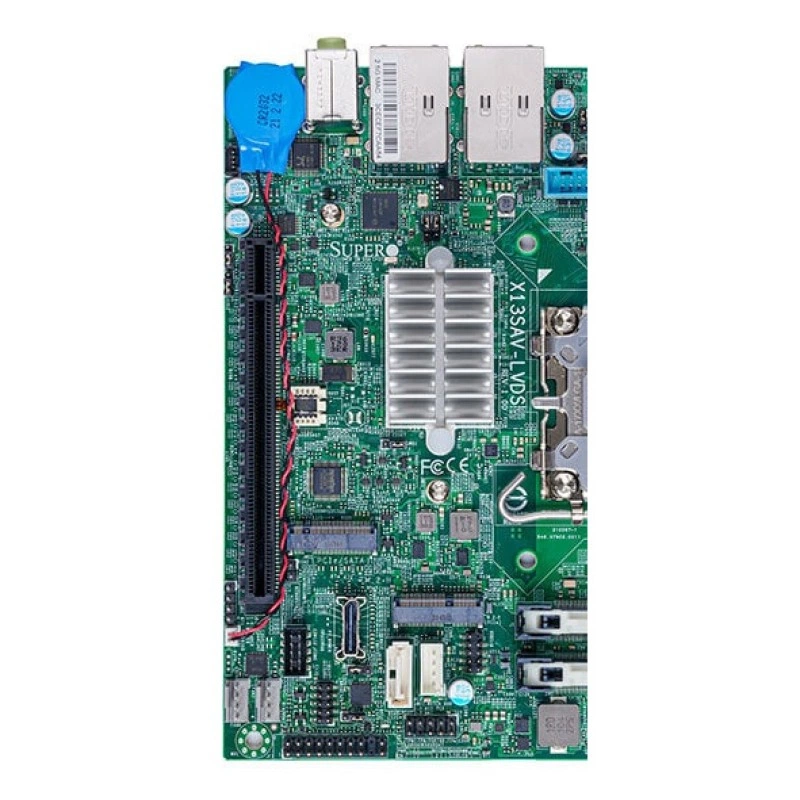

• Сеть: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel Ethernet-контроллер I210-AT; Один 1 Gigabit LAN с Intel Ethernet i210-AT LAN-контроллер Один 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro].
• SATA: 5 SATA (6Gbps) через Intel Q670E; RAID 0/1/5/10 Поддержка; Intel Q670E контроллер для 5 SATA3 (1 колодка, 4 через Oculink) портов; RAID 0,1,5,10.
• M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280(default)).
• PCIe: 1 PCIe 5.0 x16 слот.
• USB: 2 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1 порт(ы) (колодка); 1 PCIe 5.0 x16 слот (16/NA или 8/8) 1 M.2 M-Key 2280 (PCIe 4.0 x4) 1 M.2 E-Key 2230 (PCIe 3.0 x1/USB).
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); 3 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; PWM Регулировка оборотов вентиляторов; Системное управление.
• Системная логика: Intel Q670E.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13SAV-LVDS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (2DPC): До 64GB 3200MT/s non-ECC DDR4 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MHz, в 2 SODIMM слоты. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13SAV-LVDS. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
