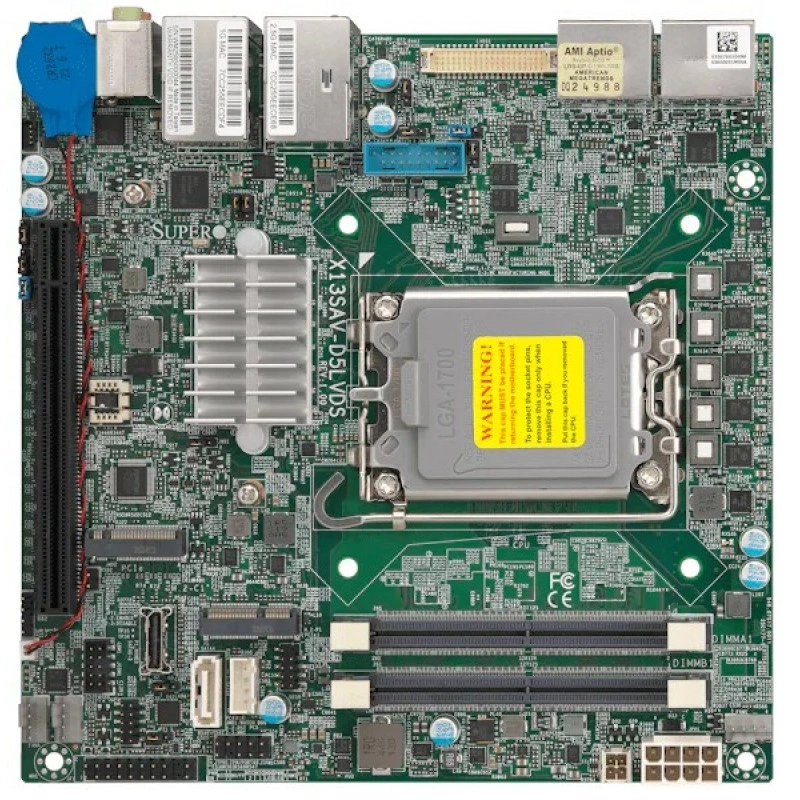

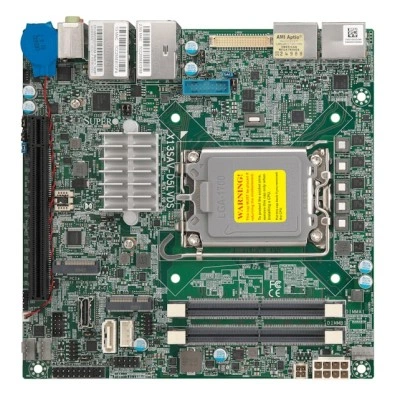

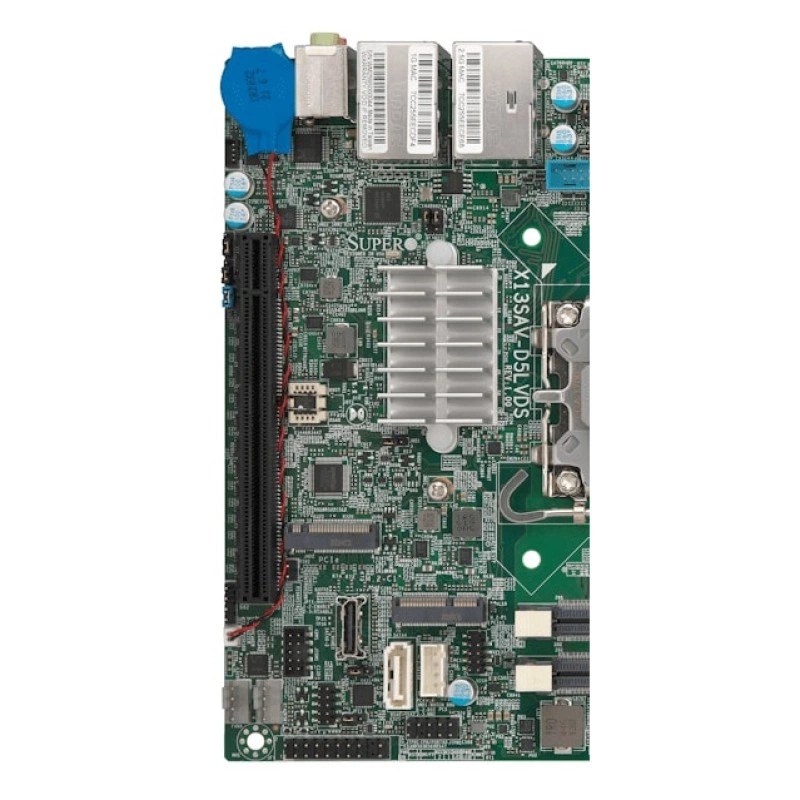

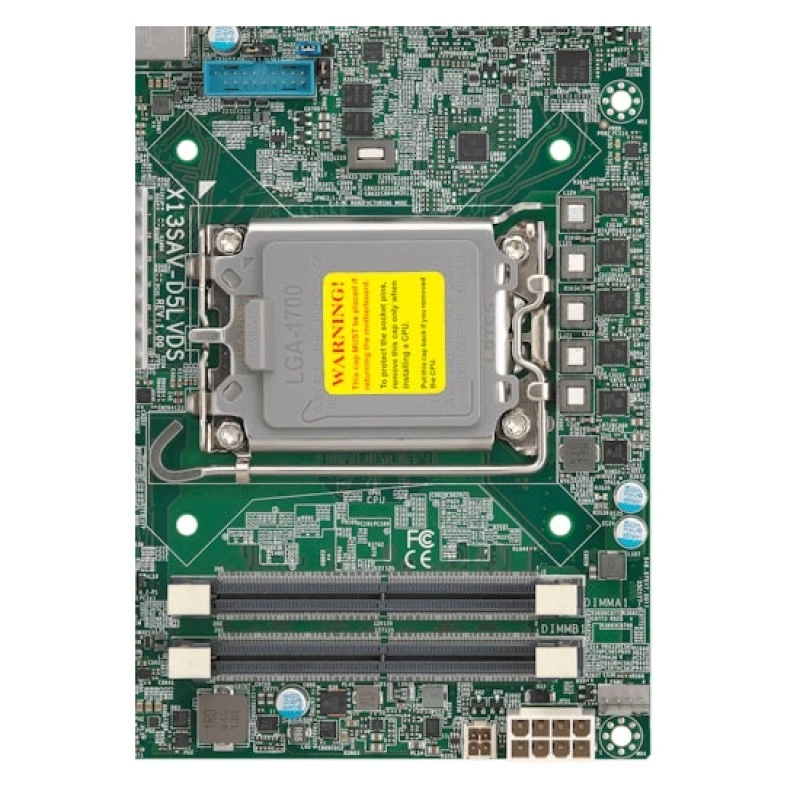

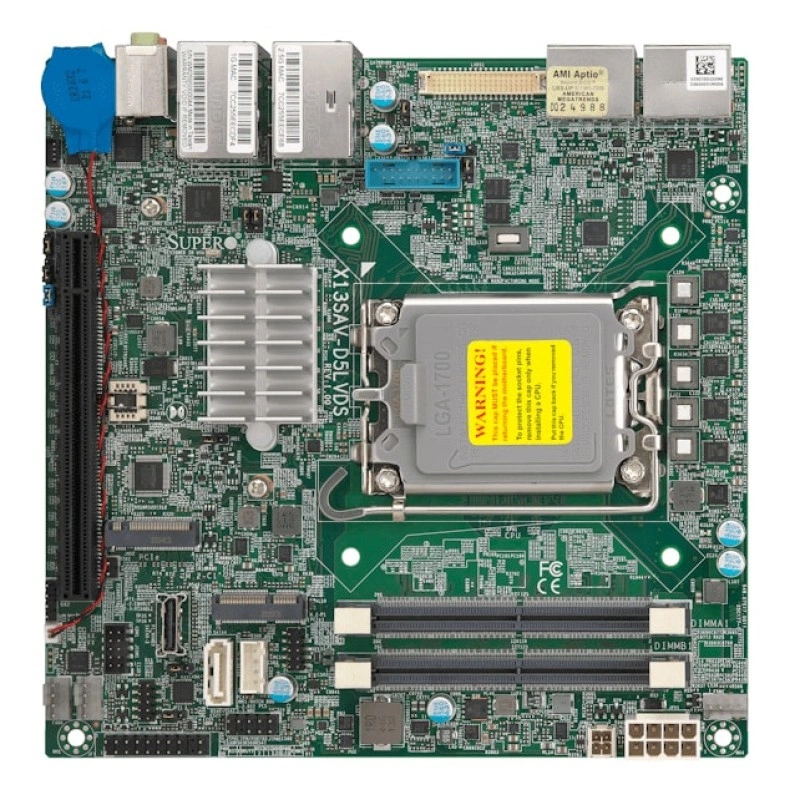

Материнская плата Supermicro X13SAV-D5LVDS MBD-X13SAV-D5LVDS

Основная информация о материнской плате Supermicro MBD-X13SAV-D5LVDS

Материнская плата Supermicro MBD-X13SAV-D5LVDS предназначена для рабочих станций и прикладных вычислений. При комплектации ориентируются на аппаратную модель X13SAV-D5LVDS. Поддерживаемая процессорная конфигурация: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 5600MT/s non-ECC DDR5 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR5-5600MHz, в 2 SODIMM слоты. Сетевые контроллеры и подключение: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; Один 1 Gigabit LAN с Intel Ethernet i210-AT LAN-контроллер Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X13SAV-D5LVDS проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 5600MT/s non-ECC DDR5 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR5-5600MHz, в 2 SODIMM слоты.
• Сеть: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; Один 1 Gigabit LAN с Intel Ethernet i210-AT LAN-контроллер Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro].
• SATA: 5 SATA (6Gbps) через Intel Q670E; RAID 0/1/5/10 Поддержка; Intel Q670E контроллер для 5 SATA3 (1 колодка, 4 через Oculink) портов; RAID 0,1,5,10.
• M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280(default)).
• USB: 2 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen1 порт(ы) (колодка); 1 PCIe 5.0 x16 слот (16/NA или 8/8) 1 M.2 M-Key 2280 (PCIe 4.0 x4) 1 M.2 E-Key 2230 (PCIe 3.0 x1/USB).
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); 3 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; PWM Регулировка оборотов вентиляторов; Системное управление.
• Видео: 1 LVDS порт(ы); 2 Display порт порт(ы); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.0b (сзади); 1 порт(ы) supporting 4K@30Hz as specified в HDMI 1.4a (сзади).
• Безопасность: 1 TPM колодка & Chip both; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SAV-D5LVDS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 5600MT/s non-ECC DDR5 SO-DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR5-5600MHz, в 2 SODIMM слоты. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SAV-D5LVDS. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
