Артикул: MBD-X13SAZ-Q-B

Наличие уточняйте

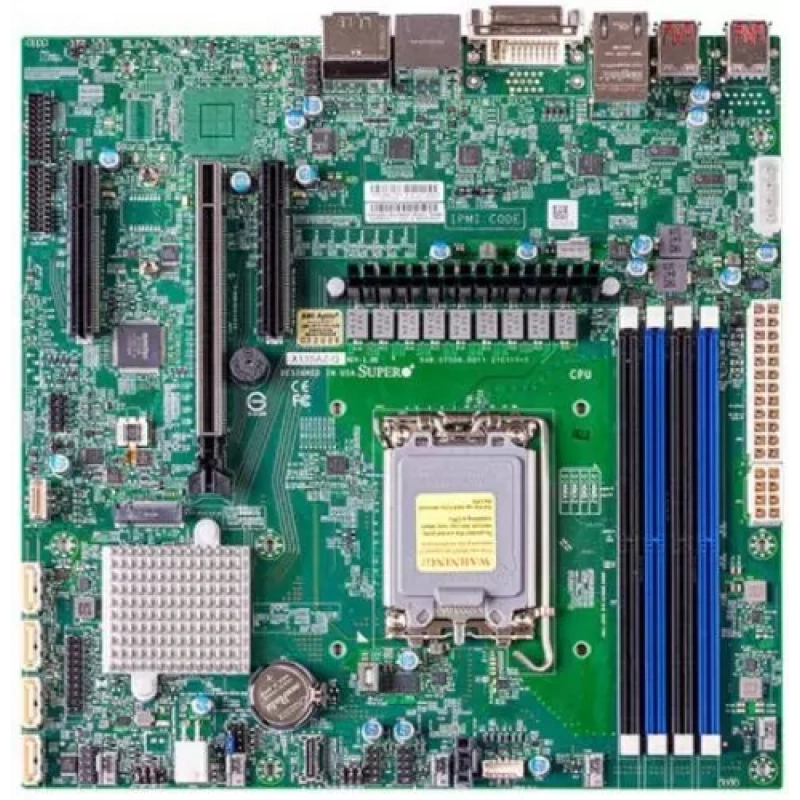

Материнская плата mATX Supermicro MBD-⁠X13SAZ-⁠Q-⁠B

Цена последней отгрузки со склада:

40 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SAZ-Q-B

Материнская плата Supermicro MBD-X13SAZ-Q-B выполнена в форм-факторе micro-ATX и рассчитана на платформу Intel с сокетом LGA1700. Модель построена на чипсете Intel Q670E и подходит для серверных и рабочих систем, где важны поддержка памяти DDR5, несколько интерфейсов хранения данных и расширенные возможности подключения периферии. Плата ориентирована на сборку совместимых конфигураций на базе процессоров Intel Core и других совместимых решений для платформы LGA1700.

На плате предусмотрены 4 слота DDR5 с поддержкой частоты до 4400 МГц и максимальным объемом памяти 128 ГБ. Для накопителей доступны 4 порта SATA 6G и 1 разъем M.2 с поддержкой PCIe 4.0. Слоты расширения включают 1 слот PCIe x16 и другие линии PCI Express 5.0, что позволяет использовать дополнительные контроллеры и платы расширения. На задней панели реализованы видеовыходы DVI-D, HDMI и 2 DisplayPort, а также 2 сетевых порта RJ-45, порты USB 3.2 Gen 1 и USB 2.0.

Отдельного внимания заслуживают встроенные разъемы для корпусных вентиляторов, питание через 24-pin и CPU 8-pin, а также встроенный аудиоконтроллер Realtek ALC888S. Такая конфигурация делает плату практичным вариантом для систем, где требуется компактный формат micro-ATX, актуальная платформа Intel и набор базовых серверных и рабочих интерфейсов.

Функциональные возможности

При проектировании сервера на X13SAZ-Q сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM.
  • Сеть: 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro].
  • SATA: 4 SATA (6Gbps) через Intel Q670E; RAID 0/1/5/10 Поддержка; Intel Q670E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты.
  • USB: 4 USB 2.0 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Видео: 1 DVI - D порт(ы); 2 Display порт порт(ы); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.0b.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAZ-Q подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-512F-350B1. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X13SAZ-QОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]
X13SAZ-FОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]
X13SAQОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]
X13SAW-FОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel i226; Два 2.5 Gigabit LAN с Intel Ethernet i226 LAN-контроллер

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13SAZ-Q. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00177-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, MCP-260-00177-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X13SAZ-Q-B

Оперативная память

Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM
Ёмкость и слоты памяти
До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
UDIMM:4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры
Сокет процессора
LGA-1700
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы); 2 Display порт порт(ы); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.0b
Звуковая подсистема
сзади Audio; ALC 888S HD Audio
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты
Порты USB
4 USB 2.0 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка)
Последовательные порты
2 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Intel Ethernet i225LM
Сетевые контроллеры
Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00177-0N
1 шт.; Стандартная заглушка I/O для X13SAZ с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Условия эксплуатации
Рабочая температура: 0°C до 60°C (32°F до 140°F); Температура хранения: -40°C до 85°C (-40°F до 185°F); Рабочая относительная влажность: 10% до 85% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps) через Intel Q670E; RAID 0/1/5/10 Поддержка; Intel Q670E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
Питание 12 V DC или ATX; Управление питанием ACPI; Разъём питания ATX; Контроль вскрытия корпуса; M.2 NGFF разъём; RoHS
Контроль напряжений
+1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V дежурное питание,1.05 (PCH),5 вентиляторов с контролем оборотов,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор питания
Управление питанием
Управление питанием ACPI; Разъём питания ATX; +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 Встроенный
Программное обеспечение управления
Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA); Wake-on-LAN; Watchdog
Тип BIOS
AMI UEFI
Функции BIOS
SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; ACPI 6.1; Пробуждение по RTC

Отзывы о товаре

Карина Киселева27.02.2026

5/5

Собирали компактную систему на LGA1700, и эта плата подошла без лишних доработок. Память DDR5 определилась, два сетевых порта тоже пригодились, а из видеоразъемов можно выбрать любой удобный. Для micro-ATX получилось очень практично.

Плюсы товара

DDR5 определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

На какие совместимости по платформе нужно ориентироваться при установке платы с Intel LGA1700?

Плата рассчитана на сокет Intel LGA1700 и чипсет Intel Q670E, поэтому при подборе процессора и сборке важно, чтобы выбранная платформа соответствовала LGA1700.

Как требования к памяти DDR5 в этой плате влияют на подбор модулей для максимального объема?

Под DDR5 предусмотрены 4 слота и целевой объем до 128 ГБ при частоте до 4400 МГц, поэтому при конфигурации нужно подбирать модули DDR5, чтобы они поддерживались по требуемым режимам для вашей сборки.

Сколько накопителей можно подключить без использования плат расширения, и какие интерфейсы для этого предусмотрены?

Встроенно доступны 4 порта SATA 6G и 1 разъем M.2, поэтому часть нагрузки по хранению можно закрыть напрямую через SATA и один M.2.

Какие сетевые и сервисные интерфейсы есть на плате, и достаточно ли их для типовой эксплуатации без дополнительных карт?

На задней панели предусмотрены 2 порта RJ-45 и набор USB (USB 3.2 Gen 1 и USB 2.0), что обычно позволяет организовать базовую сетевую и периферийную инфраструктуру без дополнительных адаптеров для стандартных сценариев.

Что важно проверить по охлаждению и питанию перед сборкой, чтобы плата корректно работала под нагрузкой?

На плате предусмотрено 6 разъемов для корпусных вентиляторов 4-pin и питание 24-pin + CPU 8-pin, поэтому при сборке убедитесь, что в корпусе достаточно вентиляторов и что блок питания обеспечивает требуемые разъемы.
