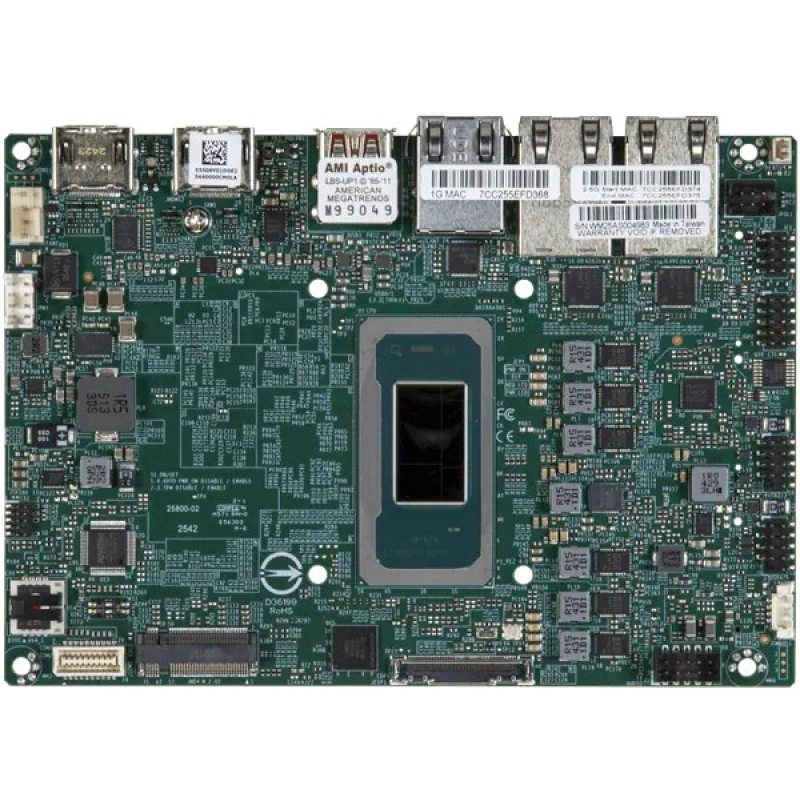

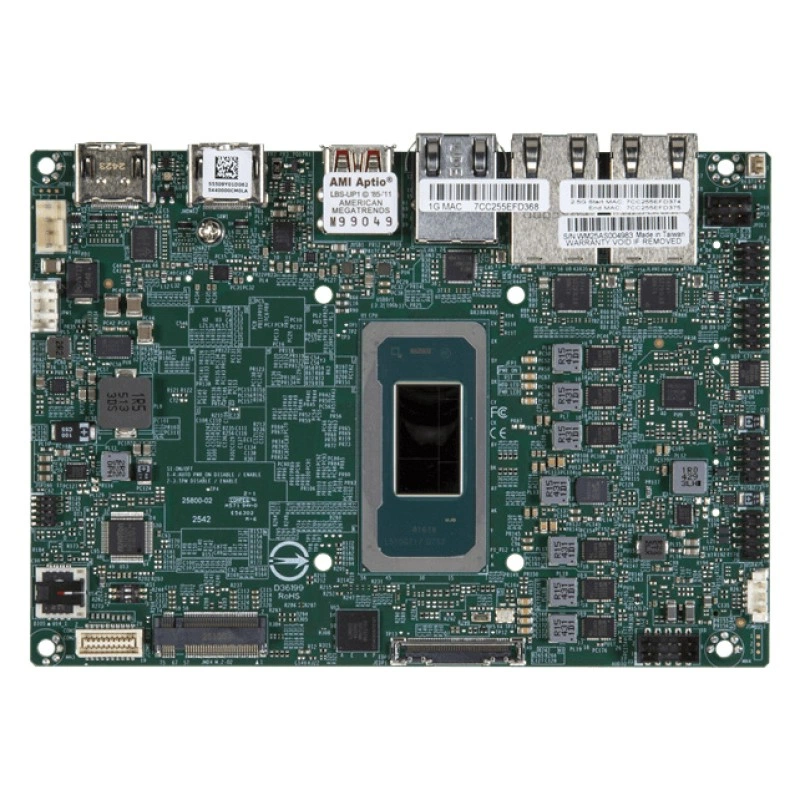

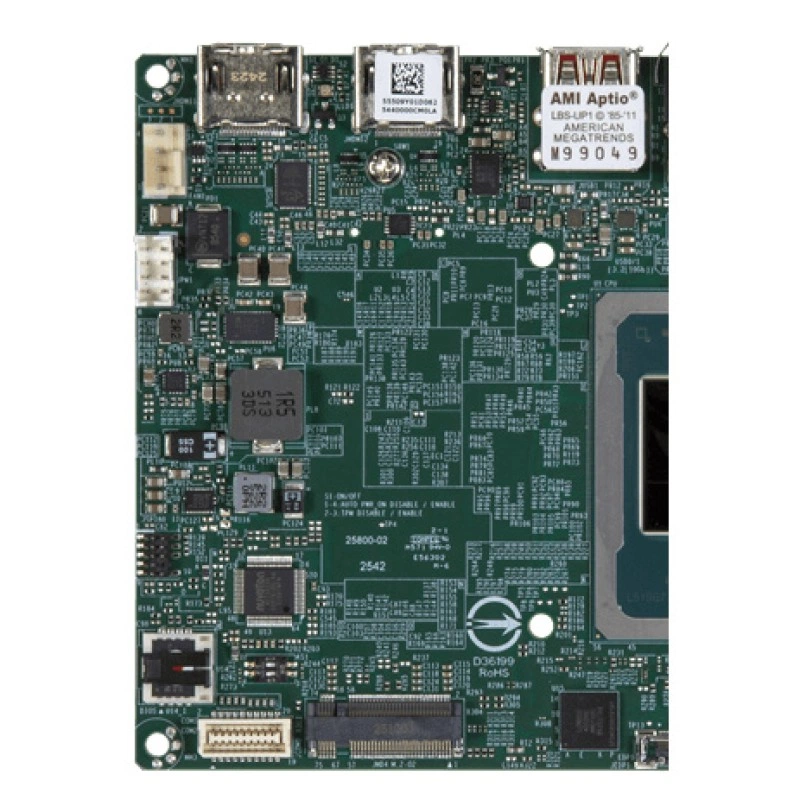

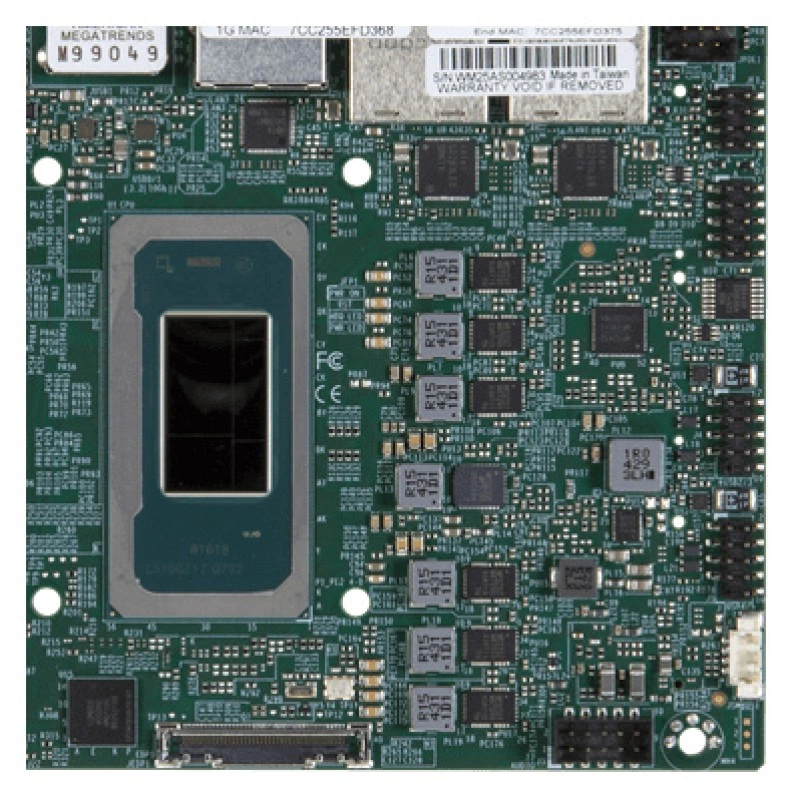

Материнская плата Supermicro X14SPN-E MBD-X14SPN-E

Основная информация о материнской плате Supermicro MBD-X14SPN-E

Supermicro MBD-X14SPN-E — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X14SPN-E. Процессорная платформа: Один FCBGA-2540; Intel Core Ultra 5 процессор 336H.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 5600MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7/5); Два DDR5 5600/6400MHz SO/CSO-DIMM, До 128GB, IBECC. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I226-IT, 2.5G, TSN, промышленное исполнение; 1 LAN с Intel PHY I219LM LAN-контроллер; 2 RJ45 2.5 GbE LAN порт(ы) (Intel Ethernet-контроллер I226-IT); 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); Triple LAN RJ45 разъёмы. 2 Intel i226IT 2.5GbE с POE, и 1 Intel i219LM GbE. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача X14SPN-E — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Один FCBGA-2540; Intel Core Ultra 5 процессор 336H.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 5600MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7/5); Два DDR5 5600/6400MHz SO/CSO-DIMM, До 128GB, IBECC.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT, 2.5G, TSN, промышленное исполнение; 1 LAN с Intel PHY I219LM LAN-контроллер; 2 RJ45 2.5 GbE LAN порт(ы) (Intel Ethernet-контроллер I226-IT); 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); Triple LAN RJ45 разъёмы. 2 Intel i226IT 2.5GbE с POE, и 1 Intel i219LM GbE.
• M.2: 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280(default)); 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 2280(default)/2242); 1 M.2 PCIe 4.0 x1 NVMe слот (E-key 2230(default); USB 2.0); 1 M.2 PCIe 4.0 x1 NVMe слот (B-key 3052(default)/2242/2280; USB 2.0; nano SIM holder).
• USB: 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen2x1 Type-A порт(ы) (сзади); 2 USB3.2 type-A разъёмы и 4 USB2.0 колодки.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
• Системная логика: Система на кристалле SoC.
• Видео: 2 HDMI 2.1 порт(ы) (сзади).
• Безопасность: 1 TPM Chip; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SPN-E подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Один FCBGA-2540; Intel Core Ultra 5 процессор 336H. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 5600MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7/5); Два DDR5 5600/6400MHz SO/CSO-DIMM, До 128GB, IBECC. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SPN-E. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
