Артикул: MBD-X14SAE

Наличие уточняйте

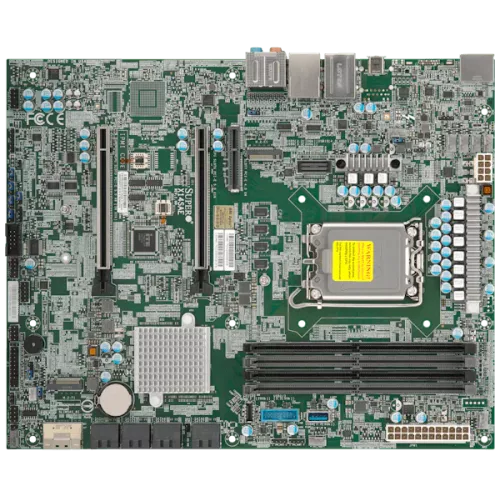

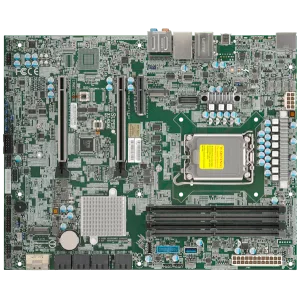

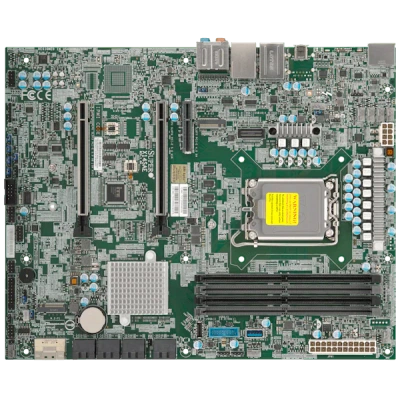

Материнская плата Supermicro X14SAE MBD-⁠X14SAE

Цена последней отгрузки со склада:

66 839 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SAE - это материнская плата формата ATX для рабочей станции на базе платформы Intel с разъёмом LGA-1851. Модель ориентирована на сборку производительных систем для профессиональных задач, где важны поддержка современных процессоров, оперативной памяти DDR5, быстрых накопителей и расширенные возможности подключения.

Плата поддерживает односокетную конфигурацию с процессорами Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus, рассчитанными на теплопакет до 125 Вт. Форм-фактор ATX и габариты 12" x 9.6" (30.5 см x 24.4 см) позволяют использовать её в совместимых корпусах для рабочих станций и универсальных высокопроизводительных систем.

Функциональные возможности

При проектировании сервера на X14SAE сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM.
  • Сеть: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер; Один 1 Gigabit LAN с Intel Ethernet i219LM LAN-контроллер [AMT/vPro].
  • SATA: 8 SATA (6Gbps); Intel W880 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 5.0 x4 слот (M-key 2280).
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 3 USB 3.2 Gen2 Type-A порт(ы) (сзади); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 1 USB 3.2 Gen2x2 порт(ы) (колодка); 1 USB 4 Type-C порт(ы) (сзади).
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Intel W880.
  • Видео: 1 Intel Thunderbolt 4 Type C (Shared w/ USB4/ DP2.1) 2.1 порт(ы); 1 Display порт порт(ы); 1 порт(ы) supporting 8K@60Hz as specified в HDMI 2.1 (сзади).

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SAEОдин V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер; Один 1 Gigabit LAN с Intel Ethernet i219LM LAN-контроллер [AMT/vPro]
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI
X14SRA-T8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SAE. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SAE

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 4800MT/s ECC/non-ECC DDR5 UDIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 CUDIMM
Ёмкость и слоты памяти
До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz (2SPC CUDIMM только), в 4 разъёма DIMM
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры
Сокет процессора
LGA-1851
Чипсет
Intel W880
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Intel Thunderbolt 4 Type C (Shared w/ USB4/ DP2.1) 2.1 порт(ы); 1 Display порт порт(ы); 1 порт(ы) supporting 8K@60Hz as specified в HDMI 2.1 (сзади)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 3 USB 3.2 Gen2 Type-A порт(ы) (сзади); 1 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 1 USB 3.2 Gen2x2 порт(ы) (колодка); 1 USB 4 Type-C порт(ы) (сзади)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
Сетевые контроллеры
Один 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер; Один 1 Gigabit LAN с Intel Ethernet i219LM LAN-контроллер [AMT/vPro]

Комплектация и совместимость

Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
8 SATA (6Gbps); Intel W880 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110); 1 M.2 PCIe 5.0 x4 слот (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Разъём питания 8-pin 12 V DC; Управление питанием ACPI; Разъём питания ATX; Разъём датчика вскрытия корпуса; Управление включением после восстановления питания; Аппаратная защита CPU при перегреве; RoHS; Разгон по напряжению и частоте; WOL
Контроль напряжений
+1.8V CPU,+12V,+3.3V,+5V,1.05 (PCH),3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,Температура PCH,Температура системы,Три зоны охлаждения,UID,VBAT

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 Встроенный
Программное обеспечение управления
Supermicro Server Manager (SSM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); SAA (limited Поддержка)
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; UEFI 2.9; SMBIOS 3.8 или новее

Отзывы о товаре

Оксана Денисова22.06.2025

5/5

Плату брали для рабочей станции на LGA1851 с DDR5 и парой M.2. После сборки система увидела процессор, память и накопители, а дальше уже настроили всё под себя. Отдельно понравилось, что в ATX корпус она встала без лишней возни.

Плюсы товара

Память и накопители увиделись

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по совместимости важно учесть перед сборкой рабочей станции на базе X14SAE?

Плата ориентирована на односокетную конфигурацию и рассчитана на LGA-1851; также важны поддержка конкретного уровня TDP процессора до 125 Вт и выбор ECC-памяти/модулей DDR5 UDIMM или CUDIMM для нужной конфигурации.

Что нужно предусмотреть по накопителям при одновременном использовании SATA и M.2, чтобы не упереться в интерфейсные ограничения?

На плате есть 8 портов SATA 6 Гбит/с и 2 слота M.2: один PCIe 5.0 x4 от процессора и второй PCIe 4.0 x4 от чипсета; при планировании массива важно распределить нагрузку между этими интерфейсами и заранее выбрать, какие диски ставятся на SATA, а какие — на M.2.

Если вы планируете RAID, какие практические нюансы по поддержке массивов есть на этой плате?

Указана поддержка RAID 0/1/5/10 для SATA-массивов, поэтому выбор конфигурации зависит от того, какие накопители подключаются именно по SATA (8 портов), а не по M.2.

Какие вопросы по питанию и охлаждению возникают при установке CPU до 125 Вт и полной загрузке подсистемы?

Плата требует ATX power connector и рассчитана на CPU с TDP до 125 Вт, поэтому при высокой нагрузке важно, чтобы система охлаждения и вентиляция корпуса обеспечивали отвод тепла под выбранный процессор и уровень потребления.

Как организовать удаленное управление и защиту, если нужна аппаратная идентификация и управляемость платформы?

На плате предусмотрен встроенный TPM 2.0 и поддержка AMT/vPro для удаленного управления; при внедрении это означает, что часть функций безопасности и управления завязана на возможности платформы и настройку в вашей среде администрирования.
